- Seite 1 ® smart mounting Portable Induction Heater IH 025 VOLCANO Bedienungsanleitung Instructions for use Mode d‘emploi Manuale d‘istruzioni Manual de usuario...
- Seite 2 ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO...
-
Seite 3: Inhaltsverzeichnis
Technische Beschreibung Bestandteile Technische Daten Vorbereitung der Inbetriebnahme Betrieb Funktion der Displays Funktion der Schalttasten Temperaturmodus Temperaturmodus Zeitmodus Temperaturmessung Änderung der Temperatureinheit Entmagnetisierung Wahl der Leistungsstufe Sicherheitsfunktionen Elektromagnetisches Feld und Personensicherheit Störungssuche Ersatzteile ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 4: Ce-Konformitätserklärung
® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 5: Sicherheitshinweise
• Prüfen Sie regelmässig Stecker, Anschlusskabel und Anwärmkegel auf Verschleiss oder Beschädigung. Bei Beschädigung ist das Gerät zur Überprüfung an den Händler zu senden. • Am Gerät dürfen keine Änderungen vorgenommen werden. ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 6: Einführung

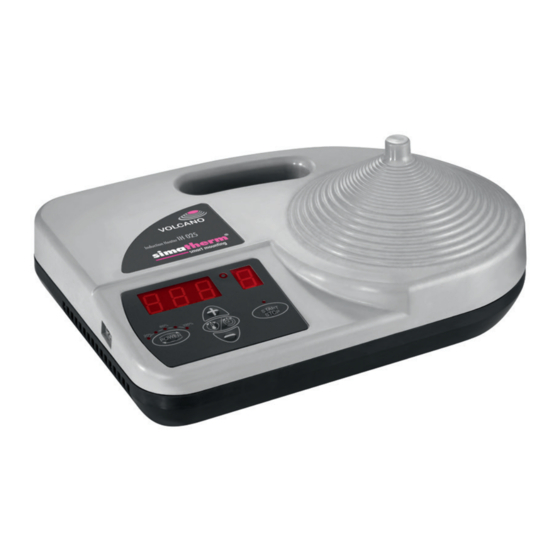

1. Einführung Das simatherm IH 025 Induktions-Anwärmgerät ist für die Erwärmung von Wälzlagern oder anderen ferritischen, ringförmigen Werkstücken gebaut. Die Wärme führt zu einer Ausdehnung des Werkstücks, so dass während der Montage auf das Gegenteil keine Kraft erforderlich ist. Bei der Erwärmung von Lagern reicht für die mühelose Montage ein Temperaturunterschied... -
Seite 7: Herausragende Merkmale
C2-Abstand) kann die Leistungsstufe in Schritten von 20% angepasst werden. Bestandteile Das Induktions-Anwärmgerät simatherm IH 025 VOLCANO besteht aus einem tragbaren Gehäuse mit integrierter Bedienungselektronik und kege- liger Werkstückaufnahme. Eine Temperatursonde zur Messung und Überwa- chung der Werkstücktemperatur kann angeschlossen werden. Das Netzkabel liegt lose bei, ebenso Schutzhandschuhe für das sichere Handling der war-... -
Seite 8: Technische Daten
340 x 250 x 64 mm (über Kegel 121 mm) Abmessungen des Geräts Gewicht des Geräts 3,5 kg Zulassungen, Prüfungen Zubehör - Netzkabel 2 m - Temperatursonde Typ K - Schutzhandschuhe - Tragtasche - Bedienungsanleitung ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 9: Vorbereitung Der Inbetriebnahme
ZEIT-MODUS wird die Sonde nicht benötigt und muss nicht eingesteckt sein 4. Betrieb Funktion des Displays MODE DOWN ) A Das Hauptdisplay zeigt die ausgewählte Anwärmzeit oder Anwärm- temperatur an. ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 10: Funktion Der Schalttasten
Erhöhung des auf dem Hauptdisplay angezeigten Wertes. DOWN (-) Verringerung des auf dem Hauptdisplay angezeigten Wertes. START/STOP Ein- und Ausschalten des Geräts. Die LED-Anzeige der START/STOP-Schalttaste leuchtet während des Anwärmvorgangs und blinkt während der Temperaturmessung. ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 11: Temperaturmodus
Temperatur des Werkstücks um 10°C unter den Sollwert fällt. Zum Ausschalten des Anwärmgeräts und Entmagnetisieren des Werk- stücks auf START/STOP drücken. • Das Gerät ist nun für die Erwärmung eines anderen Bauteils mit den gleichen Einstellungen bereit. ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 12: Zeitmodus
MODE und UP drücken. Die Einstellung der Temperatureinheit bleibt auch dann erhalten, wenn das Gerät vom Stromnetz genommen wurde. Entmagnetisierung Durch die Arbeitsweise nach dem „Wirbelstromprinzip“ wird beim Ausschal- ten das Werkstück automatisch entmagnetisiert. ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 13: Wahl Der Leistungsstufe
Wahl der Leistungsstufe Bei der Erwärmung von Lagern mit dem IH 025 Volcano ist es wichtig, dass Lager mit kleinem Innenabstand oder leichter Vorbelastung langsam er- wärmt werden. Dadurch wird sichergestellt, dass sich das Lager langsam ausdehnt und Schäden am Lager vermieden werden. Zudem werden fer- ritische Käfige und Dichtungen aufgrund ihrer geringen Masse möglicher-... -
Seite 14: Sicherheitsfunktionen
1°C alle 15 überprüfen. Ist der Anschluss in Ord- Sekunden (oder 1°C alle 30 nung, den Zeitraum von 30 Sekunden Sekunden) wählen, wie in Abschnitt 5 beschrie- ben, oder das Gerät im ZEIT-MODUS betreiben. ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO... -
Seite 15: Ersatzteile
Leiterplatte Power 115 V IH 025-P2 Leiterplatte Power 230 V IH 025-D Leiterplatte Display IH 025/030/070-S Hauptschalter IH 025-G Gehäuseoberteil mit Tastatur IH 025-B Tragtasche IH P2 Temperatursonde, Typ K IH PROTECTIVE GLOVES Schutzhandschuhe ® smart mounting Portables Induktions-Anwärmgerät IH 025 VOLCANO...
