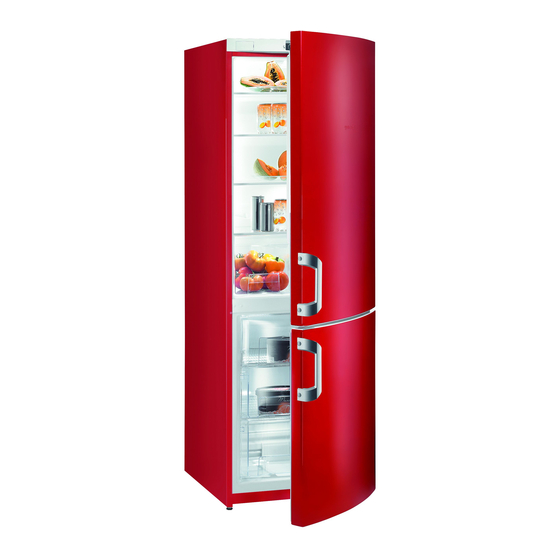

Wir bedanken uns für Ihr Vertrauen, das Sie uns mit dem Kauf unseres Geräts erwiesen haben. Wir wünschen Ihnen viel Vergnügen beim Gebrauch Ihres neuen Geräts. Das Gerät ist ausschließlich für den Gebrauch im Haushalt bestimmt. Der Kühl-/Gefrierschrank (im weiteren Text „Gerät“ genannt) besteht aus zwei Teilen; der obere Teil ist ein Kühlschrank, der untere ein Gefrierschrank.
Wichtige Hinweise • Dieses Gerät dürfen Kinder, älter als 8 Jahre, wie auch Personen mit verminderten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedienen, jedoch nur, wenn Sie das Gerät unter entsprechender Aufsicht bedienen oder entsprechende Hinweise über den sicheren Gebrauch des Geräts erhalten haben und wenn Sie über die mit dem Gebrauch des Geräts verbundenen Gefahren belehrt wurden.
• Kinder sollten mit dem Gerät nicht spielen. • Das Typenschild mit den Gerätedaten befi ndet sich im Geräteinneren. Falls das angeklebte Etikett nicht in Ihrer Sprache ist, überkleben Sie es mit dem entsprechenden beigelegten Etikett. • Hinweis! Die Belüftungsöffnungen auf dem Gerät bzw.
Beschreibung des Geräts A Kühlschrank 1 Bedieneinheit 2 Innenraumbeleuchtung 3 Ablage (höhenverstellbar) 4 Obst- und Gemüsekorb 5 Behälter an der Innenseite der Kühlschranktür (Ausführungen: tief, fl ach) 6 Flaschenfach B Klassisches Gefriergerät (klassische Geräte) 7 Gefrierraum 8 Stauraum 9 Stauraum 10 Behälter an der Tür des Gefrierteils* 11 Auslaufrinne für Tauwasser...
Seite 6
A Kühlschrank 1 Bedieneinheit 2 Innenraumbeleuchtung 3 Ablage (höhenverstellbar) 4 Obst- und Gemüsekorb 5 Behälter an der Innenseite der Kühlschranktür (Ausführungen: tief, fl ach) 6 Flaschenfach B Klassisches Gefriergerät (klassische Geräte) 7 Gefrierraum 8 Stauraum 9 Stauraum 10 Behälter an der Tür des Gefrierteils* 11 Auslaufrinne für Tauwasser 12 Gerätefuß*...
Aufstellung und Anschluss • Stellen Sie das Gerät in einem trockenen und gut Auswahl des belüfteten Raum auf. Das Gerät funktioniert nur bei Aufstellungsortes Umgebungstemperaturen einwandfrei, die in der Tabelle angeführt sind. Die Energieeffi zienzklasse ist auf dem Etikett mit den Gerätedaten angegeben. Energieeffi...
Bemerkung: * Gilt für Geräte OLD TIMER. Anschluss an • Das Gerät mit dem Netzkabel an das elektrische das elektrische Versorgungsnetz anschließen. Die Wandsteckdose Versorgungsnetz muss über einen geerdeten Schutzkontakt verfügen (Sicherheitssteckdose). Die vorgeschriebene Nennspannung und Frequenz sind auf dem Typenschild mit den Gerätegrunddaten angegeben.
Wechsel des Türanschlags Version I Benötigtes Werkzeug: Steckschlüssel Nr. 8, Schraubenzieher Torx 25, Flachschraubenzieher 1. Entfernen Sie mit dem Flachschraubenzieher die Stopfen A und B1. 2. Lösen Sie von oben nach unten der Reihe nach die Schrauben der Scharniere und entfernen Sie diese (C, D, E1) und die Tür (F, G).
Seite 10
Version II Notwendiges Werkzeug: Steckschlüssel Nr 8, Schraubenzieher, torx 25 Nach dem Lösen bzw. Festschrauben der Türscharniere muß die Tür festgehalten werden, damit sie nicht herunterfällt und beschädigt wird. 1. Entfernen Sie die Abdeckung des oberen Türscharnieres (bewahren Sie diese für eventuelle spätere Wechsel des Türanschlages auf), Entfernen Sie auch den Stopfen auf der entgegengesetzten Seite des oberen Scharniers (stecken Sie den beigelegten Stopfen bei der Montage auf die...
Seite 11
7.1. Kippen Sie das Gerät nach hinten (max. 35°), so dass es mit der Gehäuserückseite an der Wand lehnt. Lösen Sie die drei Schrauben, mit welchen das untere Scharnier befestigt ist (bewahren Sie das Scharnier für einen eventuellen Wechsel des Türanschlags auf) und schrauben Sie das beigelegte untere Scharnier auf der entgegengesetzten Seite fest.
Bedienung des Geräts mit elektronischer Steuerung BEDIENEINHEIT I A Temperatureinstellknebel, EIN/AUS und SF/SUPER...
Seite 13
BEDIENEINHEIT II A Drehbarer Knopf zum Ein-/Ausschalten des Geräts und zur Temperatureinstellung B Indikatorlämpchen: leuchtet, wenn das Gerät in Betrieb ist C Ausschalttaste für den akustischen Alarm des Kühlschranks D Indikatorlämpchen: blinkt bei zu hoher Temperatur im Kühlschrank E Taste Intensivgefrieren F Indikatorlämpchen: leuchtet, wenn die Intensivgefrierfunktion aktiviert ist...
Ein-/Ausschalten des Schalten Sie das Gerät ein, indem Sie den drehbaren Knopf A in Geräts Richtung Max. drehen. Das Indikatorlämpchen B leuchtet auf (nur bei einigen Modellen). Das Gerät wird ausgeschaltet, wenn sich der Punkt des drehbaren Knopfes mit der Einkerbung bei der Markierung befi...
Intensivgefrieren • Verwenden Sie diese Funktion beim ersten Einschalten des Geräts, vor dem Reinigen und bei Einlagerung von größeren Mengen von Lebensmitteln (siehe „Einfrieren von Lebensmitteln“).
Seite 16
Alarm bei zu hoher Bei überhöhter Temperatur im Geräteinneren wird ein Temperatur im unterbrochenes akustisches Signal ausgelöst und das rote Geräteinneren (nur bei Indikatorlämpchen blinkt (D). einigen Modellen) • Sie können den akustischen Alarm mit der Taste C ausschalten. Das Indikatorlämpchen D schaltet sich automatisch ab, wenn das Kühlgerät ausreichend abgekühlt ist und keine Gefahr besteht, dass die Lebensmittel verderben.
BEDIENEINHEIT III Gerät mit Ventil und Temperaturanzeige A Drehbarer Knopf zur Auswahl Kühlgerät/Gefriergerät B Indikatorlämpchen: leuchtet, wenn das Gerät in Betrieb ist C Ausschalttaste für den akustischen Alarm des Gefriergeräts D Indikatorlämpchen: blinkt bei zu hoher Temperatur im Gefriergerät E Taste zum Ein-/Ausschalten des Geräts und Einstellung der Temperatur F Indikatorlämpchen: leuchtet, wenn die Intensivgefrierfunktion aktiviert ist G Digitale Temperaturanzeige: für das Kühlgerät –...
Ein-/Ausschalten des Ein-/Ausschalten des Geräts Geräts und Einstellung Wählen Sie mit dem drehbaren Knopf A das Gefriergerät und der Temperatur schalten Sie es durch längeres Drücken (ca. 3 Sekunden) der Taste E ein. Es werden beide Geräte eingeschaltet, sowohl das Kühlgerät, als auch das Gefriergerät. Wenn das Gerät eingeschaltet ist, leuchtet das Indikatorlämpchen B.
Alarm bei zu hoher Bei überhöhter Temperatur im Geräteinneren wird ein Temperatur im akustischer Alarm (unterbrochener Ton) ausgelöst und das rote Gefriergerät Indikatorlämpchen blinkt (D). • Sie können den akustischen Alarm mit der Taste C ausschalten. Das Indikatorlämpchen D schaltet sich automatisch ab, wenn das Gefriergerät ausreichend abgekühlt ist und keine Gefahr besteht, dass die Lebensmittel verderben.
Bedienung des Geräts mit mechanischer Steuerung BEDIENEINHEIT IV Gerät mit zwei Kompressoren A Knebel zum Ein- und Ausschalten des Gefrierschranks und zur Einstellung der Temperatur B Knebel zum Ein- und Ausschalten des Kühlschranks und zur Einstellung der Temperatur C Taste zum Ein-/Ausschalten der Beleuchtung D Das rote Lämpchen: Alarm für Übertemperatur Ein-/Ausschalten des Einschalten des Gefrierschranks: drehen Sie den...
Seite 21
Einschalten des Kühlschranks: drehen Sie den Thermostatknebel B im Uhrzeigersinn in Richtung der Position Max. Ausschalten: drehen Sie den Knebel B so weit zurück, dass der Punkt auf die Markierung zeigt (das Gerät steht noch immer unter elektrischer Spannung). Einstellung der Stellen Sie die gewünschte Temperatur des Gefrierschranks mit Temperatur im dem Knebel A innerhalb des Bereichs Min/Max ein.
Seite 22
BEDIENEINHEIT V Gerät mit einem Kompressor und ohne Ventilator A Knebel zum Ein- und Ausschalten des Kühlschranks und zur Einstellung der Temperatur B Taste zum Ein-/Ausschalten der Beleuchtung...
Seite 23
Gerät mit einem Kompressor und Ventilator A Knebel zum Ein- und Ausschalten des Kühlschranks und zur Einstellung der Temperatur. B Taste zum Ein-/Ausschalten der Beleuchtung Ein-/Ausschalten des Einschalten des Gefrierschranks: drehen Sie den Geräts Thermostatknebel A im Uhrzeigersinn in Richtung der Position Max.
Seite 24
Ventilator • Der eingebaute Ventilator trägt zur gleichmäßigeren Verteilung (nur bei einigen Modellen) der Kühltemperatur und zur schnelleren Kühlung bei und verringert die Bildung von Kondenswasser an den Ablagen. Der Ventilator ist nur in Betrieb, wenn der Kompressor arbeitet. • Das Einschalten des Ventilators wird als Zusatzfunktion empfohlen und zwar: - bei erhöhter Raumtemperatur (über 30°...
Lagerung von Lebensmitteln im Kühlschrank Wichtige Hinweise Die ordnungsgemäße Verwendung des Geräts, die zur Lagerung der entsprechende Verpackung der Lebensmittel, die Aufrechterhaltung der geeigneten Temperatur und Lebensmittel Einhaltung der Hygiene der Lebensmittel beeinfl ussen entscheidend die Qualität der Lagerung der Lebensmittel. Beachten Sie das Haltbarkeitsdatum der Lebensmittel, welches auf der Lebensmittelverpackung angegeben ist.
Die maximale Belastung des Flaschengitters beträgt 9 Flaschen zu je 0,75 l bzw. 13 kg Gesamtgewicht - siehe Etiketten auf der rechten Seite des Geräteinneren. • Der Korb am Geräteboden unter der Glasablage ist zum Lagern von Obst und Gemüse bestimmt. Er gewährleistet genügend Feuchtigkeit und bewahrt dadurch die Lebensmittel vor dem Austrocknen.
• Lagern Sie unverpackte Lebensmittel (tierischer oder pfl anzlicher Herkunft) gesondert oder verpacken Sie diese. Verhindern Sie, dass verschiedene Fleischsorten einander berühren. Diese sollten getrennt verpackt aufbewahrt werden, damit es nicht zu frühzeitigen bakteriellen Zersetzungsprozessen kommt, wenn das Fleisch verdorben ist. •...
• Zum Einfrieren kleinerer Mengen von Lebensmitteln (1-2 kg), ist die Verwendung der Intensivgefrierfunktion nicht notwendig. • Nach Ablauf von 24 Stunden können Sie die eingefrorenen Lebensmittel in den unteren Teil des Gefrierschranks stellen und die Prozedur nach Bedarf wiederholen. •...
Seite 30
Lagerungszeiten Empfohlene Lagerungszeiten im Gefrierschrank gefrorener Lebensmittel Lebensmittel Lagerungszeiten Obst, Rindfl eisch 10 bis 12 Monate Gemüse, Kalbfl eisch, Gefl ügel 8 bis 10 Monate Wild 6 bis 8 Monate Schweinefl eisch 4 bis 6 Monate Hackfl eisch 4 Monate Brot, Gebäck, Fertiggerichte, magerer 3 Monate Fisch...
Abtauen des Geräts Automatisches Abtauen Sie brauchen den Kühlschrank nicht abzutauen, weil das Eis an des Kühlschranks der Rückwand automatisch abgetaut wird. Das während des Betriebs des Kompressors am Rand entstandene Eis taut während des Stillstands des Kompressors ab. Das Tauwasser fl ießt in Form von Tropfen durch die Öffnung in der Rückwand des Geräts in einen Behälter über dem Kompressor, wo es verdampft.
Reinigung des Geräts Trennen Sie das Gerät vor dem Reinigen vom elektrischen Versorgungsnetz - drehen Sie den Thermostatknebel A (und B) auf die Position und ziehen Sie den Stecker des Anschlusskabels aus der Steckdose heraus. • Benutzen Sie zum Reinigen aller Oberfl ächen ein weiches Tuch.
Beseitigung von Störungen Störung: Ursache bzw. Beseitigung der Störung: Das Gerät funktioniert nach dem • Überprüfen Sie, ob die Steckdose unter Spannung steht und ob Anschluss an das Stromnetz nicht: das Gerät eingeschaltet ist. Das Kühlsystem arbeitet schon • Zu hohe Umgebungstemperatur. seit längerer Zeit ununterbrochen: •...
Seite 34
Störung: Ursache bzw. Beseitigung der Störung: Austausch der Glühbirne: • Unterbrechen Sie vor dem Austausch der Glühbirne unbedingt die Stromzufuhr zum Gerät (ziehen Sie das Anschlusskabel aus der Wandsteckdose). Entfernen Sie die Abdeckung der Innenleuchte, tauschen Sie die Glühbirne aus (E 14, mit gleicher Leistung wie die vom Werk eingesetzte Glühbirne) und setzen Sie die Abdeckung wieder auf.
Flaschen oder andere Behälter Geräusche verursachen, weil sie einander berühren WIR BEHALTEN UNS DAS RECHT ZU ÄNDERUNGEN VOR, DIE AUF DEN BETRIEB DES GERÄTS KEINEN EINFLUSS NEHMEN. Die Gebrauchsanleitung für das Gerät fi nden Sie auch auf unserer Internetseite: http://www.gorenje.com...
