Verwandte Anleitungen für Hafele dialock DMT 32
Inhaltszusammenfassung für Hafele dialock DMT 32

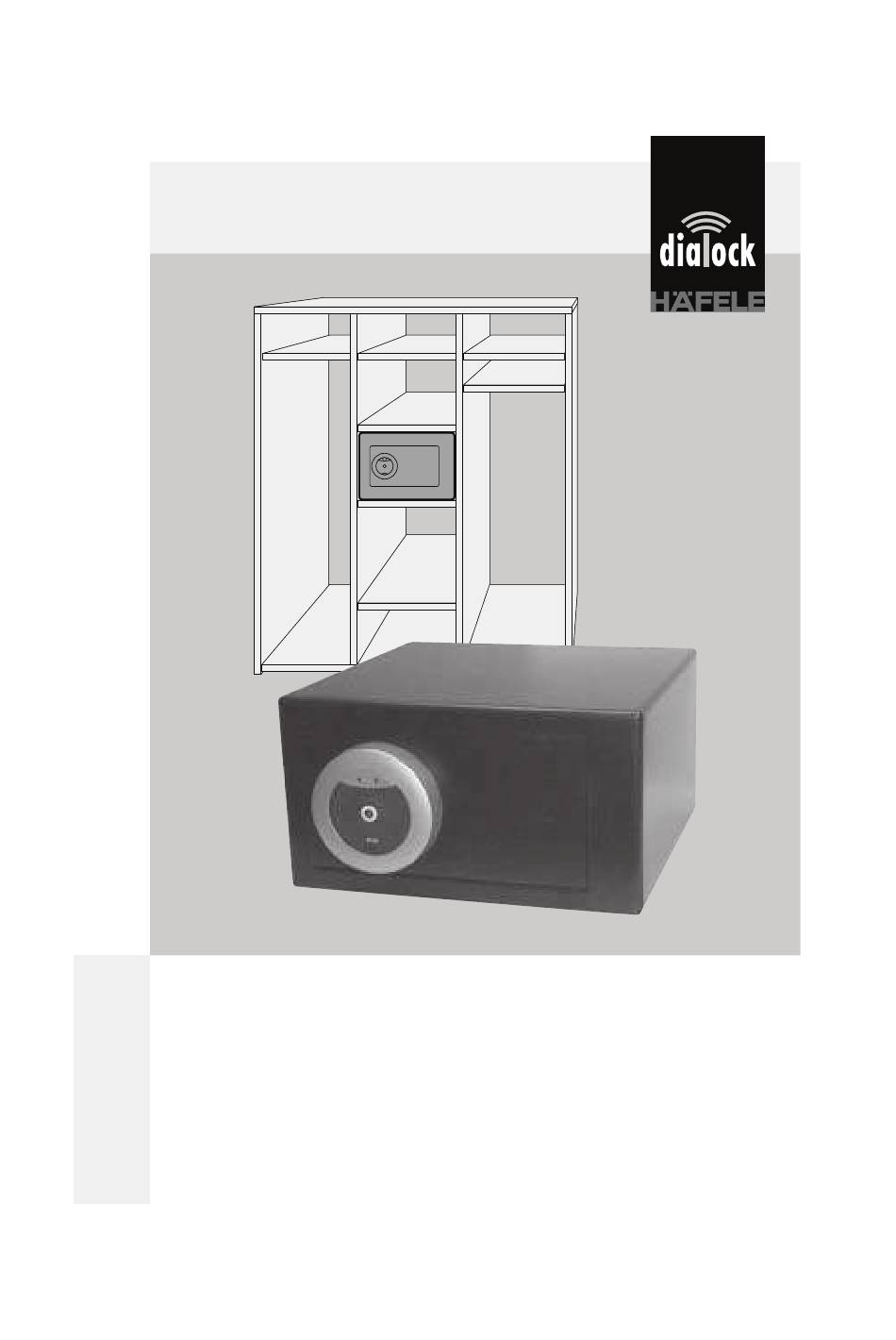

- Seite 1 Montage- und Kurzanleitung Mounting and Brief Operating Instructions Safe DMT 32 DMT 36 DMT 40...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Inhalt /Contents Lieferumfang ..........3 Scope of supply . -
Seite 3: Lieferumfang
Montageanleitung Lieferumfang • Safe • Safe DMT 40: herausnehmbarer Einlege-Fachboden (Stahlblech) • vier 1,5 V Alkali-Mangan-Batterien Gr. AA Mignon (Art.-Nr.: 910.54.980 Typ E91) • Batteriehalter TRE Notstrom-Pack (Art.-Nr.: 910.53.412) • Montage- und Kurzanleitung ca. 1,2 m 1 Abschlussplatte (19 mm stark) 2 Safe 3 Bodenplatte (35 bis 40 mm stark) Montageanleitung... - Seite 4 Montageanleitung Zur Verschraubung mit der Schrankrückseite: Zwei Schrauben vom Safeinnern durch die 10-mm-Bohrungen in der Saferückwand führen und Safe mit dem Schrank verschrauben. Zur Verschraubung mit der Bodenplatte: Vier Schrauben vom Safeinnern durch die 8-mm-Bohrungen im Safebo- den führen und Safe mit der Bodenplatte verschrauben. DMT 32 DMT 36 205 150...
-
Seite 5: Inbetriebnahme
Montageanleitung Inbetriebnahme Vor Inbetriebnahme Batterien einlegen (4 x Type AA). Beachten Sie beim Einlegen der Batterie die angezeichnete Polung. Bei der Erstinbetriebnahme müssen die Programmier- und Lösch-Keys wie folgt zugewiesen werden: 1. Grünen Programmier-Key und roten Lösch-Key bereithalten. 2. Weiße Taste auf dem Bedienfeld des Safes drücken. Grüne LED-Anzeige blinkt für einige Sekunden. -
Seite 6: Kurzanleitung
Montageanleitung Kurzanleitung Der Safe wird in der so genannten „einfachen Betriebsart“ für den Stand- Alone-(SA-)Betrieb ausgeliefert. Nur diese Betriebsart ist in dieser Anleitung beschrieben. Andere Betriebsarten sind nach Rücksprache mit Häfele möglich. Schließrechte an Benutzer-Key zuweisen 1. Weiße Taste auf dem Bedienfeld drücken. Je nach Öffnungszustand leuchtet die grüne (offen) oder die rote (geschlossen) LED-Anzeige auf. -
Seite 7: Batteriewechsel
Montageanleitung Schließrechte aller Benutzer-Keys entziehen Wenn ein Benutzer-Key verloren wurde und nicht mehr schließberechtigt sein soll, müssen alle Benutzer-Keys gelöscht werden. Danach müssen allen schließberechtigten Benutzer-Keys wieder Schließrechte zugewiesen werden (siehe oben). 1. Weiße Taste auf dem Bedienfeld drücken. Je nach Öffnungszustand leuchtet die grüne (offen) oder die rote (geschlossen) LED-Anzeige auf. -
Seite 8: Technische Daten
Montageanleitung Technische Daten Artikel- Gewicht Volumen Bezeichnung in kg in Liter DMT 32 11,5 DMT 36 DMT 40 DMT 40 mit herausnehmbaren Einlege-Fachboden (Stahlblech) Spannungsversorgung: Vier Mignon-1,5-V-Batterien Typ AA. Ein Batteriesatz hält mindestens 4000 Öffnungs-/Schließzyklen. Externe Spannungsversorgung für Notöffnung mittels Notstrompack (Art.-Nr.: 910.53.412). Wandstärke: 2 mm Stahl, einwandig Stärke Frontplatte und Tür:...
