Das Instrument wird mit Standardeinstellung von Parameter C.I.= 8 hergestellt, was einer Samplingzeit von 120 msec und
Sperrung der Eb-Funktion entspricht.
Die Eb-Funktion ermöglicht es, den Unterbrechungszustand der Sondenspeisung zu erfassen und findet Anwendung auf
Sondenströme von > 20mA (8mA in der Ausführung 2.0x)
Beispiel:
- Versorgungsspannung Sonde: 10V
- Dehnungsmesser-Widerstand 350Ω
V
- Strom
=
R
oder bei drei parallel geschalteten Sonden:
- Versorgungsspannung Sonde: 10V
- Dehnungsmesser-Widerstand 350Ω
V
- Strom
=
R
Der Eingangswert und die Alarmzustände werden während der Dauer der Aktivierung des Digitaleingangs "eingefroren".
Bei aktivem Eingang bewirkt die Zurücksetzung des Alarmspeichers das Abfallen aller erregten Relais und die Löschung
des Speichers aller Alarme.
Der Wert des Eingangs wird gelesen; der Status der Alarme wird nicht an den Ausgang weitergegeben; die Ausgänge sind "eingefroren".
Wenn der Logikeingang aktiviert wird, wird der Eingangswert "eingefroren" und die Ausgänge werden einschliesslich der
Ausgänge mit Speicher aktualisiert.

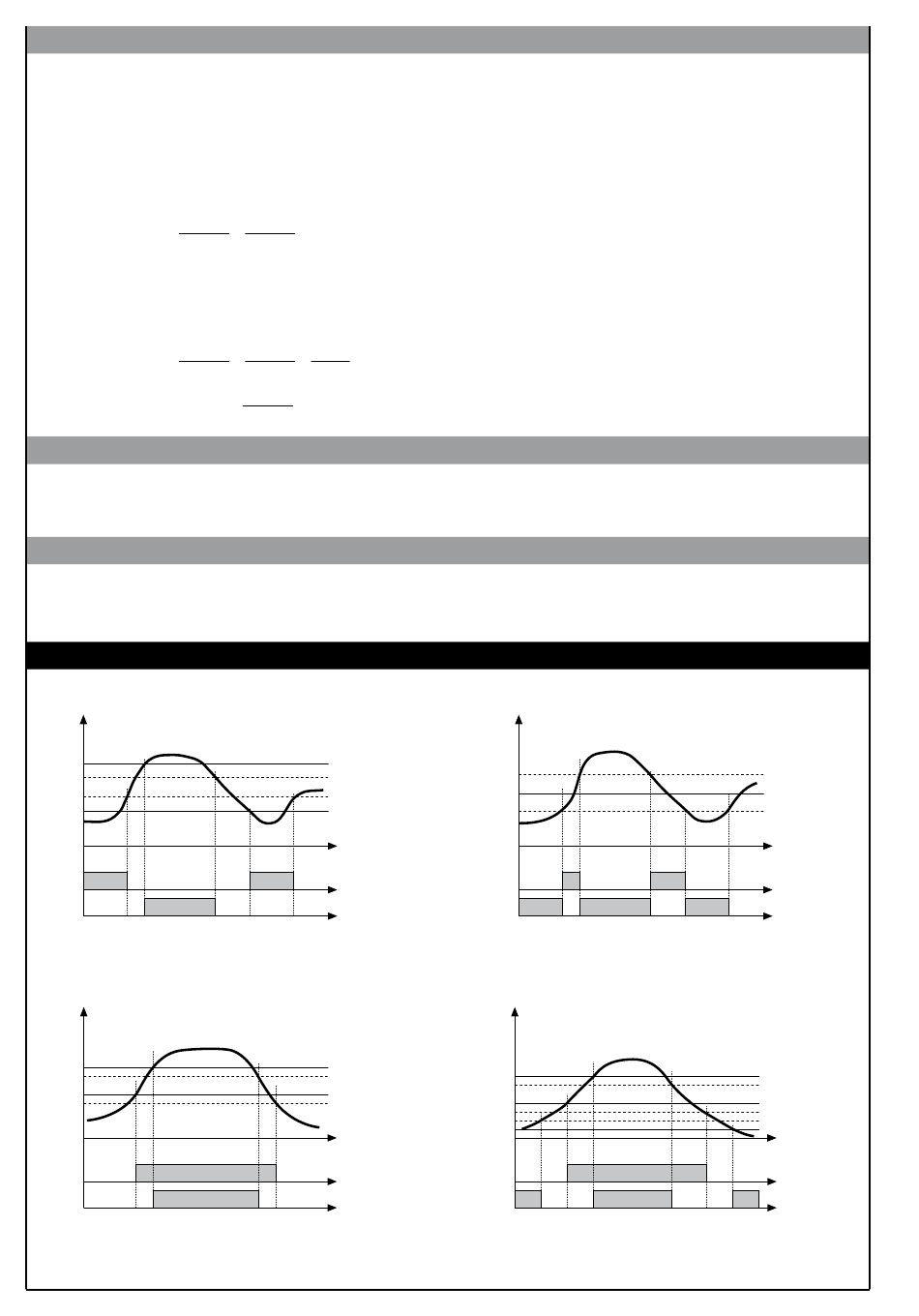

Absolutalarm
AL2
AL1
(*)
alarm 1
alarm 2
Für AL1 = absoluter inverser Alarm (Unterschreitung) mit H1 positiv, 1 t = 1
(*) = AUS, wenn während der Einschaltphase deaktiviert
Für AL2 = absoluter direkter Alarm (Überschreitung) mit H2 negativ, 2 t = 0
(AL1 absolut, AL2 relativ)
AL1+AL2
AL1
alarm 1
alarm 2
Für AL1 = absoluter direkter Alarm (Überschreitung) mit H1 negativ, 1 t = 0
Für AL2 = relativer direkter Alarm (Überschreitung) mit H2 negativ, 2 t = 2
6
• Eb-Funktion
10
=
@ 28mA
350
10
30
=
=
@ 85mA
350
350
3
• HOLD Funktion
• FLASH Funktion
6 • ALARME
AL2 + H2
AL1 + H1
Zeit
Relativalarm
AL1 + AL2 + H2
AL1 + H1
Zeit
Symmetrischer Absolutalarm
AL1
invers
direkt
Für AL1 = absoluter inverser symmetrischer Alarm mit Hysterese H1, 1 t = 5
Für AL1 = absoluter direkter symmetrischer Alarm mit Hysterese H1, 1 t = 4
Symmetrischer Relativalarm
(AL1 absolut, AL2 relativ)
AL1+AL2
AL1
AL1-AL2
alarm 1
alarm 2
Für AL1 = absoluter direkter Alarm (Überschreitung) mit H1 negativ, 1 t = 0
Für AL2 = relativer symmetrischer Alarm mit H2, 2 t = 6
81651E_MHW_40B48-96_06-2012_DEU
AL1 + [ H1 ]
AL1 - [ H1 ]
Zeit
AL1+AL2+H2
AL1+H1
Zeit
