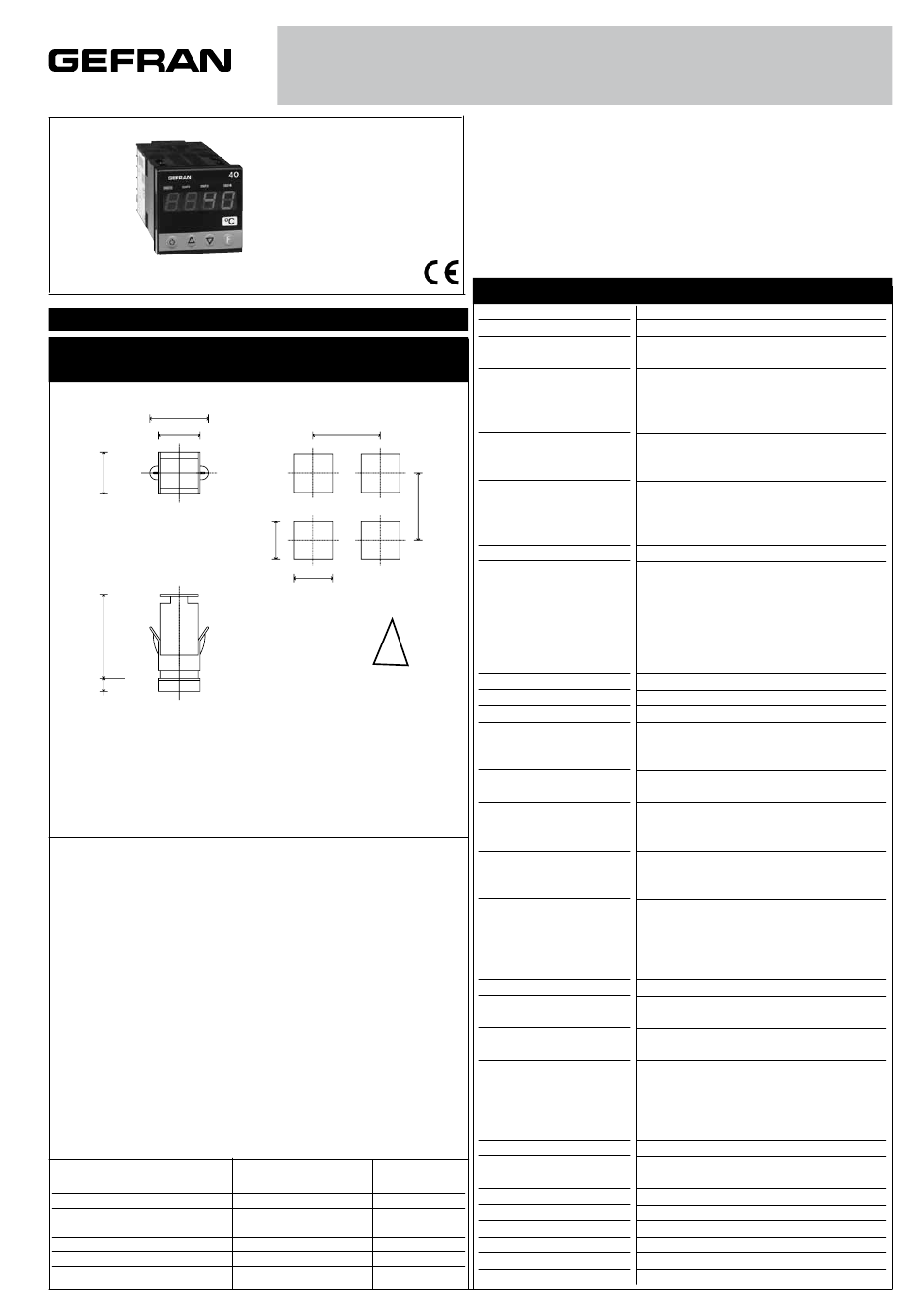

gefran 40T 48 Bedienungsanleitung

1 • INSTALLATION
• Aussen- und Ausschnittmasse;
Schalttafeleinbau
63
48
48
99
10
Schalttafeleinbau:
Vor Ausführung der elektrischen Anschlüsse das Gerät mit dem
beiliegenden Bügel befestigen.
Zur Befestigung mehrerer Geräte nebeneinander die Ausschnittsmasse
aus der oberen Abbildung entnehmen.
CE-KENNZEICHNUNG: Das Gerät erfüllt die Richtlinien der
Europäischen Union 2004/108/EWG und 2006/95/EWG mit Bezung auf
die einschlägigen Normen: EN 61000-6-2 (Störfestigkeit in industrieller
Umgebung) EN 61000-6-3 (Störausstrahlung in Wohnumgebung)
EN 61010-1 (Sicherheit).
WARTUNG: Reparaturen dürfen nur von qualifizierten Fachkräften
ausgeführt werden. Das Gerät ist vor Eingriffen im Inneren von der
Versorgungsspannung zu trennen. Das Gehäuse nicht mit Lösemitteln
auf Kohlenwasserstoffbasis (Trichlorethylen, Benzin usw.) reinigen, da
andernfalls die mechanische Zuverlässigkeit des Geräts beeinträchtigt
wird. Zum Reinigen der Aussenflächen aus Kunststoff ein sauberes,
mit Ethylalkohol oder Wasser angefeuchtetes Tuch verwenden.
TECHNISCHER KUNDENDIENST: GEFRAN bietet mit einer eigenen
Kundendienstabteilung technische Unterstützung an.
Von der Garantie ausgeschlossen sind Defekte, die auf Missachtung
der Bedienungsanleitung zurückzuführen sind.
Die EMV-Konformität wurde mit folgenden Verbindungen geprüft
FUNKTION
Fühler Eingang Thermoelement
Fühler Eingang
Widerstandsthermometer "PT100"
Anschlussleitung Spannungsversorgung
Drähte Relaisausgang
Serielles Verbindungskabel
81642H_MHW_40T48_11-2013_DEU
40T 48
ALARMINSTRUMENT - GRENZWERTMELDER FÜR TEMPERATUR MIT
UNIVERSALEINGANG
70
45
45
!
Für eine einwandfreie
Installation sind
die Hinweise der
Bedienungsanleitung zu
befolgen.
KABELTYP KABEL-
LÄNGE
0,8 mm kompensiert 5 m
2
1 mm 3 m
2
1 mm 1 m
2
1 mm 3,5 m
2
0,35 mm 3,5 m
2
BEDIENUNGSANLEITUNG
SOFTWAREVERSION 3.2x
Code 81642H / Ausgabe 15 - 11-2013
2 • TECHNISCHE DATEN
Anzeige
Tasten
Genauigkeit
Auflösung
(bhängig von der
einstellbaren Abtastrate)
Haupteingang
Typ des
Thermoelemente (ITS90)
70
Kompensationsfehler
Widerstandsthermometers
(Skala im angegebenen Bereich
einstellbar, mit und ohne
Dezimalpunkt, ITS90)
Max. Leitungswiderstand für
Widerstandsthermometers
PTC / NTC
Max. Linearitätsfehler
°C / °F Umschaltung
Lineare Skalengrenzen
Logikeingang
Funktionen des
Logikeingangs
Alarme (Schaltpunkte)
Alarmsonderfunktionen
Relaisausgang
Logikausgang
Triac-Ausgang
Fehlerbehandlung
Speisung für
Sensor / Transmitter
(Option)
Analogausgang (Option)
Spannungsversorgung
(Weitbereichsschaltnetzteil)
Schutzart der Bedienfront
Betriebs-/Lagertemperatur
Relative Luftfeuchtigkeit
Klimabedingungen sie des Gebrauches
Installation
Gewicht
(Schließt Version R77 und R98 Ein)
4-stellige rote LED-Anzeige Ziffernhöhe 10mm
3 mechanische Tasten (Auf, Ab, F)
0.2% v. Skalenendwert. bei Umgebungs-
temperatur 25°C, Abtastrate =120ms
120ms, >14bit - 16000 Punkte
60ms, >14bit - 16000 Punkte (nur Lineareingänge)
30ms, >13bit - 8000 Punkte (nur Lineareingänge)
15ms, >12bit - 4000 Punkte (nur Lineareingänge)
TC, RTD, PTC, NTC
60mV, 1V Ri ≥ 1MΩ, 5V, 10V, Ri ≥10KΩ
20mA, Ri = 50Ω. Einstellbarer Digitalfilter
J, K, R, S, T, B, E, N
(IEC 584-1, CEI EN 60584-1, 60584-2)
L GOST, U, G, D, C. kundenspezifische
Linearisierung auf Anfrage
0,1° / °C
DIN 43760 (PT100), JPT100
Typ des
20Ω
990Ω, 25°C / 1KΩ, 25°C
Siehe Parameter tP
über Tastenfeld konfigurierbar
-1999...9999 Dezimalpunkt einstellbar;
Möglichkeit der kundenspezifischen
Linearisierung mit 32 Linearisierungsschritten
24V, 5mA (Ri = 47KΩ) iIsolationsspannung
1500V oder von potentialfreiem Kontakt
konfigurierbare Funktionen: Alarmspeicher löschen,
Hold-Funktion, Flash-Funktion, Tara-Funktion,
Aktivierung Maximum-, Minimum- oder Hubspeicher
maximal 4 Alarmschaltpunkte folgenden Typs:
Absolutalarm, Relativalarm, symmetrischer.
Fensteralarm. Schalthysteresen einstellbar
- Deaktivierung während der Einschaltphase
- Alarmspeicher (Löschen des Speichers
über Taste und/oder Kontak)
- Reaktionsverzögerung (DON, DBI, DOF, DPO)
- Definition der minimalen Ausgangssignallänge
Schliesser (Öffner) 5A, 250Vac / 30Vdc
24Vdc, Rout = 500Ω (10V/20mA)
Begrenzung auf 30mA
20...240Vac ±10%, 1A max. ungedämpft,
für induktive und ohmsche Lasten I
Verhalten der Ausgänge im Fehlerfall
(Fühlerdefekt) konfigurierbar
24V ±10%, 50mA
15V für Transmitter, max. 50mA
1,2V für Potentiometer > 100Ω
10V / 20mA über max. 500Ω Auflösung 12bit
(Std) 100...240Vac/dc ±10%, 50/60Hz, 8VA
(Option) 11...27Vac/dc ±10%, 50/60Hz,8VA
IP65
0...50°C / -20...70°C
20...85% Ur nicht kondensierend
für nur internen Gebrauch, Höhe bis bis 2000m
Schalttafeleinbau, von vorn herausnehmbar
160 g
t = 128A S
2 2
