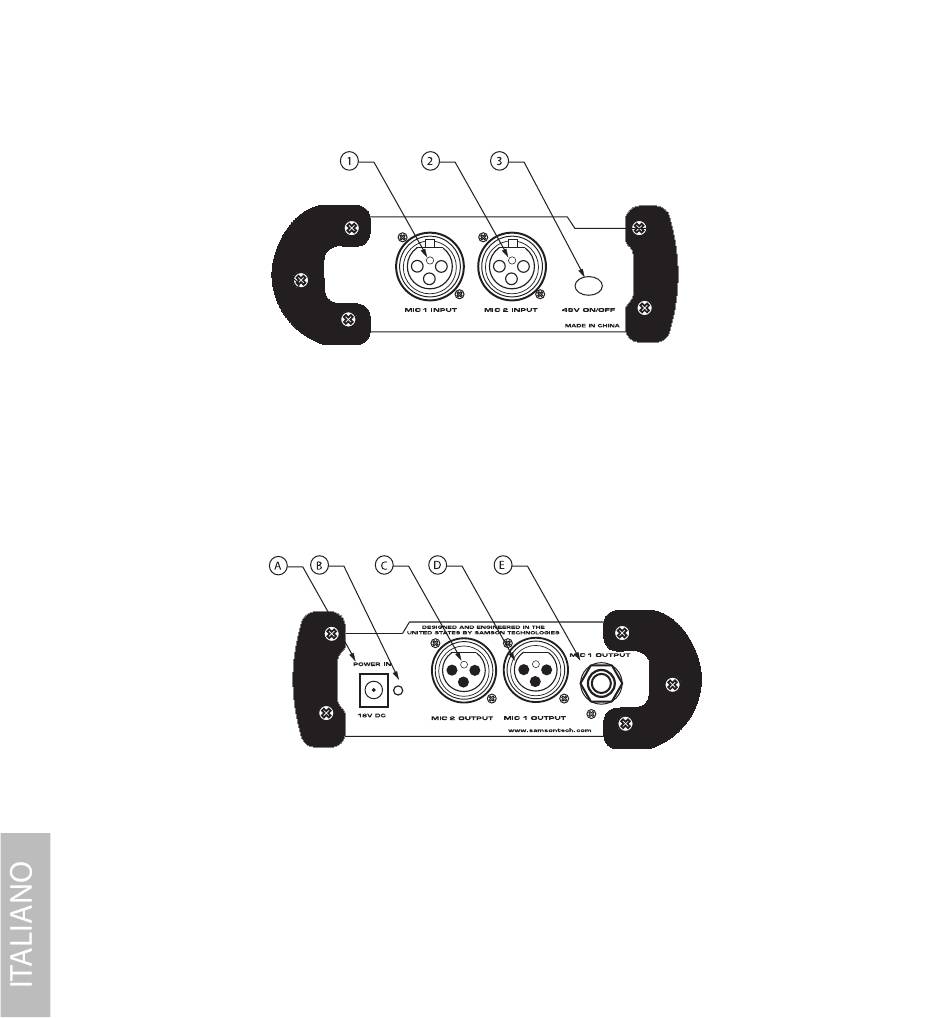

Pannello Frontale
I NGRESSO MIC 1 - ingresso XLR bi-
1
lanciato per il collegamento di micro-
foni a condensatore.
Pannello Posteriore
I NGRESSO DI ALIMENTAzIONE - è qui
A
che va collegato l'alimentatore in dota-
zione.
L ED DI ACCENSIONE - è il LED rosso
B
che si illumina quando l'apparecchio è
acceso.
I NGRESSO MIC 2 - ingresso XLR bilan-
2
ciato per il collegamento di microfoni a
condensatore.
I NTERRUTTORE 48V ON/OFF - quando
3
lo si preme, se ne illumina il LED, ad
indicare che l'alimentazione fantasma è
attiva.
U SCITA MIC 2 - uscita microfonica su
C
XLR bilanciato.
U SCITA MIC 1 - uscita microfonica su
D
XLR bilanciato.
U SCITA MIC 1 - connettore da 1/4" per
E
l'uscita Mic 1.
