- Seite 1 www.dedicatedmicros.com INSTALLATION MANUAL MANUEL D’INSTALLATION INSTALLATIONSHANDBUCH MANUAL DE INSTALACIÓN MANUALE D'INSTALLAZIONE...

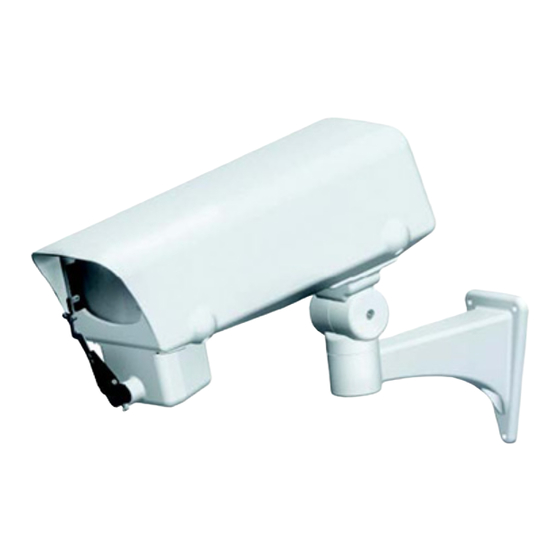

- Seite 11 Abgebildetes Modell: Serie 2015 Kameraeinbau 1. Type 2010 - Lösen Sie die 3 unverlierbaren Befestigungsschrauben der Abdeckung (C) und heben Sie den Gehäusedeckel (A) von der Unterseite (B) ab. Typ 2015 - Lösen Sie die 4 Befestigungsschrauben der Abdeckung (C) und heben Sie den Gehäusedeckel von der Unterseite (B) ab.
- Seite 12 4. Lösen Sie Schraube F für das Schwenkgehäuse und Schraube H für die Neigung. Positionieren Sie die Kamera so, dass Sie den gewünschten Blickwinkel abdeckt und ziehen Sie die Schrauben fest. 5. Unter dem Gehäuse kann auf Wunsch eine optionale Infrarotlampe (880/883) befestigt werden. 2010/2015 Installationshandbuch Seite. 10...
- Seite 13 Leitungskennung wie folgt: TB.1 6-Wege-Klemmenblock PTC Heizung 6 W (12 V-24 VAC) FTB.1 Abgesicherter Klemmenblock Heizung 6 W (110 V - 230 VAC) FS.1 3 A Sicherung Abb. 3 Schaltplan - Serie 2010 VERKABELUNG DES KUNDEN BLAU BRAUN HAUPTERDUNG ABDECKUNG 365 REF...
- Seite 14 120 INNEN Abmessungen 365 INNEN des Gehäuses Scheibenwis Maße in mm cher nicht enthalten Die Informationen in diesem Dokumenten dienen ausschließlich zur Orientierung. Die technischen Details und die Verfügbarkeit der Waren können jederzeit ohne Vorankündigung geändert werden. 2010/2015 Installationshandbuch Seite. 12...
- Seite 23 Note...
