3.6 Port Konfiguration

3.6.1 Überblick
Die Tabelle zur Port-Konfiguration (Abbildung ) gibt einen Überblick zu den aktuellen Einstellungen der
einzelnen Ports. Die Spalten Aktivieren, Übertragungsrate, Flusskontrolle und Duplex können darüber
hinaus selbst konfiguriert werden. Die restlichen Felder werden teilweise durch eine Veränderung der
Portbelegung und anschließender Aktualisierung der Webseite neu dargestellt und dienen der besseren
Übersichtlichkeit.
Folgende Spalten werden angezeigt:

Port: Gibt die Portnummer an, die auch auf dem Gehäuse gekennzeichnet ist.

Bezeichnung: Hier wird das Übertragungsmedium angezeigt (Kupfer oder Licht)

Status: Status signalisiert den aktuellen Zustand der Ports:
Link: Der Port ist aktiviert und eine Verbindung besteht.
o
Lose: Der Port ist inaktiv oder deaktiviert.
o

Übertragungsrate: Die Datenrate der Ports kann fest vorgegeben werden. Es besteht die
Möglichkeit eine Datenrate von 10MBit/s oder von 100MBit/s einzustellen. Die 4 SFP Ports
(G1 / SFP – G4 / SFP) sind fest auf 1000MBit/s gestellt.

Duplex: Der Duplexmodus kann zwischen Halb- und Vollduplex umgeschaltet werden. Diese
Einstellung ist damit für eine Verbindung fest vorgegeben.
Halbduplex: Senden und Empfangen ist nicht zur selben Zeit möglich
o
Vollduplex: Senden und Empfangen ist gleichzeitig möglich
o

Aktuelle Übertragungsrate: Hier sehen Sie die Übertragungsrate, die vom jeweiligen Port aktuell
genutzt wird.

Aktivieren: Die einzelnen Ports können aktiviert oder deaktiviert werden. Damit legen Sie fest, ob
ein Port verwendet werden kann oder nicht.
PROmesh P20 - Benutzerhandbuch

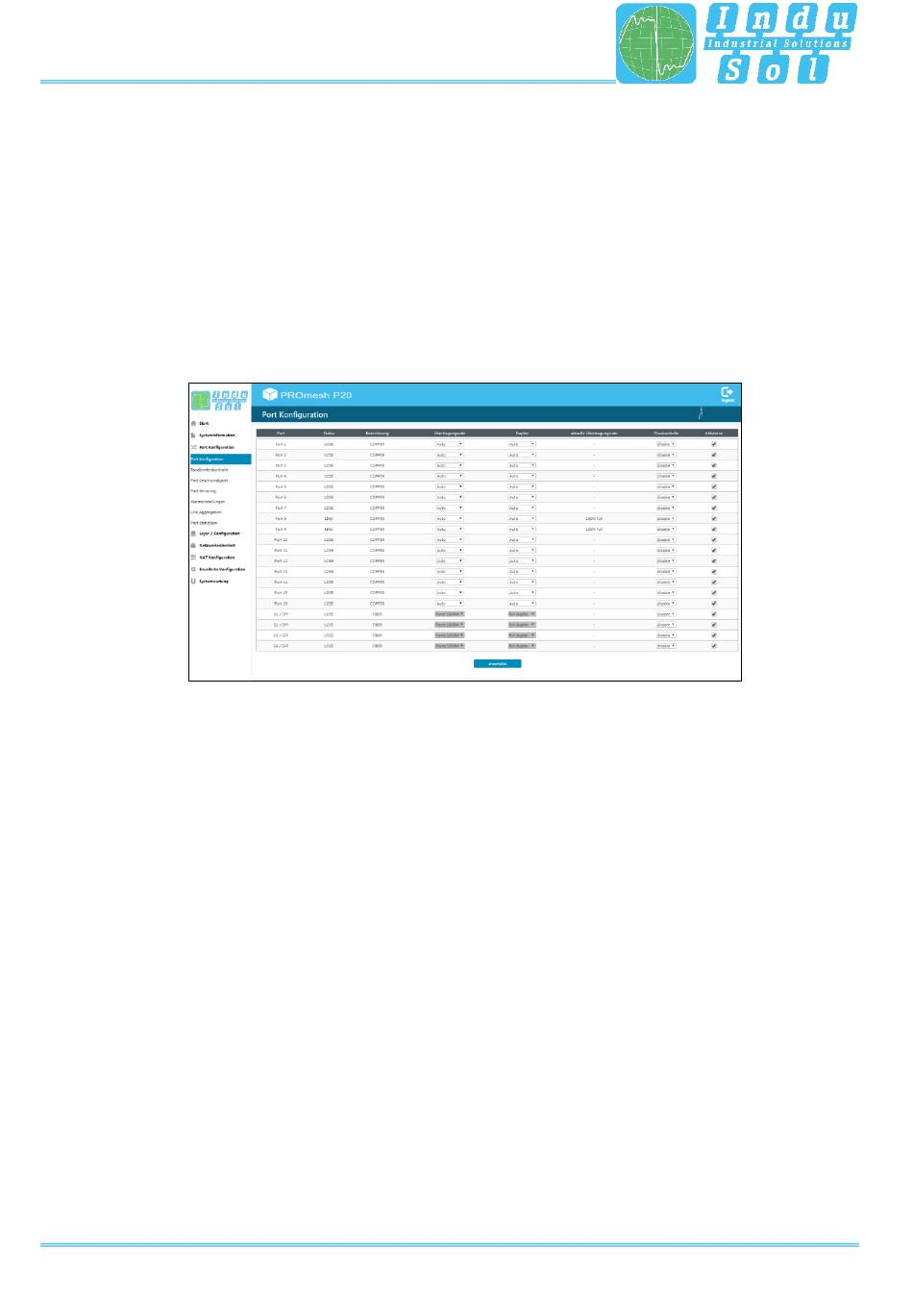

Abbildung 15: Übersicht zur Port Konfiguration
