Anschlüsse und Status-Anzeigen am Gerät
Die aufgeführten Beschriftungen sind auf dem mitgelieferten Anschlussklemmenblock ebenfalls enthalten.
An den geräteinternen OUT-Klemmen befindet sich ein potentialfreier Fehlerrelaiskontakt (Öffner). Das
Relais dient als Alarmempfänger und kann in der Software mit verschiedenen Alarmtriggern verknüpft
werden. Der Relaiskontakt öffnet dann je nach Konfiguration zum Beispiel bei einem Spannungsausfall
oder einem RJ45 Portfehler.
PROmesh P20 - Benutzerhandbuch

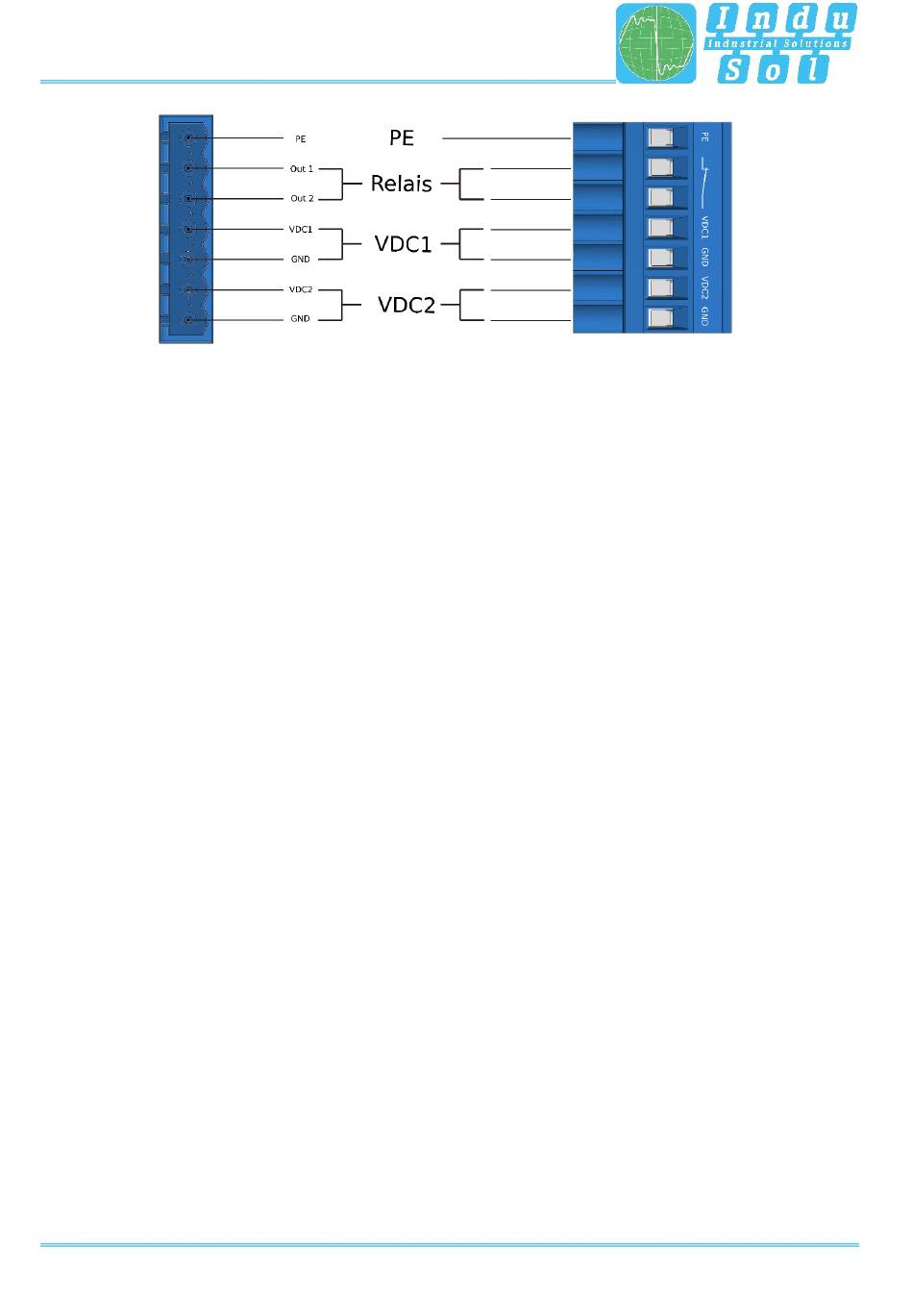

Abbildung 5: Belegung 7-Pin, 5,0mm Anschlussklemmblock
12
