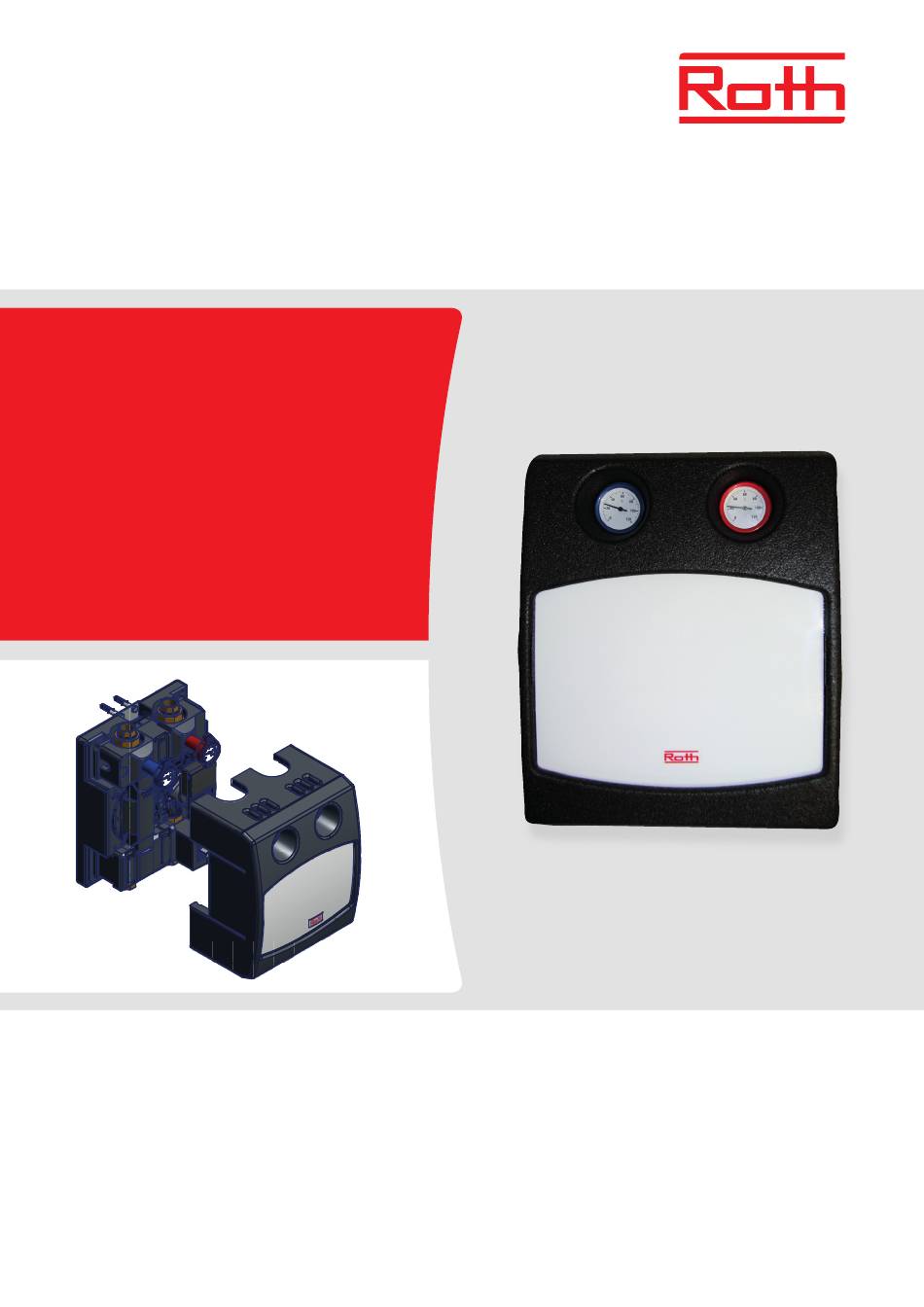

Energiesysteme
Mischergruppe und Heizungsgruppe
DN 25 und DN 32
Montageanleitung
4
wing must not be communicated
DIN ISO 2768 T1
Oberfläche
arties, not copied, nor abused in
r way. §§18 and 19 of the
mittel
Urheberschutzgesetz'.
date
17.09.2014 Haustein
drawn
checked
17092014_003
OLDNR:
WATTS Industries Deutschland GmbH
Godramsteiner Hauptstraße 167
hanges / Aend.
date
name
76829 Landau
4
5
surface /
scale /
1 : 2
Material
Maßstab
AID2013
name
HKM 8180 - FlowBox-WP
mit Yonos Para 25/7; Kvs6,3
WNR:
ZNR:
17092014_003
5
6
A
B
C
weight /
Gewicht
D
sheet /
revision
Blatt
4
format
A3
6
Leben voller Energie
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Roth DN 25
Inhaltszusammenfassung für Roth DN 25
- Seite 1 Energiesysteme Mischergruppe und Heizungsgruppe DN 25 und DN 32 Montageanleitung surface / weight / scale / 1 : 2 wing must not be communicated Material DIN ISO 2768 T1 Oberfläche Gewicht Maßstab arties, not copied, nor abused in r way. §§18 and 19 of the...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeines Anwendungsbereich Vorteile Komponentenübersicht Abmessungen Aufbau Montage Sicherheitshinweis Montage Erstinbetriebnahme Elektrischer Anschluss Anschluss Pumpe Anschluss Mischermotor (nur bei Mischergruppe) Entlüften der Heizungsanlage Wartung Empfohlene Wartungsintervalle Wartungsarbeiten Technische Daten Technische Daten/Werkstoffe Pumpendiagramm Wilo Yonos PARA RS25/7,5 RKA Abmessungen... -
Seite 3: Allgemeines
Bediener zu lesen und zu beachten. bis Zweifamilienhäusern, in trockenen Räumen, im Wohn- sowie im Gewerbebereich vorgesehen. Jede andere Verwendung ist nicht Die Roth Heizungs-/Mischergruppe DN 25, bzw. DN 32 wird zur bestimmungsgemäß. bedarfsabhängigen Regelung der Vorlauftemperatur in Flächen- Heizungen eingesetzt. -
Seite 4: Abmessungen
Allgemeines Abmessungen Aufbau Kugelhahn Vorlauf: - mit Schwerkraftbremse - mit Anschluss Vorlauftemperaturfühler - Thermogriff rot, L = 92 - Thermometer Ø 51, L = 100, 0 – 120 °C Umwälzpumpe Mischerantrieb NR230 (nur bei Mischergruppe) 3-Wege-Mischer (nur bei Mischergruppe) Rücklaufblock Kugelhahn Rücklauf: - Thermogriff blau, L = 92 - Thermometer Ø... -
Seite 5: Montage
Montage Sicherheitshinweise Vor Beginn der Arbeiten den Netz stecker ziehen bzw. Die Mischergruppe ist nicht spritz- und tropfwasser- die Anlage spannungsfrei schalten! geschützt und muss daher an einem trockenen Ort montiert werden! Der Anschluss und die Inbetriebnahme darf nur von fachkundigem Personal und nach den örtlich geltenden Vorschriften vorgenommen werden! Montage... -
Seite 6: Erstinbetriebnahme
L = Phase 230 V (braun) N = Null (blau) PE = Schutzleiter (grün/gelb) Anschluss Pumpe L = Phase 230 V (braun) bei Roth Wärmepumpen Klemme FP1 N = Null (blau) bei Roth Wärmepumpen blauer Klemmblock PE = Schutzleiter (grün/gelb) bei Roth Wärmepumpen grün/gelber Klemmblock Anschluss Mischermotor (nur bei Mischergruppe) Mischer auf: Phase 230 V (weiß) bei Roth Wärmepumpen Klemme MA1... -
Seite 7: Wartung
Wartung Empfohlene Wartungsintervalle Aufgabe Intervall Absperr- und Kugelhähne auf Freigängigkeit prüfen Auf Geräuschentwicklung der Pumpe achten Pumpengruppe auf Undichtigkeiten prüfen (Sichtprüfung) jährlich 3-Wege-Mischer auf Funktion prüfen Stellantrieb auf Funktion prüfen Wartungsarbeiten Lösen Sie die Verdrahtung der Umwälzpumpe. Lösen Sie die Muttern (Pos. A) und demontieren Sie die Um- Umwälzpumpe demontieren wälzpumpe (Pos. - Seite 8 Wartung HINWEIS Schalten Sie die Umwälzpumpe während des Entlüftungs 3-Wege-Mischer montieren vorgangs aus. Ersetzen Sie die Dichtungen an den Schraubverbindungen. Überprüfen Sie die Pumpengruppe auf Dichtheit. Setzen Sie den 3-Wege-Mischer ein und ziehen Sie die Mut- Stellen Sie die Energieversorgung der Pumpengruppe wieder tern fest (Anzugsmomente siehe Kapitel „Technische Daten“).
- Seite 9 Stellmotor 3-Wege-Mischer HINWEIS Bei Umbau des Stellmotors muss auf die korrekte Positio- nierung der Lagerwelle geachtet werden. Einstellungen Mischerküken A Mischerküken Mischerküken in Stellung 1: Mischer geschlossen Mischerküken in Stellung 2: Mischer offen Einstellungen Bypasshebel B Bypasshebel Stellung des Bypasshebel (B): Bypass geschlossen Stellung des Bypasshebel (B): Bypass offen (Werkseinstellung)
- Seite 10 Wartung Vor- und Rücklaufstrang tauschen ‚ ƒ „ … † ‡...
-
Seite 11: Technische Daten
Medien-Betriebstemperatur 0 - 90 °C maximaler Betriebsdruck 10 bar Mischer Kvs-Wert 8,0 m /h bei DN 25 und 18,0 m /h bei DN 32 Wilo Yonos PARA RS25/7,5 (DN 25), bzw. Umwälzpumpe Wilo Stratos PARA 30/1-8 (DN 32) Pumpen-Einbaulänge... -
Seite 12: Pumpendiagramm Wilo Yonos Para Rs25/7,5 Rka
Pumpenkennlinie einschließlich dem Druckverlust der Regelstation für Hocheffizienzpumpe Wilo Yonos PARA RS25/7,5 RKA. Erfüllt Energieeffizienzklasse A und ErP-Richtlinie 2013 und 2015. Empfohlene Einstellung: ∆ p-c Δp-v Δp-c Volumenstrom /volume flow [m³/h] DN 25 Gesamtdruckverlust Heizungsgruppe DN 25 und DN 32 DN 32 1.000 1.000 10.000 100.000 Durchfluss (L/h) -
Seite 13: Gesamtdruckverlust Mischergruppe Dn 25 Und Dn
DN 32 mit Mischer Kvs = 18,0 DN 25 mit Mischer Kvs = 8,0 Gesamtdruckverlust Mischergruppe DN 25 und DN 32 1.000 1.000 10.000 100.000 Durchfluss (L/h) Abmessungen Maße in mm... - Seite 14 Notizen...
-
