OHAUS Defender Base Series Handbuch Seite 31

Sockel der Defender-Serie
ZEICHNUNGEN
Sockel
DxxxRQDR
DxxxWQDR
DxxxRQDL
DxxxWQDL
DxxxRTDL
DxxxWTDL
DxxxRQDX
DxxxWQDX
DxxxRQDV
DxxxWQDV
DxxxRTDV
DxxxWTDV
*Zu Nivellierungszwecken können die Füße um bis zu 15 mm verlängert werden.

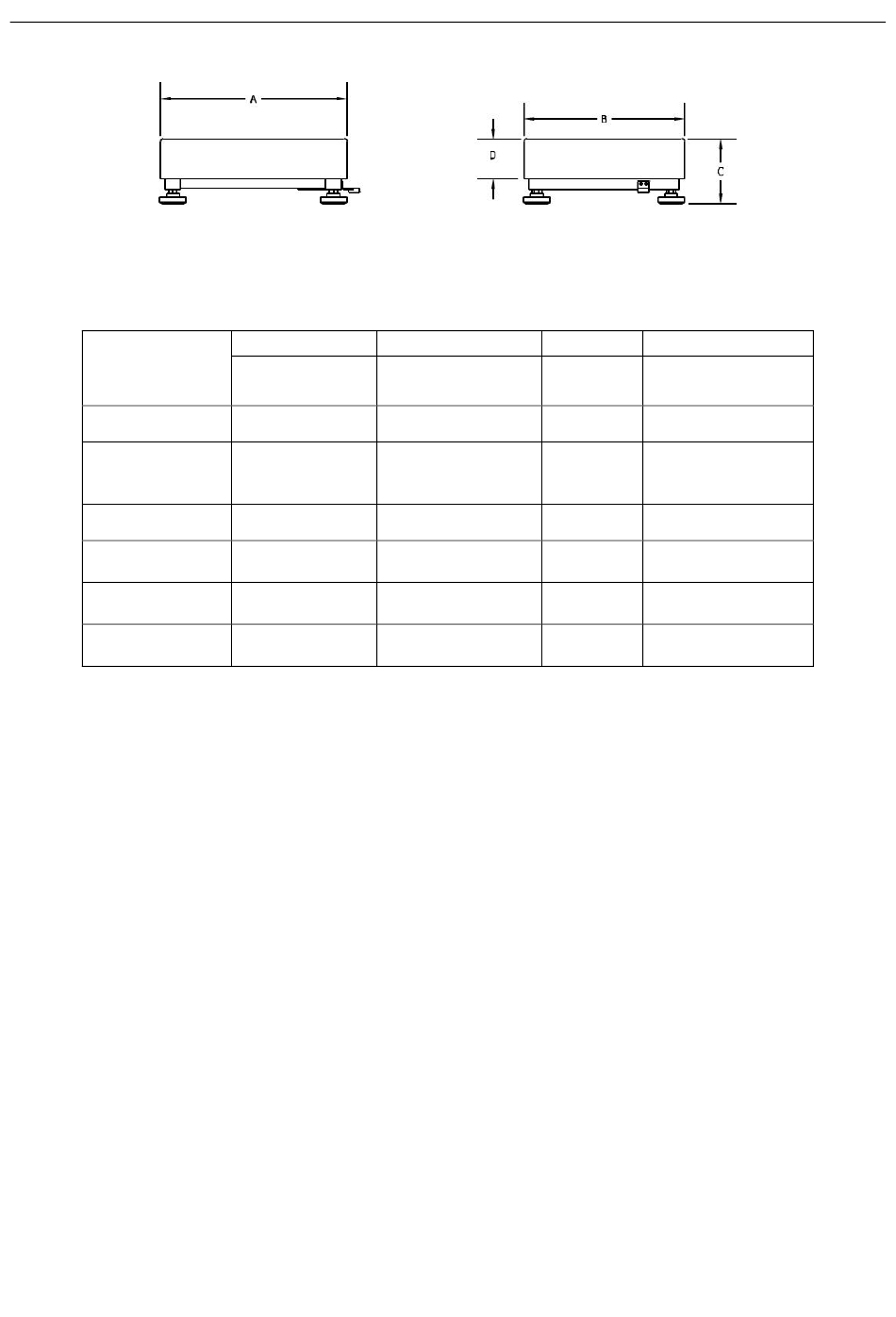

Abbildung 1. Defender-Sockelausmasse Zeichnung.
TABELLE 3. MASSE
A
Schalentiefe Schalenbreite
305 mm
400 mm
400 mm
500 mm
610 mm
600 mm
B D
Höhe der
Schale
305 mm 52 mm
400 mm 58 mm
500 mm 80 mm
500 mm 75 mm
610 mm 82 mm
800 mm 90 mm
C
Höhe der Schale
zur Tischoberfläche
95 mm
120mm
110 mm
120 mm
130 mm
132 mm
DE-5
