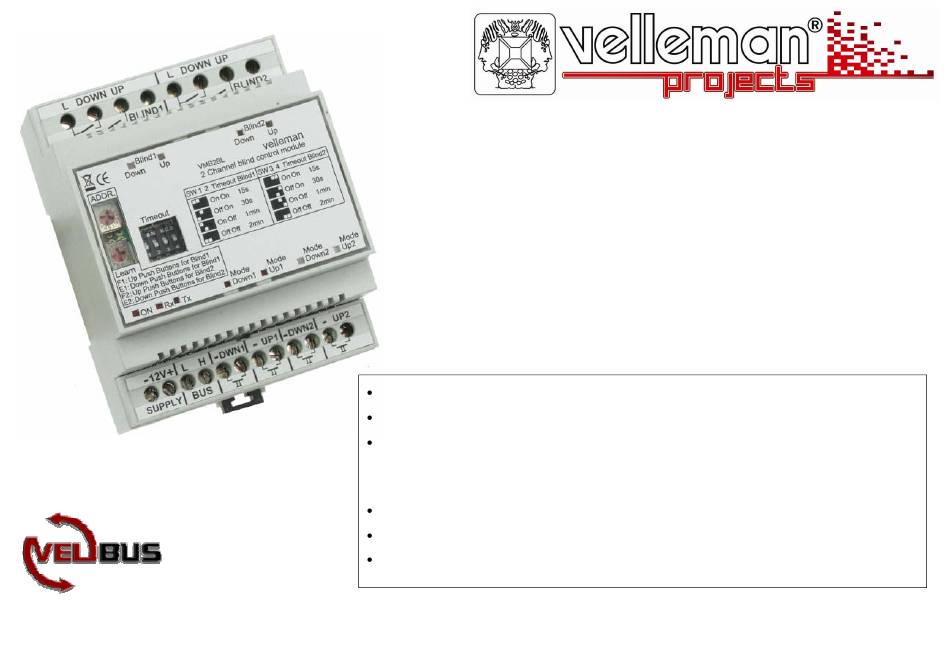

2-channel blind control
VMB2BL
relay contacts: 5A/230VAC
4 possible switching times : 15s - 30s - 1min - 2 min
storage for 14 different UP push buttons, 14 different DOWN
push buttons, 14 different immediate UP push buttons and 14
different immediate DOWN push buttons.
248 possible addresses
required power supply: 12 Ý 18VDC
power consumption: 250mA max. (75mA standby)
Werbung
Inhaltszusammenfassung für Velleman projects VMB2BL
- Seite 1 2-channel blind control VMB2BL relay contacts: 5A/230VAC 4 possible switching times : 15s - 30s - 1min - 2 min storage for 14 different UP push buttons, 14 different DOWN push buttons, 14 different immediate UP push buttons and 14 different immediate DOWN push buttons.
- Seite 2 Timeout DOWN DOWN BLIND1 BLIND2 Down1 Down2 Blind1 Blind2 Down Down velleman ADDR. VMB2BL 11 12 13 14 15 2 Channel blind control module Timeout Blind1 SW 4 Timeout Blind2 Timeout OnOff 1min 1min TIME OUT TIME OUT Switch-off delay...
- Seite 3 ENGLISH Relay contacts for blind motor 1 control DOWN operation mode LED blind 1 Relay contacts for blind motor 2 control UP operation mode LED blind 1 12V supply DOWN operation mode LED blind 2 Velbus UP operation mode LED blind 2 Direct push button control blind 1 DOWN Indication LED DOWN blind 1 Direct push button control blind 1 UP...
- Seite 4 Operation A short press on the UP or DOWN push button will rise or descend the roll-down shutter. After the set switch-off delay the module will switch off automatically. Stop the shutter at any time by pressing a push button of the opposite direction. Maintaining the UP or DOWN push button pressed will move the shutter until the push button is released or the switch-off delay has expired.
- Seite 5 The outputs will be deactivated and the UP or DOWN operation LED of the corresponding roll-down shutter channel will blink rapidly to indicate the learning mode. The LEDs of the push buttons saved in the non-volatile memory will blink rapidly as well. You can easily detect which push buttons have been learned for the UP or DOWN control.
- Seite 6 Timeout DOWN DOWN BLIND1 BLIND2 Down1 Down2 Blind1 Blind2 Down Down velleman ADDR. VMB2BL 11 12 13 14 15 2 Channel blind control module Timeout Blind1 SW 4 Timeout Blind2 Timeout OnOff 1min 1min TIME OUT TIME OUT Uitschakeltijd 2min...
- Seite 7 NEDERLANDS Omlaagwerkingsmode-LED rolluik1 Relaiscontacten voor de sturing van rolluikmotor 1 Omhoogwerkingsmode-LED rolluik 1 Relaiscontacten voor de sturing van rolluikmotor 2 12V voeding Omlaagwerkingsmode-LED rolluik 2 Velbus Omhoogwerkingsmode-LED rolluik 2 Omlaagindicatie-LED rolluik 1 Directe drukknopbediening rolluik 1 omlaag Omhoogindicatie-LED rolluik 1 Directe drukknopbediening rolluik 1 omhoog Omlaagindicatie-LED rolluik 2 Directe drukknopbediening rolluik 2 omlaag...
- Seite 8 Bediening Een korte bediening van een omlaag- of omhoogdrukknop zal het rolluik naar beneden of naar boven laten gaan. Na de ingestelde uitschakeltijd zal de uitgang van het bediende rolluik zichzelf uitschakelen. Men kan op elk ogenblik het rolluik stoppen door op een drukknop van de tegenovergestelde richting te drukken. Het ingedrukt houden van een omlaag- of omhoogdrukknop zal het rolluik in beweging brengen zolang de drukknop niet losgelaten wordt of de uitschakeltijd niet verstreken is.
- Seite 9 De uitgangen worden uitgeschakeld en de omlaag- of omhoogwerkingsmode-LED van het betreffende rolluikkanaal zal nu zeer snel knipperen ter indicatie van de leermode. De LEDs van de drukknoppen die reeds opgeslagen zijn in het niet-vluchtige geheugen zullen ook snel knipperen. Op die manier kan men gemakkelijk zien welke drukknoppen voor het omlaag of omhoog bedienen van het betreffende rolluik reeds aangeleerd zijn.
- Seite 10 Timeout DOWN DOWN BLIND1 BLIND2 Down1 Down2 Blind1 Blind2 Down Down velleman ADDR. VMB2BL 11 12 13 14 15 2 Channel blind control module Timeout Blind1 SW 4 Timeout Blind2 Timeout OnOff 1min 1min TIME OUT TIME OUT Délai de...
- Seite 11 FRANCAIS LED d’opération de descente volet 1 Contacts relais pour le contrôle du moteur pour volet 1 LED d’opération de montée volet 1 Contacts relais pour le contrôle du moteur pour volet 2 Alimentation 12V LED d’opération de descente volet 2 Velbus LED d’opération de montée volet 2 Contrôle direct de bouton de descente volet 1...
- Seite 12 Opération: Une brève pression du bouton de montée ou de descente permet la montée ou la descente du volet. Une fois le délai de coupure écoulé, la sortie se débranchera automatiquement. Il est possible d’arrêter le volet à tout moment en poussant un bouton de la direction inverse. Le volet roulant montra ou descendra aussi longtemps que le bouton de montée ou de descente est maintenu enfoncé...
- Seite 13 Les sorties sont débranchés et les LEDs de montée ou de descente du canal de volet correspondant clignoteront très rapidement pour indiquer le mode d’apprentissage. Les LEDs des boutons poussoirs qui ont déjà été sauvegardés dans la mémoire non- volatile clignoteront également très rapidement. C’est une manière facile de vérifier quels les boutons de montée et de descente ont été...
- Seite 14 L DOWN Down ADDR. Timeout Entfernen den Deckel Down velleman VMB1BL ADDR. Blind control module Learn SW 1 2 Timeout Timeout Mode Down Term 1min 2min Learn Immediately Up Down Push Buttons Mode Immediately Down Down TIME OUT TIME OUT Ausschaltzeit Schalter 1 Schalter 2...
- Seite 15 DEUTSCH Relaiskontakte zur Steuerung des Rolladenmotors Direkte Drucktastenbedienung (gemeinsame Klemme) 12V-Stromversorgung Velbus Direkte Drucktastenbedienung (nach unten und nach oben) Aufwärts-LED Abwärts-LED Sende-LED Versorgungs-LED Empfangs-LED Abwärtsbetriebsmodus-LED Manuelle Bedienung nach oben Verschluss Wenn das Modul als letztes an das VELBUS-System angeschlossen ist, muss der ‘TERM’ Jumper installiert werden. In allen anderen Fällen muss er entfernt werden.
- Seite 16 Bedienung: Eine kurze Bedienung der ‘Abwärts’- oder ‘Aufwärts’-Drucktaste wird den Rollladen nach oben oder nach unten bewegen lassen. Nach der eingestellten Ausschaltzeit wird sich der Ausgang des Moduls automatisch ausschalten. Man kann an jedem Zeitpunkt den Rollladen halten, indem Sie die Drucktaste der entgegengesetzten Richtung drücken. Das Gedrückthalten einer ‘Abwärts’- oder ‘Aufwärts’-Drucktaste wird den Rollladen in Bewegung bringen solange die Drucktaste nicht losgelassen wird oder die Ausschaltzeit nicht verstrichen ist.
- Seite 17 Die Ausgänge werden ausgeschaltet und die 'Abwärts'- oder 'Aufwärtsbetriebsmodus'-LED oder wird jetzt sehr schnell blinken als Anzeige des Lernmodus. Die LEDs der Drucktasten, die schon im nicht-flüchtigen Speicher gespeichert sind werden auch schnell blinken. Auf diese Weise kann man schnell sehen welche Drucktasten für das Bewegen nach oben oder nach unten schon "gelehrt"...
- Seite 18 L DOWN Down ADDR. Timeout Saque la tapa del módulo Down velleman VMB1BL ADDR. Blind control module Learn SW 1 2 Timeout Timeout Mode Down Term 1min 2min Learn Immediately Up Down Push Buttons Mode Immediately Down Down TIME OUT TIME OUT Tiempo de interruptor 1...
- Seite 19 ESPAÑOL Contactos de relé para el control del motor para persianas Control directo de los pulsadores (conexión común) Alimentación 12V Velbus Control directo de los pulsadores (UP & DOWN) LED UP LED DOWN LED de transmisión LED de alimentación LED de recepción LED de funcionamiento DOWN LED de funcionamiento UP Terminación...
- Seite 20 Funcionamiento: Pulse el botón UP o DOWN brevemente para hacer bajar o subir la persiana. Después de que el tiempo de desconexión haya transcurrido, la salida se desconectará automáticamente. Es posible parar la persiana en cualquier momento al pulsar un botón de la dirección inversa. La persiana subirá...
- Seite 21 Las salidas están desconectadas y los LEDs UP & DOWN parpadearán de manera muy rápida para indicar que está en el modo de aprendizaje. Los LEDs de los pulsadores ya guardados en la memoria no volátil parpadearán también de manera muy rápida. De esa manera puede ver fácilmente la diferencia entre los botones UP &...
- Seite 22 DOWN UP DOWN BLIND1 BLIND2 L DOWN UP DOWN TIME TIME ADDR VMB2BL ADDR DWN1 UP1 - DWN2 - UP2 VMB2BL BLIND2 UP PUSH BUTTONS DWN1 - UP1 - DWN2 - UP2 BLIND2 UP PUSH BUTTONS BLIND2 DOWN PUSH BUTTONS...
- Seite 23 Motor Esquema de conexión para motor DC BLIND1 BLIND2 DOWN UP DOWN TIME ADDR VMB2BL DWN1 - UP1 - DWN2 - UP2 BLIND2 UP PUSH BUTTONS BLIND2 DOWN PUSH BUTTONS BLIND1 UP PUSH BUTTONS BLIND1 DOWN PUSH BUTTONS TWISTED PAIR (0.5mm )
- Seite 24 VELLEMAN Components NV Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com www.velbus.be Modifications and typographical errors reserved - ÷ Velleman Components nv. HVMB2BL - 2006 - ED1 5 4 1 0 3 2 9 3 4 7 6 8 0...
