Shure UA830 Bedienungsanleitung Seite 3

EINSTELLEN AUF UNTERSCHIEDLICHE KABELLÄN-
GEN (ABBILDUNG 4)
EINSTELLEN AUF UNTERSCHIEDLICHE KABELLÄN-
GEN

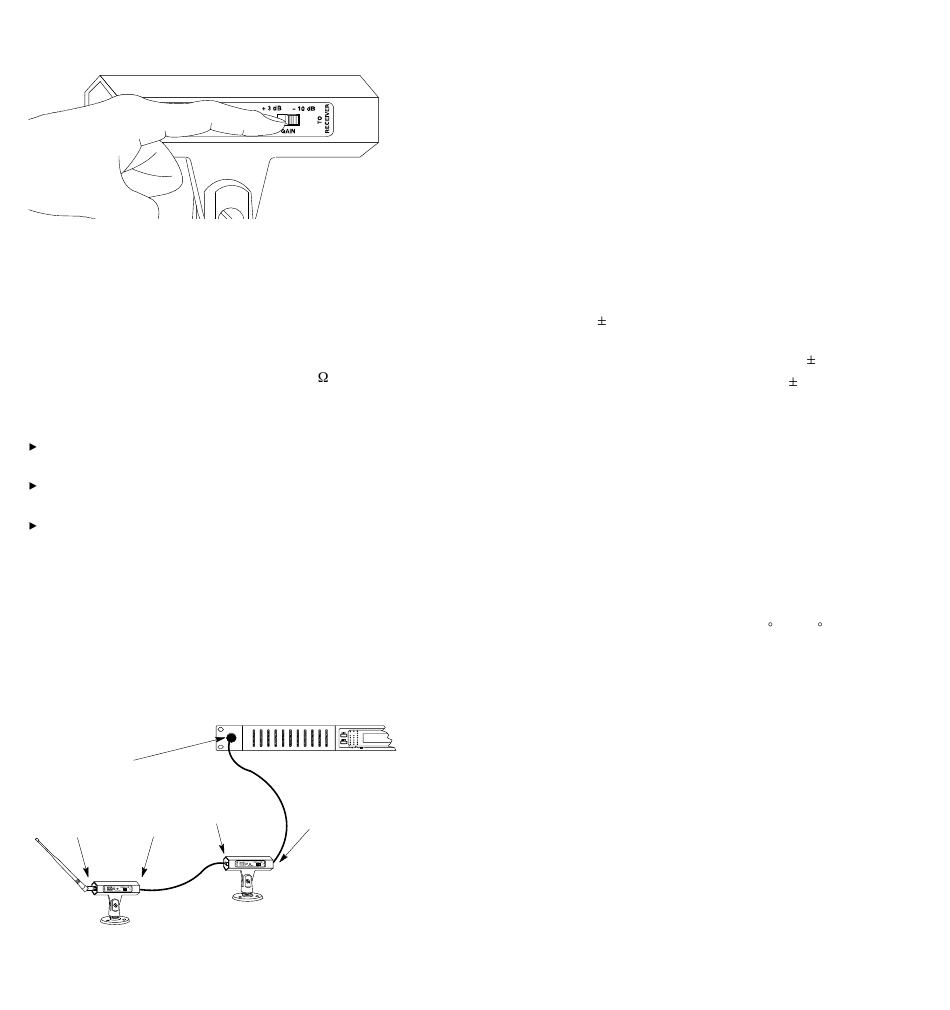

ABBILDUNG 4
Je länger das Koaxialkabel, das den UA830 mit dem Empfän-
ger bzw. Antennenverteiler verbindet, desto größer das Risiko
eines Signalausfalls. Der UA830 wird mit einem Verstärkungs-
schalter (GAIN) geliefert, der den Signalschwund bei längeren
Kabeln ausgleicht. Bei der Fernaufstellung von Antennen emp-
fiehlt Shure die Verwendung des Koaxialkabels Shure UA825
bzw. UA850. HINWEIS: Nur verlustarme 50
oder gleichwertig) verwenden.
Den Schalter entsprechend den folgenden Richtlinien einstel-
len:
Verlängerungskabel UA825 (7,5 m) – VERSTÄR-
KUNGS–Schalter (GAIN) auf Stellung 3 dB setzen.
Verlängerungskabel UA850 (15 m) – VERSTÄRKUNGS–
Schalter (GAIN) auf Stellung 10 dB setzen.
Wenn eine Kabellänge von mehr als 15 m notwendig ist,
dürfen maximal zwei UA830 miteinander verkettet wer-
den. Hierzu das Koaxialkabel vom U4 bzw. UA840 an den
EMPFÄNGER–Anschluß des ersten UA830 anschließen,
dann ein weiteres Koaxialkabel vom Anschluß ZUR
ANTENNE des ersten UA830 an den Anschluß ZUM
EMPFÄNGER des zweiten UA830 führen. Die Antenne
an den Anschluß ZUR ANTENNE des zweiten UA830
anschließen. Siehe Abbildung 5. Die Verstärkungsschal-
ter für jeden UA830 müssen getrennt eingestellt werden.
Es dürfen maximal zwei UA830 miteinander verkettet
werden.
ZUM
ANTENNENEINGANG
ZUR ANTENNE
ZUR ANTENNE ZUM EMPFÄNGER
* SIEHE ANMERKUNG ZU DEN KABELN
VERKETTUNG VON ZWEI UA830
ABBILDUNG 5
14
Kabel (RG-8
ZUM EMPFÄNGER
*Um Shure UA825 und UA850 Kabel in permanenten In-
stallationen in einwandfreiem Zustand zu erhalten, folgen-
des beachten:
Starke Verbiegungen und Knicke in den Kabeln vermei-
1.
den.
Die Kabel nicht mit behelfsmäßigen Klammern wie ei-
2.
nem über dem Kabel gebogenen Nagel verformen.
Die Kabel nicht in permanenten Anlagen im Freien ver-
3.
wenden.
Kabel nicht extremer Feuchtigkeit aussetzen.
4.
TECHNISCHE DATEN
HF–Frequenzbereich
UA830A . . . . . . . . . . . . . . . . . . . . . . .
UA830B . . . . . . . . . . . . . . . . . . . . . . .
UA830C . . . . . . . . . . . . . . . . . . . . . . .
UA830D . . . . . . . . . . . . . . . . . . . . . . .
Leistungsaufnahme (12 V ~)
1,0 W 0,3 W
Signalverstärkung
Verstärkungsschalter bei 3 dB: 3,5 dB
Verstärkungsschalter bei 10 dB: 10
Stehwellenverhältnis Eingang/Ausgang
Weniger als 2,0:1
Intercept–Punkt dritter Ordnung (3 OIP)
Mehr als 30 dBm
Verbindungsstecker
Buchse, BNC
Abmessungen (ohne Zubehör)
66,7 mm hoch x 31,75 mm breit x 112 mm tief (2,625 x
1,250 x 4,40 Inch), 108 mm (4,25 Inch) hoch mit
Montageständer
Gehäuse
Druckguß mit Schwarzanstrich
Schwenkadapter
Zwangsführung, bruchfest, von 0 bis 90 einstellbar, mit
5/8 Inch–27 Standardgewinde
Nettogewicht (ohne Kabel)
Ohne Montageständer: 0,28 kg (9,8 oz.)
Mit Montageständer: 0,42 kg (14,8 oz.)
WAHLWEISE ERHÄLTLICHE ZUBEHÖRTEILE
1/2–Wellenantenne . . . . . . . . . . . . . . . . . . . . . . . . .
Antennenverteilersystem . . . . . . . . . . . . . . . . . . . . .
Antennenverlängerungskabel 7,5 m
Antennenverlängerungskabel 15 m
*Einen kompatiblen Frequenzbereich beantragen.
ERSATZTEILE
Montagesockel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Für weitere Reparatur– oder Ersatzteilinformationen wenden
Sie sich bitte an die Kundendienstabteilung von Shure unter der
Rufnummer 1–800–518–2525. Außerhalb der Vereinigten
Staaten setzen Sie sich bitte mit dem autorisierten Shure Kun-
dendienstzentrum in Verbindung.
ZULASSUNGEN
www.audiovias.com
UA830: für CE–Kennzeichnung qualifiziert; EMV–zuge-
lassen nach ETS 300 445
15
782–810 MHz
854–862 MHz
800–830 MHz
774–782 MHz
2,0 dB
2,0 dB
UA820A
UA840*
. . . . . . . . . . . . UA825
. . . . . . . . . . . . . UA850
A13HDB
