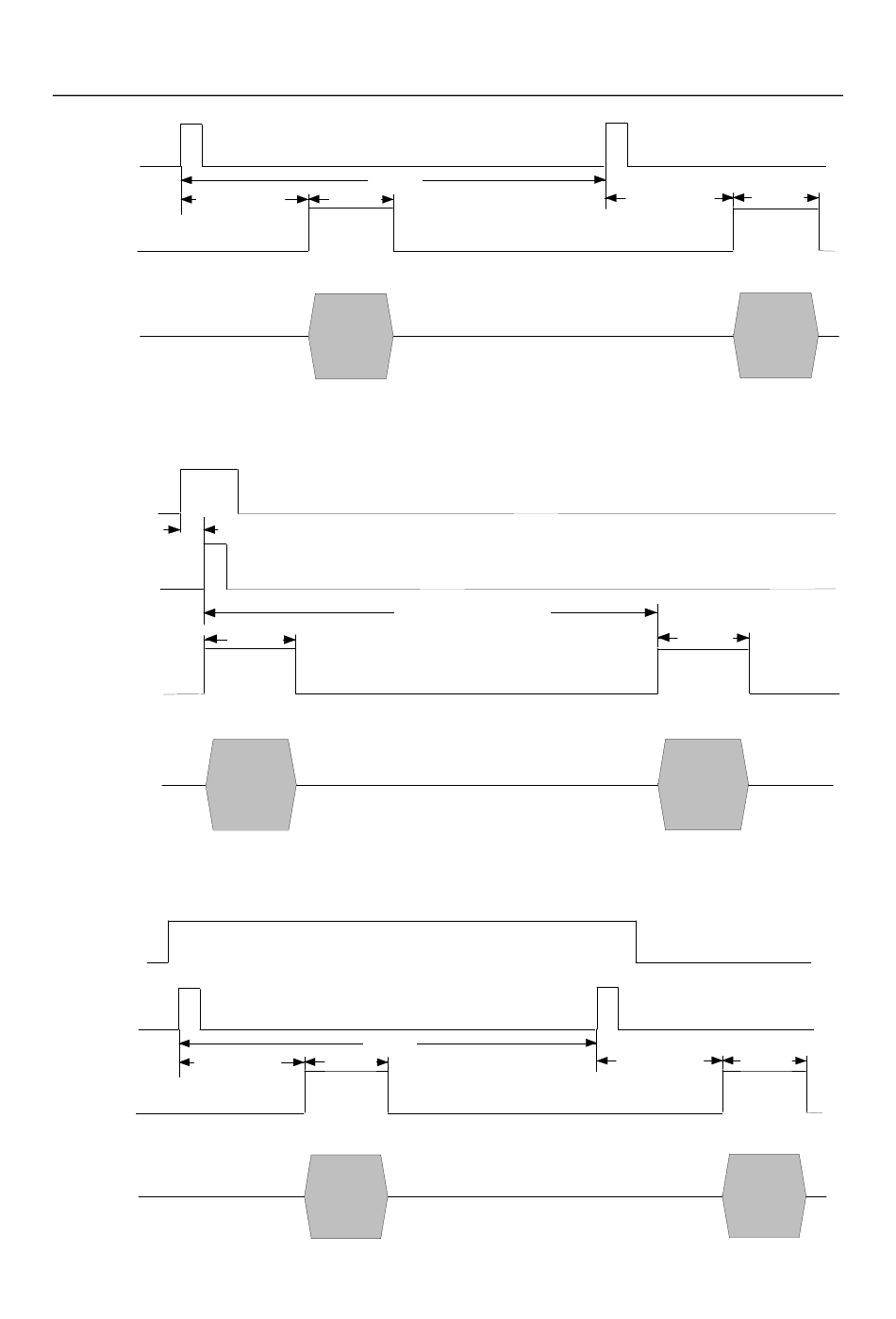

Bild; Signalbeispiel 1: Einzelpuls, Pulse Mode = Auto Trig; Signalbeispiel 2: Doppelpuls, Pulse Mode = Ext Trig, Slope = Pos; Signalbeispiel 3: Einzelpuls, Pulse Mode = Ext Gated - R&S SMR50 Beschreibung

R&S SMR
SYNC-Signal
PULSE DELAY
VIDEO-Signal
RF-Signal

Bild 4-13

Signalbeispiel 1: Einzelpuls, Pulse Mode = Auto Trig

PULSE-Eingang
SYNC-Signal
VIDEO-Signal
RF-Signal
Bild 4-14

Signalbeispiel 2: Doppelpuls, Pulse Mode = Ext Trig, Slope = Pos

PULSE-Eingang
SYNC-Signal
PULSE DELAY
VIDEO-Signal
RF-Signal
Bild 4-15

Signalbeispiel 3: Einzelpuls, Pulse Mode = Ext Gated

1134.9108.11
PERIOD
WIDTH
TRIGGER DELAY
WIDTH
PERIOD
WIDTH
DOUBLE PULSE DELAY
4.17
Analoge Modulation
PULSE DELAY
WIDTH
WIDTH
PULSE DELAY
WIDTH
D-2
