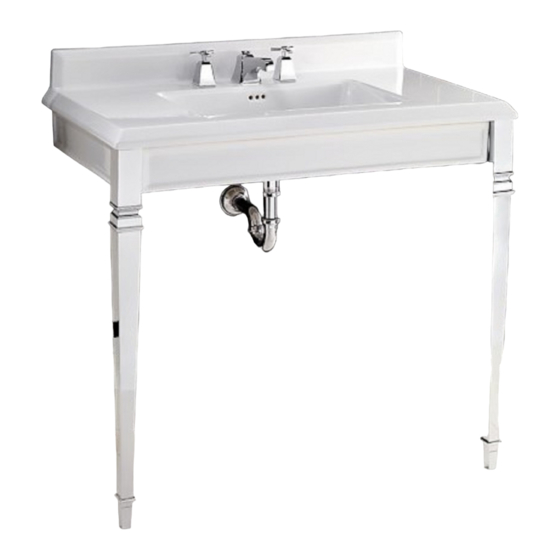

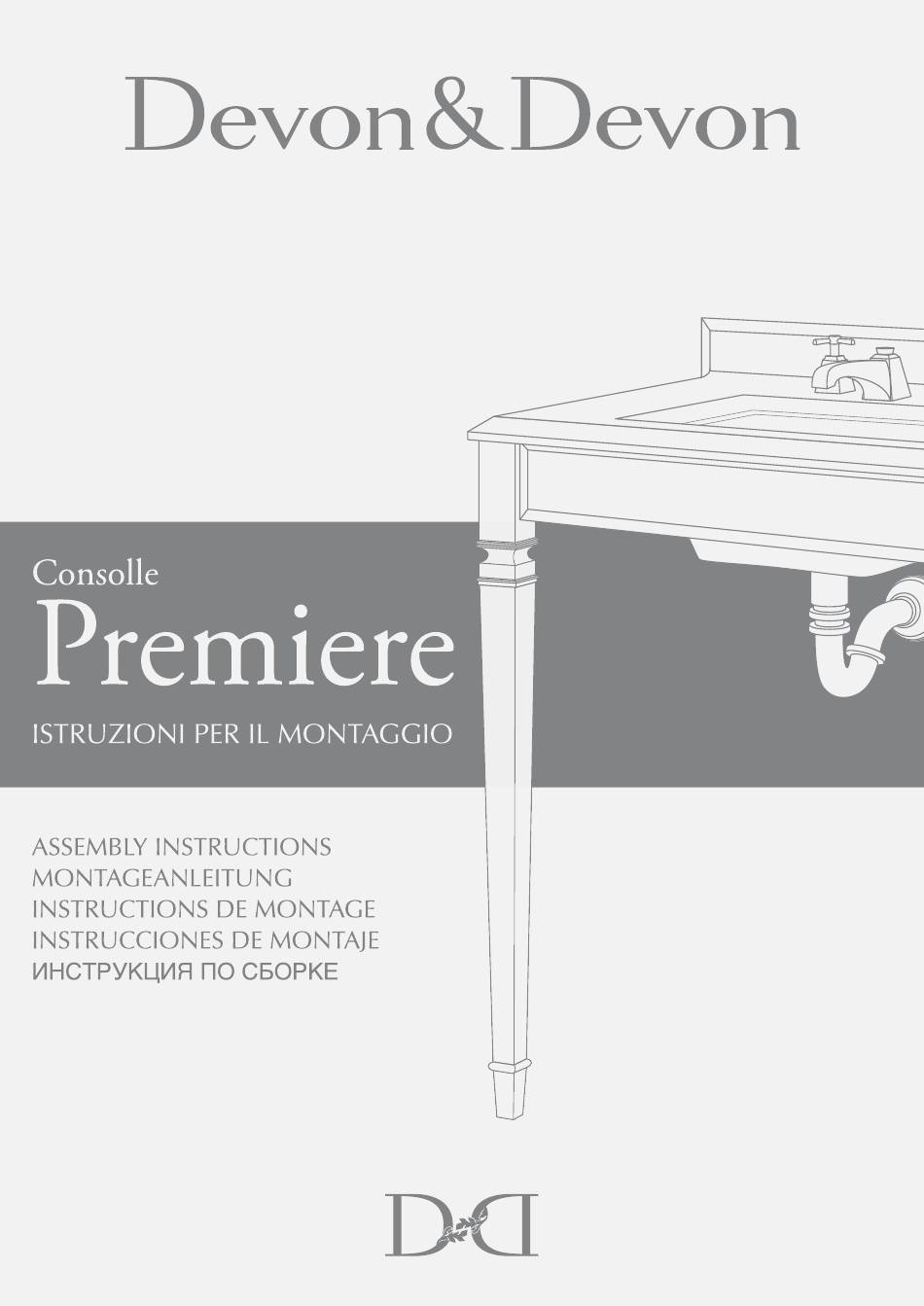

Devon&Devon Premiere Montageanleitung
Consolle
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Devon&Devon Premiere
Inhaltszusammenfassung für Devon&Devon Premiere
-
Seite 18: Bevor Sie Anfangen
Wir danken Ihnen, dass Sie sich für ein Produkt von Devon&Devon entschieden haben und bitten Sie, diese Anleitung zu lesen, bevor Sie das Produkt installieren. BEVOR SIE ANFANGEN Überprüfen Sie vor der Montage die nötigen Vorrichtungen in IhremBadezimmer. Überprüfen Sie mit Hilfe der Packing List auf der nächsten Seite, ob in der Verpackung alle Artikel vorhanden sind. - Seite 19 PACKING LIST (GESTELL) A: Metallbeine (x2) B: Unterlegscheiben für Inbus-Befestigungsschrauben (x2) C: Inbus-Befestigungsschrauben (x2) D: Unterlegscheiben (x6) E: Muttern (x6)
- Seite 20 PACKING LIST (WASCHBECKEN) F: Keramikwaschbecken (x1) G: Wandbefestigungsschrauben und-dübel für Waschbecken (x4) H: Kunststoff-Unterlegscheiben (x4)
- Seite 21 MONTAGEANLEITUNG Nach Entnahme des Keramikwaschtisches und der Beine samt Zubehör aus ihrer Verpackung den Keramiktisch mit seiner Oberseite nach unten ablegen. Dazu können Teile seiner Polystyrolverpackung verwendet werden. Die im Bein montierte Gewindestange in das an der vorderen Ecke K e r a m i k w a s c h b e c k e n s vorhandene Loch einführen.
- Seite 22 Die beiden Muttern (E) auf die Die Inbusschraube (C) mit der Gewindestange montieren und die Unterlegscheibe (B) in das frei beiden Unterlegscheiben (D) so gebliebene Loch in der Ecke des einsetzen, wie in der Abbildung Keramikwaschbeckens einsetzen. dargestellt. Die Gewindestange muss durch Die Inbusschraube mit dem die im Metallbügel vorhandene geeigneten Schlüssel einschrauben,...
- Seite 23 Den nunmehr montierten Waschtisch an die Wand stellen, seine Lage mit einer Wasserwaage parallel und senkrecht zur Wand kontrollieren. Prüfen, ob die Beine richtig stehen und dazu beispielsweise ihren Abstand von der Wand messen. Falls erforderlich, ihre Position mit den beiden vorher auf die Gewindestange montierten Muttern korrigieren.
- Seite 24 der Wand Löcher Einsetzen Befestigungsdübel (G) anzeichnen. Den Waschtisch von der Wand entfernen, die Löcher bohren, die Dübel einsetzen und die Schrauben (G) einschrauben.
- Seite 25 Den Waschtisch wieder an Den Bereich zwischen die Wand stellen und mit den Keramikwaschbecken Kunststoff-Unterlegscheiben (H) Wand mit Silikon abdichten. festschrauben. Zum Schluss soll der Waschtisch so aussehen, wie in der Abbildung dargestellt.
