Devon&Devon Jazz 3 Montageanleitung
Waschtischschrank
Verwandte Anleitungen für Devon&Devon Jazz 3
Inhaltszusammenfassung für Devon&Devon Jazz 3

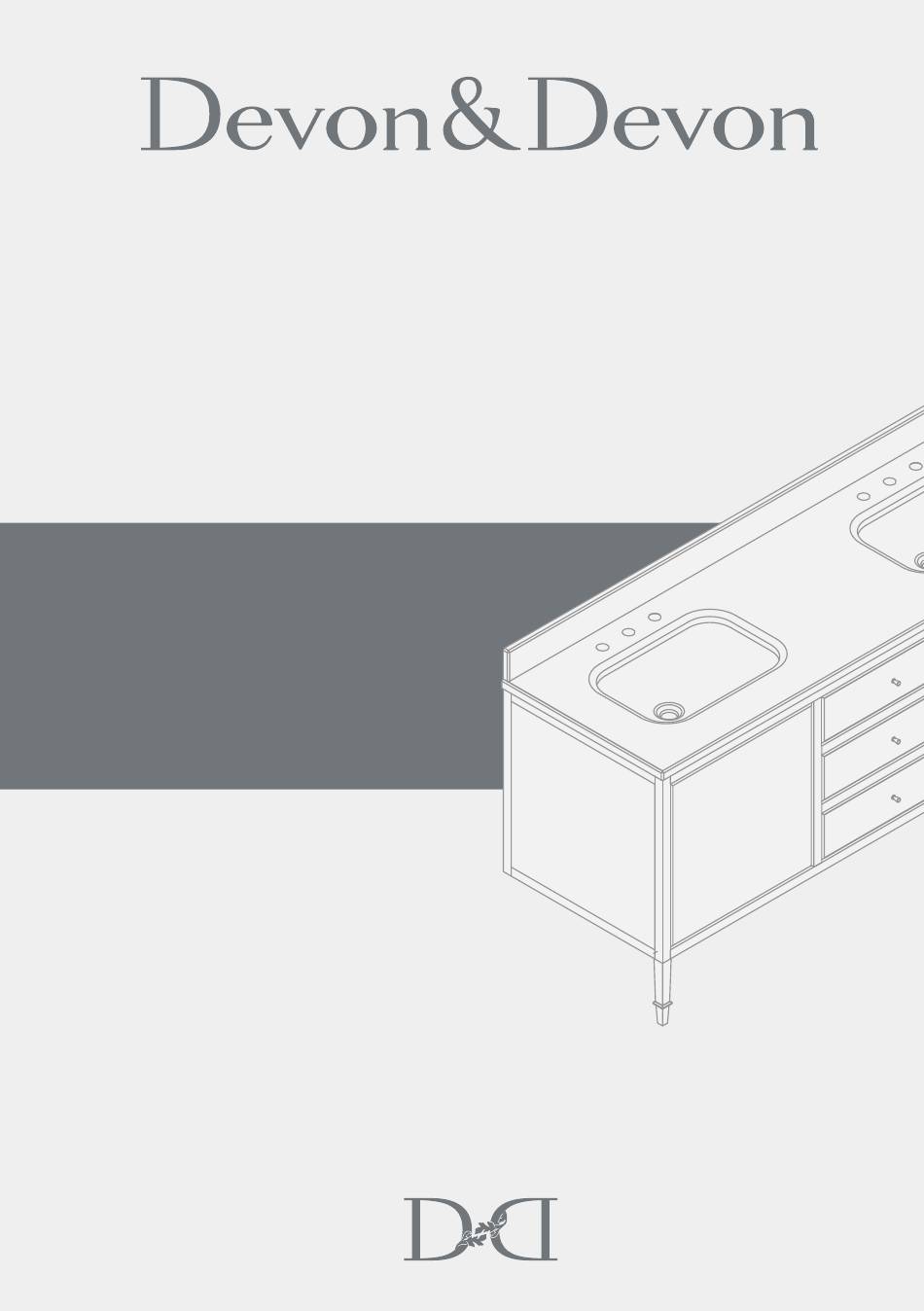

- Seite 1 Vanity Unit Jazz 3 ISTRUZIONI PER IL MONTAGGIO ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNG INSTRUCTIONS DE MONTAGE INSTRUCCIONES DE MONTAJE ИНСТРУКЦИЯ ПО СБОРКЕ...
-
Seite 34: Bevor Sie Anfangen
Wir danken Ihnen, dass Sie sich für ein Produkt von Devon&Devon entschieden haben und bitten Sie, diese Anleitung zu lesen, bevor Sie das Produkt installieren. BEVOR SIE ANFANGEN Überprüfen Sie vor der Montage die nötigen Vorrichtungen in IhremBadezimmer. Überprüfen Sie mit Hilfe der Packing List auf der nächsten Seite, ob in der Verpackung alle Artikel vorhanden sind. -
Seite 35: Packing List

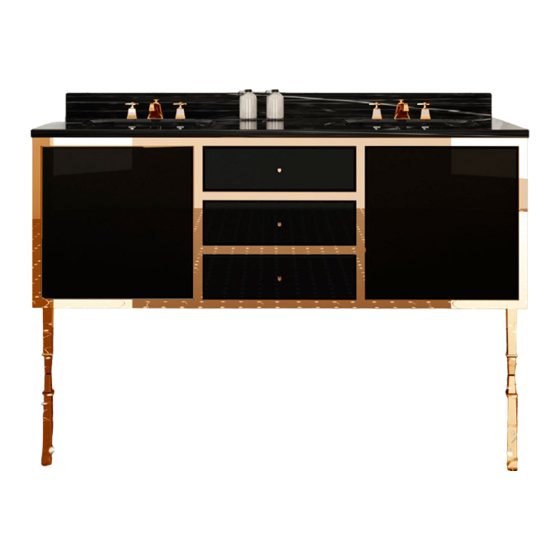

PACKING LIST stuktur A: JAZZ 3 möbel B: Beine (x2) und halterungsschrauben (x8) C: Befestigungsbügel für Waschbeckenunterschrank... - Seite 36 PACKING LIST ablage D: Wandabschlussleiste und Marmorablage E: Waschbecken Swindon (x2) F: Halterung (x8) G: Halterungsschrauben (x8) H: Unterlegscheiben (x8) I: Muttern (x8)
- Seite 37 MONTAGEANLEITUNG Entnehmen Sie den Schrank (A), das Topelement, das Wandabschlussprofil aus Marmor (D) und die Waschbecken (E) aus ihrer Verpackung und stellen Sie den Schrank auf dem Boden ab (legen Sie einen Karton darunter, um den Schrank nicht zu beschädigen). Drehen Sie den Schrank dann um 90 Grad, wie in der untenstehenden Abbildung dargestellt.
- Seite 38 Zuerst müssen die Stützfüße (B) an dem Schrank montiert werden. Positionieren Sie den ersten Stützfuß an der in der Abbildung markierten Stelle. Befestigen Sie den Stützfuß, indem Sie die vier Schrauben festziehen.
- Seite 39 Wiederholen Sie Schritt 2) und 3) auch für den zweiten Stützfuß, bis Sie folgendes Ergebnis erhalten. Drehen Sie den Schrank um 90 Grad.
- Seite 40 Das Möbel nun an die Wand stellen. Mit Hilfe einer Wasserwaage die Positionierung der Struktur sowohl parallel als auch rechtwinklig zur Wand nachprüfen. Halten Sie den Schrank und positionieren Sie nun den Befestigungsbügel (C) (mittig) unterhalb der unteren Ebene im Schrank.
- Seite 41 Entfernen Sie den Schrank und bohren Sie an den zuvor markierten Stellen (Abb. 1) zwei Löcher. Schieben Sie die Dübel (Abb. 2 – nicht im Lieferumfang enthalten) hinein und befestigen Sie den Bügel (Abb. 3 – im Lieferumfang enthalten). ABB. 1 ABB.
- Seite 42 Positionieren Sie den Schrank an der Wand und stützen Sie ihn dabei auf den Befestigungsbügel.
- Seite 43 Markieren Sie den hinteren Teil des Schranks an zwei Stellen (je nach Bedarf) und bohren Sie zwei Löcher für die Befestigung an der Wand. Die Struktur von der Wand abnehmen, die Bohrungen an den markierten Stellen durchführen (1) und die Wanddübel (2-nicht mitgeliefert) einführen.
- Seite 44 Die Struktur von der Wand abnehmen, die Bohrungen an den markierten Stellen durchführen und die Wanddübel (nicht mitgeliefert) einführen. Die Marmorablage (D) mit der Oberseite nach unten auflegen, beispielsweise auf die Komponenten der Styroporverpackung. ACHTUNG Darauf achten, dass die Marmorablage keinen Schaden nimmt.
- Seite 45 Um Fixierungsproblemen des Waschbeckens (E) an die Marmorablage zu verhindern, kann man Silikon an Waschbeckenrand anbringen. Das Waschbecken auf die Marmorablage legen. Bitte darauf achten, dass die Öffnung für den Überlauf des Wassers sich gegenüber von den Öffnungen für die Armaturen auf der Marmorablage befinden sollte.
- Seite 46 Die Halterungen (F) mittels der Schrauben (G), der Unterlegscheiben (H) und der Muttern (I) fixieren. Die 4 Schrauben und Muttern festziehen und so das Waschbecken an die Marmorablage fixieren. ACHTUNG Wiederholen Sie dieselben Schritte auch für das zweite Waschbecken.
- Seite 47 Die Marmorablage mit dem Waschbecken auf das Möbel auflegen und dabei darauf achten, dass die rückwärtige Seite der Ablage in Kontakt mit der Wand ist.
- Seite 48 Die Wandabschlussleiste auf die Ablage auflegen, sodass ihre rückwärtige Seite zur Wand gerichtet ist und sie gegenüber der Ablage zentriert ist. Um mögliche Fehler bei Positionierung Wandabschlussleiste vermeiden, können eine “Trockenmarkierung” vornehmen, bevor Sie das Silikon anbringen. Sobald die richtige Positionierung gefunden wurde, Silikon auf die Rückseite der Wandabschlussleiste anbringen und dann endgültig an die Wand montieren.
- Seite 49 Zum Schluss sollte sich das Möbel wie in der nebenstehenden Abbildung präsentieren.
