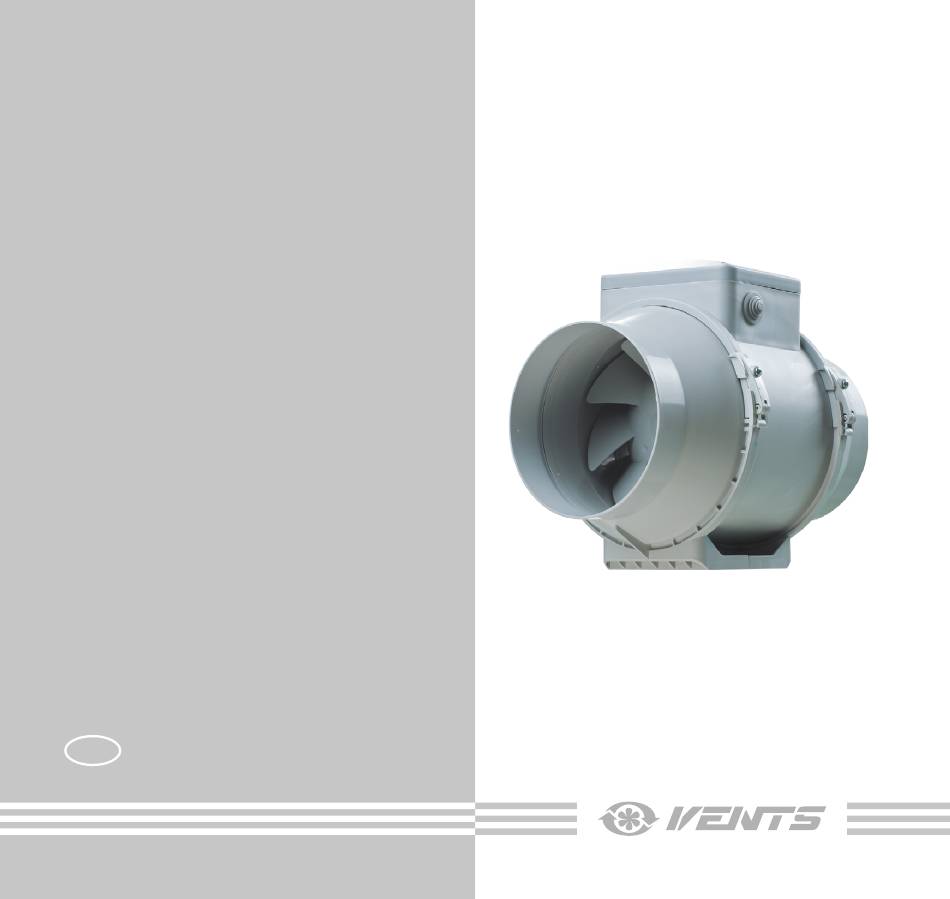

- Seite 1 DIAGONAL-ROHRVENTILATOR TT PRO Betriebsanleitung www.ventilation-system.com...
-
Seite 2: Inhaltsverzeichnis
INHALT Lieferumfang ..........................................6 Kurzbeschreibung .........................................6 Varianten des Ventilators ....................................7 Betriebsvorschriften ......................................8 Bezeichnungsschlüssel ......................................9 Montage ............................................10 Elektronische Funktionsweise ..................................12 Wartungshinweise ........................................12 Transportvorschriften ......................................13... - Seite 3 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts TT PRO und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen.
- Seite 4 FOLLOW THE USER’S MANUAL REQUIREMENTS TO ENSURE DURABLE AND TROUBLE-FREE OPERATION OF THE UNIT. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Service- und Wartungsarbeiten sind ausschließlich von Fachpersonal vorzunehmen, welches über eine gültige Zulassung für elektrische Arbeiten an Elektroanlagen bis 1000 V verfügt.
- Seite 5 und Gasen durch den Schornstein zu gewährleisten, ist auf eine ausreichende Luftzufuhr zu achten. Die Förderluft darf keinen Staub, keine Dämpfe, Festfremdstoffe, klebrigen Stoffe oder Faserstoffe enthalten. Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B.
-
Seite 6: Lieferumfang
Ventilator ist mit einem Drehzahlregler mit einem elektronischen Thermostat, einem eingebauten Temperatursensor und einem Stromkabel mit Kaltgerätestecker ausgestattet (Abb. 32). VENTS TT PRO XXX Un (U1 n): der Ventilator ist mit einem Drehzahlregler mit einem elektronischen Thermostat, einem externen Temperatursensor mit 4 m Kabellänge und... -
Seite 7: Betriebsvorschriften
VENTS TT PRO XXX P: der Ventilator ist mit einem stufenlosen Drehzahlregler und einem Stromkabel mit Kaltgerätestecker ausgestattet (Abb. 32). VENTS TT PRO XXX R1: der Ventilator ist mit einem Stromkabel mit einem Stecker ausgestattet. – Stutzendurchmesser BETRIEBSVORSCHRIFTEN Der Ventilator ist für den Anschluss an ein Einphasen-Wechselstromnetz mit einer Spannung von 220-240 V/50 (60) Hz vorgesehen. -
Seite 8: Bezeichnungsschlüssel
BEZEICHNUNGSSCHLÜSSEL TT PRO Optionen: Timer Temperaturbasierte Steuereinheit, Kanaltemperatursensor, Stromkabel mit IEC C14 Gerätestecker Temperaturbasierte Steuereinheit, externer Temperatursensor, Stromkabel mit IEC C14 Gerätestecker Temperaturbasierte Steuereinheit, Kanaltemperatursensor, Stromkabel mit IEC C14 Gerätestecker U1n: Temperaturbasierte Steuereinheit, externer Temperatursensor, Stromkabel mit IEC C14 Gerätestecker eingebauter, stufenloser Drehzahlregler und Stromkabel mit IEC C14 Gerätestecker Stromkabel mit Elektroanschluss IEC С14... -
Seite 9: Montage
MONTAGE Der Ventilator eignet sich für die senkrechte und waagerechte Montage auf dem Fußboden, an der Wand oder Decke (Abb. 1) und ist sowohl individuell als auch als Bestandteil des Sets mit der Parallel- oder Serienschaltung bestimmt (Abb. 2). Bei der horizontalen Einbaulage des Ventilators ist ein Luftrohrstück von mindestens 1 m Länge auf der Ansaugseite anzubringen. -
Seite 10: Elektronische Funktionsweise
ELEKTRONISCHE FUNKTIONSWEISE TT PRO T Der Ventilator startet den Betrieb bei Betätigung eines externen Schalters (z.B. eines Lichtschalters) und Eingang einer Versorgungsspannung an die Klemme LT. Nach Trennung der Versorgungsspannung setzt der Ventilator den Betrieb für die eingestellte Nachlaufzeit (von 2 bis 30 Min.) fort. Zur Einstellung der Einschalt- Verzögerungszeit des Ventilators drehen Sie den Drehknopf des Potentiometers zur Verlängerung der Einschalt-Verzögerungszeit im Uhrzeigersinn und zur Verkürzung der Einschalt-Verzögerungszeit entgegen... - Seite 11 Der Ventilator hat temperatur- oder zeitabhängige Steuerungsarten: (TT PRO U) Die temperaturabhängige Steuerung dient der Temperaturerhaltung mit einer Genauigkeit bis 2 °C. (Änderungen der Lüftungsstufe kommen in diesem Fall selten). Wenn die Raumlufttemperatur den Sollwert überschreitet, schaltet der Ventilator auf die hoche Lüftungsstufe. Wenn die Raumlufttemperatur 2 °C unter den Sollwert fällt oder wenn die Ausgangstemperatur unter dem Sollwert liegt, läuft der Ventilator in der eingestellten Lüftungsstufe.
-
Seite 12: Wartungshinweise
WARTUNGSHINWEISE Die Oberfläche des Geräts müssen regelmäßig (alle 6 Monate) von Staub und Schmutz gereinigt werden (Abb. 34-41). Der Ventilator ist vor allen Wartungsarbeiten vom Stromnetz zu trennen. Reinigen Sie den Ventilator mit einem mit warmer Seifenlösung befeuchteten, weichen Tuch oder Bürste ab. Der Elektromotor und andere elektrische Komponenten sind vor Spritzwasser zu schützen (Abb. -
Seite 13: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 14 Änderungen am Gerät, welche für die Montage notwendig sind). Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. Austausch und Verwendung von Einheiten oder Teilen, die nicht durch den Hersteller vorgesehen sind. Unzweckmäßige Benutzung des Geräts. Verletzung der Montagevorschriften des Geräts durch den Verbraucher. Verletzung der Vorschriften für die Steuerung des Geräts durch den Verbraucher.
- Seite 15 min 1 m...
- Seite 18 TT PRO 100/125 MAX / MIN TT PRO 150/160/200/250/315 MAX / MIN...
- Seite 19 TT PRO XXX T KLEMMLEISTE FÜR 5 KONTAKTE KLEMMLEISTE FÜR 4 KONTAKTE KLEMMLEISTE FÜR 5 KONTAKTE KLEMMLEISTE FÜR 4 KONTAKTE MAX / MIN KLEMMLEISTE FÜR 5 KONTAKTE KLEMMLEISTE FÜR 4 KONTAKTE...
- Seite 21 STOP...
- Seite 22 Drehzahlregelknopf TT PRO U (U1) TT PRO UN (U1N) Thermostat-Regelknopf Drehzahlregelknopf...
- Seite 27 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Herstellungsdatum Kaufdatum...
- Seite 28 Abnahmeprotokoll TT PRO Der Ventilator ist als betriebsfähig anerkannt. V77DE-03...
