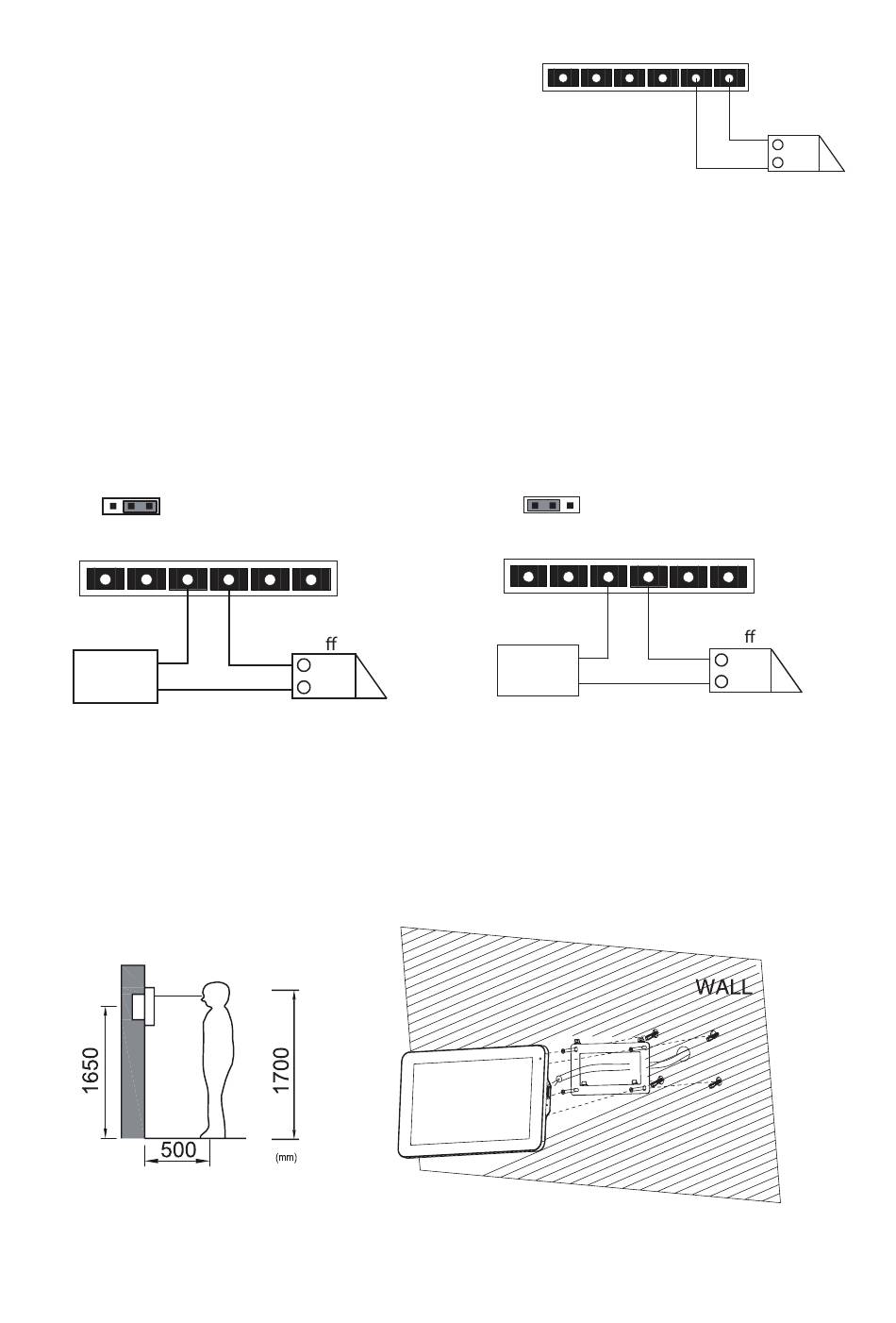

4.2. Türöffner (interne Stromversorgung)
Das Türöffnerrelais hat eine maximale Ausgangspannung
von 12V DC (250mA Stromversorgung).
Durch einen Jumper kann das Relais auf NO (Normally
Open) oder auf NC (Normally Closed) umgestellt werden.
4.2.1 Türöffner (externe Stromversorgung)
1: Die externe Stromversorgung muss auf den Türöffner abgestimmt sein.
Maximal darf die Spannung 24V DC (1A) oder 24V AC (1A) betragen.
2: Zum Entsperren gibt es zwei Typen: NO (Normally Open) oder NC (Normally Closed)
Durch einen Jumper kann das Relay nach Bedarf umgestellt werden.
Typ 1:NO (Normally Open)
1 2 3
Jumper Position in 2-3
J1
BUS COM NO S+
TRAFO

5. Montage

5.1 Monitor montieren

S-
Türö ner
7
BUS COM NO/NC S+
Typ 2: NC (Normally Closed)
1 2 3
Jumper Position in 1-2
J1
BUS COM NC S+
TRAFO
S-
Türöffner
-
+
S-
Türö ner
