Inhaltszusammenfassung für NeoLight Porta 7 Version 3.1

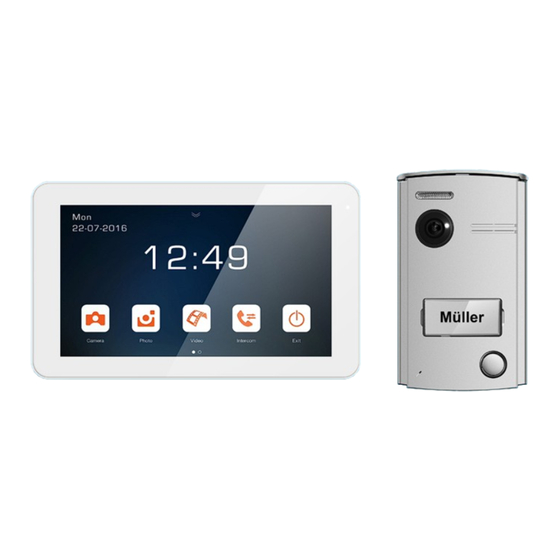

- Seite 1 BEDIENUNGSANLEITUNG 2-Draht Video-Türsprechanlage Neolight Porta 7 Version 3.1...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Eigenschaften und Funktionen ........2 2. Lieferumfang..............2 3. Übersicht ..............3 4. Anschlussdiagramm ............ 5 4.1. Kabelanschluss ............. 5 4.2. Schaltung .............. 7 5. Montage............... 7 5.1 Monitor montieren ..........7 5.2 Namensschild anbringen ........8 5.3 Außenstation montieren ......... 9 6. -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte folgen Sie den Anweisungen, um Verletzungen und Sachschäden zu vermeiden Warnung: Lebensgefahr bzw. Gefahr ernsthafter Verletzungen Versuchen Sie nicht, dieses Produkt selbstständig zu Öffnen, zu montieren oder zu reparieren Montieren Sie dieses Produkt nicht an Orten, an denen es erhöhter Feuchtigkeit oder Hitze ausgesetzt wird. -
Seite 4: Eigenschaften Und Funktionen
1. Eigenschaften und Funktionen Monitor • Interner Flash-Speicher, microSD-Kartenslot • 7 Zoll TFT-Touchscreen • Kommunikation zwischen Monitoren • Automatische und manuelle Bild- oder • Klingelton- und Sprachlautstärke einstellbar Videoaufnahmefunktion • “Nicht stören”-Funktion • Helligkeit, Sättigung und Kontrast einstellbar • 24V DC Stromversorgung, keine Polarität •... -
Seite 5: Übersicht
Türstation-Lieferumfang Gummistöpsel Türstation Halterung KA M4*35mm M4*35mm KM M4*8mm Inbusschlüssel Schrauben Dübel Schraube 3. Übersicht 3.1 Vorder- und Rückseite Monitor... -
Seite 6: Beschreibung
Bezeichnung Beschreibung Bildschirm 7 Zoll Touchscreen-Bildschirm Leuchtet weiß wenn eingeschaltet LED Indikator Leuchtet rot wenn “Nicht stören” aktiviert ist Blinkt rot wenn ein neues Bild oder Video vorliegt microSD-Kartenslot Einschub für eine microSD-Karte bis 32GB Mikrofon Lautsprecher Netzteilanschluss Das Netzteil wird hier angeklemmt Verbindung Anschluss für einen zusätzlichen 7 Zoll Monitor Bitte beachten Sie:... -
Seite 7: Anschlussdiagramm
Türstation Bezeichnung Bezeichnung LED Beleuchtung Klingeltaste Kamera Halterung Namensschild Jumper für Entsperr-Typ Mikrofon Verbindungsschnittstellen Lautsprecher Lautstärkeregler Mikrofonregler (deaktiviert, an der Innenstation einstellen) 4. Anschlussdiagramm 4.1. Kabelanschluss » Anschlussdiagramm mit einem Monitor » Hinweis: Die Installation kann verdrehsicher durchgeführt werden (keine Polarität). 24V DC und GND dienen der optional Stromversorgung über einen Trafo. - Seite 8 » Anschlussdiagramm mit Haupt- und Nebenmonitoren Die Kabelreichweite ist begrenzt. Verwendung unterschiedlicher Kabel wird die maximale Reichweite des Systems beinflussen. S+ S- COM NO/NC Türschloss TRAFO Master Monitor Türöffner Nebenmonitor 1 Kabel Entfernung RVV 2x0.75mm² 0~50m RVV 2x1mm² 50~100m Nebenmonitor 2...
-
Seite 9: Türöffner (Interne Stromversorgung)
4.2. Türöffner (interne Stromversorgung) COM NO/NC S+ Das Türöffnerrelais hat eine maximale Ausgangspannung von 12V DC (250mA Stromversorgung). Türöffner Durch einen Jumper kann das Relais auf NO (Normally Open) oder auf NC (Normally Closed) umgestellt werden. 4.2.1 Türöffner (externe Stromversorgung) 1: Die externe Stromversorgung muss auf den Türöffner abgestimmt sein. -
Seite 10: Namensschild Beschriften Und Anbringen
5.2 Namensschild beschriften und anbringen Entfernen Sie die durchsichtige Abdeckung des Namensschilds. Setzen Sie dazu einen Schraubenzieher an der Aussparung des Na- HB Pencil mensschilds und hebeln Sie die Abdeckung vorsichtig ab. Entnehmen Sie das innenliegende Papier und versehen Sie es mit Ihrem Namen. -
Seite 11: Türstation Montieren
5.3 Türstation montieren Bevor Sie beginnen: Planen Sie die Montage der Außenstation gründlich und gewissenhaft, um spätere Korrekturen zu vermeiden. Schaffen Sie einen Kabelkanal zur gewünschten Befestigungsstelle und verlegen Sie die Kabel. Überprüfen Sie eventuell bereits vorhandene Kabel auf einen einwandfreien Zustand. DIE TÜRSTATION DARF AUSSCHLIESSLICH AN WÄNDEN UND MAUERWERK MONTIERT WERDEN! Trennen Sie die Türstation von der Halterung. -
Seite 12: Bedienung
6. Bedienung 6.1 Hauptmenü Berühren Sie den Touchscreen, um das Hauptmenü anzuzeigen: Tippen Sie auf die Icons, um die entsprechende Funktion aufzurufen. 6.2 Besucheranruf Sobald ein Besucher klingelt, erscheint das Bild des Besuchers auf dem Bildschirm. Betätigen Sie die Taste [Sprechen] um ein Gespräch zu beginnen; betätigen Sie die Taste [Sprechen] erneut, um das Gespräch zu beenden. -
Seite 13: Icon Beschreibung
Icon Beschreibung Bild aufnehmen Video aufnehmen Sprechen Tür öffnen Display Einstellungen Tor öffnen (Helligkeit/Farbe/Kontrast) und Lautstärke Zurück zu [Hauptmenu] • Je nach Systemeinstellungen kann die Türstation automatisch Bilder oder Videos von Besuchern aufzeichnen. • Wischen Sie mit dem Finger im Hauptmenü nach unten, um ein zweites Hauptmenü zu öffnen. -
Seite 14: Videoüberwachung
6.3 Videoüberwachung Wenn Sie das [Kamera] Icon auf dem Hauptmonitor betätigen, geht das System in den Überwachungsmodus und zeigt das Bild der entsprechenden Türstation an. 6.4 Multimedia 6.4.1 Bild- & Videospeicher Sobald Sie eine microSD-Karte einlegen, kann der Monitor Bilder und Videos aufzeichnen. Wenn keine microSD-Karte vorhanden ist, können nur Bilder aufgezeichnet werden. -
Seite 15: Kommunikation Zwischen Mehreren Monitoren
6.5 Kommunikation zwischen mehreren Monitoren Tippen Sie auf das [Interkom]-Icon auf der Startseite und wählen Sie einen Monitor aus. Nach der Betätigung des Feldes [Anrufen] wird der ausgewählte Monitor angerufen. Nach Gesprächsannahme sind Sie mit dem entsprechenden Monitor verbun- den. Um das Gespräch zu beenden betätigen Sie die Taste [Beenden]. 6.6 Einstellungen Streichen Sie auf der Hauptseite nach rechts, um weitere Einstellungen zu sehen. -
Seite 16: Technische Daten
• Über [Melodie] kann der Klingelton für CAM1/Intercom eingestellt werden. • Über [Stumm] wird die Stumm-Funktion ein- und ausgeschaltet und die Zeitspanne für die Stumm-Funktion definiert. • Über [Addresse] können Sie [Interkom Ein/Aus] Intercom-Empfänger aktivieren oder deaktivieren und die Intercom-Adresse einstellen. Der Hauptmonitor sollte als “Master”, die Erweiterungsmonitore sollten als “Erw.1”... -
Seite 17: Entsorgung
Türstation Kategorie Spezifkationen 2-Draht für Türschloss mit intern. Stromversorgung / Anschlüsse 2-Draht Türschloss mit externer Stromversogung Beleuchtung LED für Nachtsicht Betriebstemperatur -30°C ~ +55°C 257g (ohne Regenschutz) Gewicht 330g (mit Regenschutz) 144 x 86 x 23 mm (ohne Regenschutz) Abmessungen (B x H x T) 147 x 86 x 35.5 mm (mit Regenschutz) Netzteil Kategorie...
