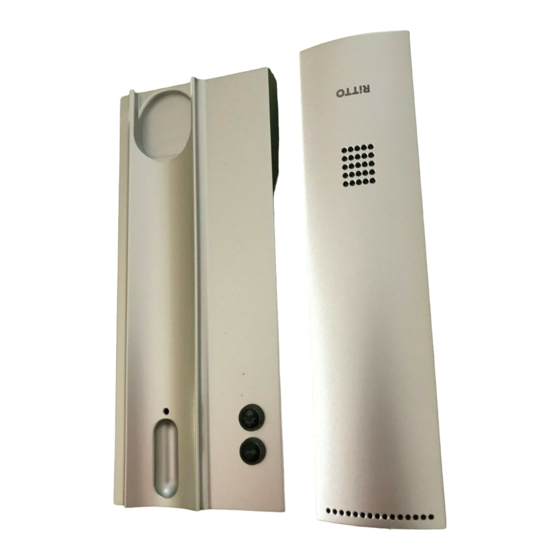

TWINBUS WOHNTELEFON 7630/..
MONTAGE · ANSCHLUSS · INBETRIEBNAHME · BEDIENUNG
Id.Nr. 230965 / Ausgabe 1/2003
Montage
Kabel abmanteln (Länge aus der Wand:
mind. 120 mm) und Anschlussklemme
gemäß Anschlussplan und Klemmen-
bezeichnung anschließen (siehe folgende
Seite). Schirm mit geeigneter Klemme
durchverbinden.
Mit einem Schraubendreher leicht in
die Öffnung unten am Gerät drücken (1)
und das Gehäuseoberteil anheben (2).
Anschlussklemme durch die Öffnung
des Gehäuseunterteils führen.
Montage ohne Schalterdose
Gehäuseunterteil durch die beweglichen
Laschen auf die Wand schrauben.
Montage auf Schalterdose
Gehäuseunterteil
durch
sprechenden Löcher auf die Schalter-
dose schrauben.
Anschlussklemme aufstecken.
Schwarzen Stecker der Wendelschnur
in die Buchse auf der Leiterplatte auf-
stecken (1).
Schnur durch die Zugentlastung führen
(2).
Gehäuseoberteil einhängen (3) und
herunterklappen (4).
Transparenten Stecker der Wendel-
schnur in den Hörer einrasten (5).
die
ent-
Gedruckt auf chlorfrei gebleichtem Papier
