RITTO TWINBUS
Beschreibung • Montage • Inbetriebnahme
Ausgabe 04/2006 / ld.-Nr. 400232468
Hinweis:
Bitte beachten Sie vor der Installation und Inbetrieb-
nahme die allgemeinen Hinweise in der aktuellen
Ausgabe des TwinBus Systemhandbuches.

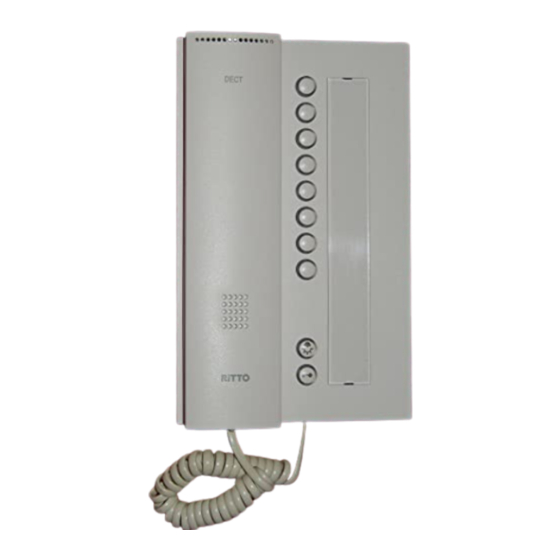

TwinBus Wohntelefon DECT 1 7680
Gerätebeschreibung
Das RITTO TwinBus Wohntelefon DECT 1 7680 ist für den
Sprechverkehr zur Türstation und zum Öffnen der Haupttür
und/oder Etagentür, sowie für die interne Kommunikation
(Haustelefonfunktion) mit Teilnehmern auf der gleichen Bus-
linie vorgesehen. Abhängig von der Anlage kann über das
Wohntelefon z. B. das Treppenhauslicht geschaltet werden.
Eingehende Rufe können auf ein Gigaset-Telefon der Marke
Siemens oder ins Telefonnetz weitergeleitet werden.
2

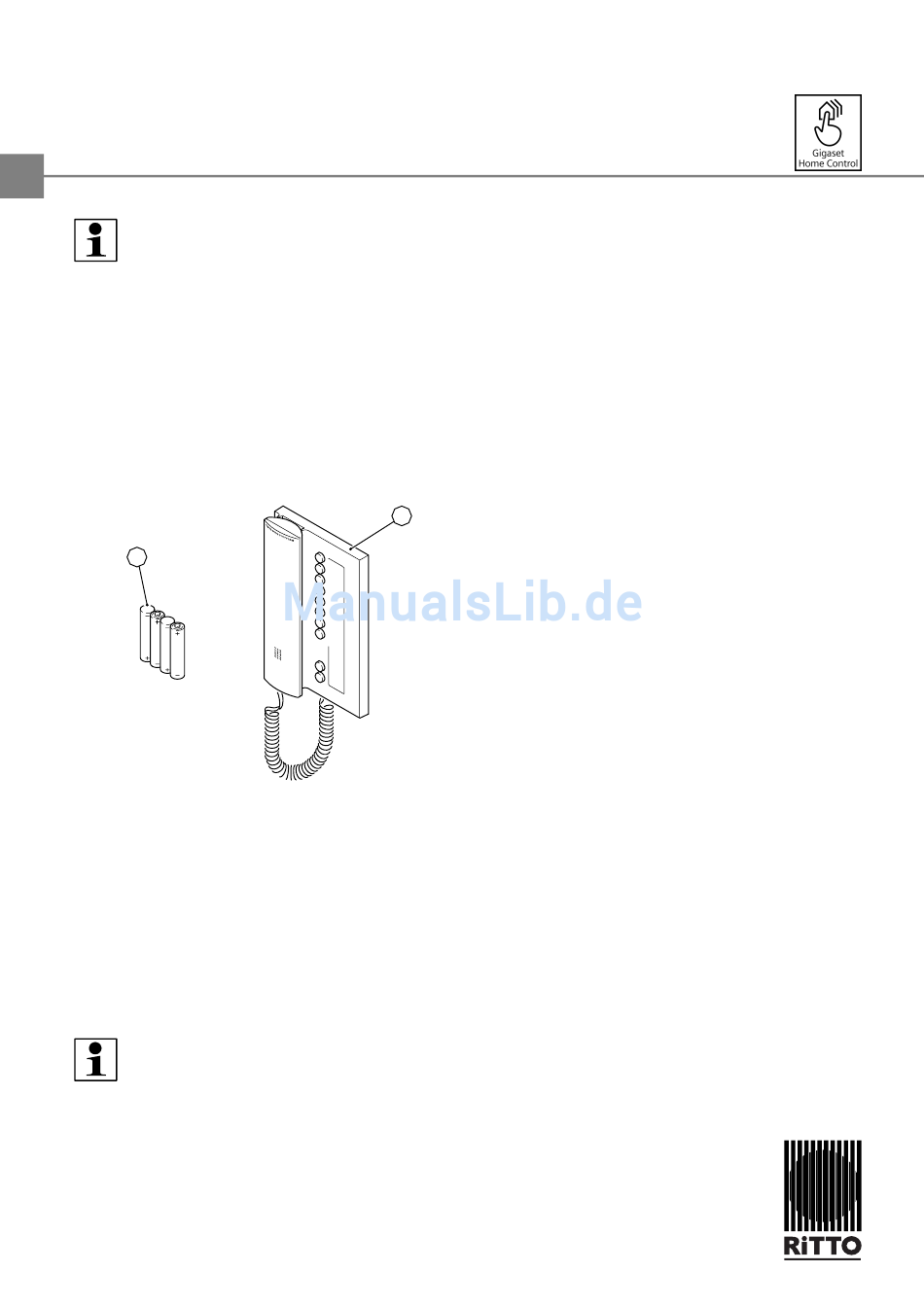

Lieferumfang
1.
RITTO TwinBus Wohntelefon DECT
2.
Akkus „Micro" (Ni-MH-Zellen, 800 mAh), 4 Stück
3
Montageanleitung
4
Bedienungsanleitung
Das Wohntelefon DECT wird mit Anschlussklemme für
TwinBus geliefert.
Die technische Gerätebeschreibung, Montage und Inbetrieb-
nahme für das RITTO TwinBus Wohntelefon DECT finden Sie
in dieser Montageanleitung.
Die Bedienung des RITTO TwinBus Wohntelefons DECT wird
in der Bedienungsanleitung beschrieben.
Hinweis:
Im Auslieferungszustand ist die oberste Taste mit
einem Sammelruf an alle Gigaset-Mobilteile belegt.
Wie die Tasten belegt werden, können Sie der
Bedienungsanleitung für das RITTO TwinBus Wohn-
telefon DECT entnehmen.
Inhaltsverzeichnis
Gerätebeschreibung
Lieferumfang ........................................................................... 1
Ausstattung ............................................................................. 2
DECT-Funktionen ................................................................... 2
Technische Daten ................................................................... 2
Zubehör .................................................................................. 2
Montagevoraussetzungen ...................................................... 2
Aufputzmontage...................................................................... 3
Unterputz-/Hohlwandmontage ................................................ 4
Montage als Tischgerät .......................................................... 5
Anschluss ............................................................................... 6
Einstellschutz .......................................................................... 6
TwinBus Wohntelefon DECT .................................................. 6
1
Inbetriebnahme mit dem Etagendrücker................................. 7
Einstellungen - TwinBus ........................................................ 8
Einstellungen löschen - TwinBus .......................................... 7
Einstellungen löschen - TwinBus ........................................... 8
TwinBus-Funktionen ............................................................... 9
Umgang mit Akkus................................................................ 10
Akku Wechseln / Einlegen .................................................... 10
Akku-leer Mitteilung .............................................................. 11
Anmelden an der Basisstation .............................................. 11
Modem Status / Diagnosehilfe .............................................. 11
00732-0
Gedruckt auf chlorfrei gebleichtem Papier.
Wohntelefon DECT
Art.-Nr. 1 7680
