Inhaltszusammenfassung für Tiiwee TWPIR02

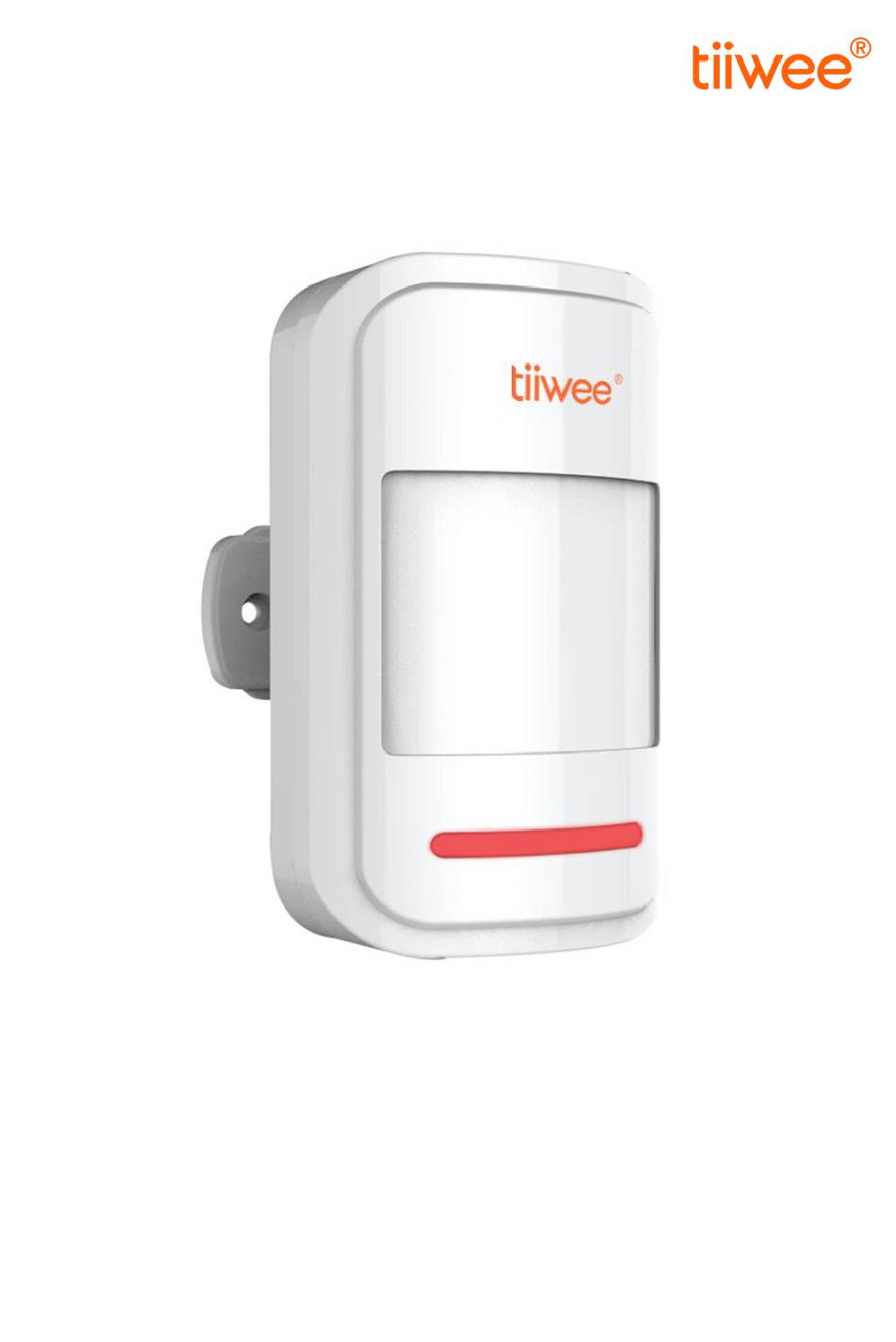

- Seite 1 Tiiwee PIR Motion Sensor TWPIR02 User Manual...
- Seite 9 WICHTIG: Der Sensor ist mit einer 5 Sekunden Pause zwischen zwei Signalen programmiert. Dies ist gewollt und dient dem Sparen von Batterie-Leistung. Was wird geliefert? 1 x Tiiwee PIR Bewegungsmelder TWPIR02 für das Tiiwee Home Alarm System 3 x Batterien, 1.5V AAA, alkalisch 1 x Kugelgelenk-Montageplatte 2 x Schrauben 1 x Klebepads für schraubenlose Montage...
- Seite 10 Produktübersicht und Aktivierung Öffnen Sie den Bewegungsmelder auf der Rückseite und setzen Sie die Batterien ein. Achten Sie auf die korrekte Polarität. Setzen Sie die Abdeckplatte wieder auf und verbinden Sie den Sensor mit den Montagekomponenten. Ihr PIR Bewegungs- melder ist nun fertig für die Montage. Installationshinweise Vermeiden Sie Positionen in der Nähe von Fenstern, Klimaanlagen, fluoreszierendem Licht, Heizungen und anderen Wärmequellen, Kühlschränken,...
- Seite 11 Setzen Sie den Bewegungsmelder in die Montageeinheit ein und stellen Sie den Winkel entsprechend ein. Es wird empfohlen, den Bewegungsmelder in einer Höhe von ca. 2m zu installieren. WICHTIG: Der PIR Bewegungsmelder ist sensitiv gegenüber vertikalen Bewegungen und weniger sensitiv gegenüber horizontalen Bewegungen. Es ist daher empfohlen, den Bewegungsmelder so zu installieren, dass eine heran- kommende Person erfasst wird und nicht eine Vorbeigehende.
-
Seite 12: Erweiterte Einstellungen
Bitte wechseln Sie die Batterien sobald als möglich. Verbinden des Bewegungsmelders mit einer Alarmeinheit Der Tiiwee PIR Bewegungsmelder ist kompatibel mit dem Tiiwee Home Alarm System und verbindet sich drahtlos mit allen 433 MHz Alarmeinheiten. WICHTIG: Die Anleitung zum Verbinden des PIR Bewegungsmelders mit dem Tiiwee Home Alarm System finden Sie in den entsprechenden Anleitungen der Tiiwee Alarmeinheiten. - Seite 13 Das Kontrolllicht kann ausgeschaltet werden, um im Batterie-Modus Strom zu sparen (“LED OFF position). Dies beeinflusst natürlich nicht die korrekte Funktion als PIR Sensor. Bitte beachten Sie aber, dass in diesem Fall die Geringe-Batterie-Anzeige ausgeschaltet ist. Eine Wartezeit von 5 Minuten kann gewählt werden. In dieser Einstellung besteht ach jeder wahrgenommenen Bewegung eine 5 Minuten Wartezeit bis wieder eine Bewegung wahrgenommen werden kann.
- Seite 14 1. Beide Schalter sind auf der "ON"-Position, wie auf Bild 1 zu sehen. Das LED Kontrolllicht leuchtet immer auf, wenn eine Bewegung wahrgenommen wird. Nach jeder wahrgenommenen Bewegung besteht eine 5 Sekunden Wartezeit bis wieder eine Bewegung wahrgenommen werden kann. Dies ist die Standardeinstellung und dient dazu, dass die Person den Bereich passieren kann, ohne wieder ein Signal auszulösen.
- Seite 15 Detektionsbereich Technische Spezifikationen Stromversorgung: Der PIR Bewegungsmelder wird durch 3 x AAA 1.5V alkalische Batterien oder durch einen externen Stromadaptor (5V) am micro-USB Port mit Strom versorgt. Im Falles des Stromadaptors können die Batterien im Gerät verbleiben. Sie dienen als Backup im Falle eines Stromausfalls. Der externe Stromadaptor ist nicht im Lieferumfang enthalten.
