Seite 3
PL D RUS UA LT LV CZ SK H RO E F I NL GR 3-5 mm VIII XIII I N S T R U K C J A O R Y G I N A L N A...
Seite 4
PL D RUS UA LT LV CZ SK H RO E F I NL GR XVII XVIII I N S T R U K C J A O R Y G I N A L N A...
Seite 5
PL D RUS UA LT LV CZ SK H RO E F I NL GR 1. stolik roboczy 1. work table 1. Werkbank 2. przedłużenie stolika 2. work table extension 2. Tischverlängerung 3. podstawa 3. base 3. Gestell 4. noga 4.
PL D RUS UA LT LV CZ SK H RO E F I NL GR Przeczytać instrukcję Stosować rękawice ochronne Używać gogle ochronne Read the operating instruction Use protective gloves Wear protective goggles Bedienungsanleitung durchgelesen Schutzhandschuhe verwenden Schutzbrille tragen Прочитать инструкцию Необходимо...

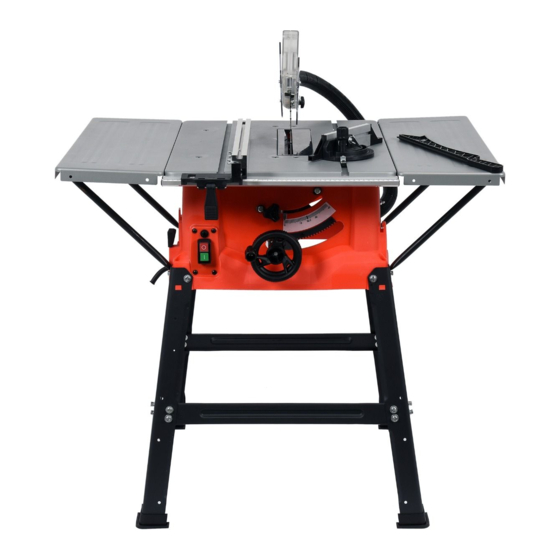

Das Gerät wird komplett geliefert, aber vor der Inbetriebnahme müssen einige Montagearbeiten, wie unten beschrieben, durch- geführt werden. Mit dem Produkt wird eine Trennscheibe und ein Maschinengestell geliefert. TECHNISCHE DATEN Parameter Maßeinheit Wert Katalog-Nr. YT-82165 Nennspannung [V~] 220-240 Nennfrequenz [Hz] Nennleistung...
beteiligt sind, das Werkzeug oder das Verlängerungskabel berühren. Halten Sie Unbeteiligte Personen vom Arbeitsplatz fern. Lagerung des Gerätes Das Gerät sollte an einem trockenen, geschlossenen Ort und außerhalb der Reichweite von Kindern ge- lagert werden. Überlasten Sie das Werkzeug nicht. Die Arbeit wird bei bestimmungsgemäßem Einsatz des Werkzeugs effi zienter und sicherer. Benutzen Sie das richtige Werkzeug.
Seite 21
Verwenden Sie keine beschädigten Trennscheiben. Vor Beginn der Arbeiten ist die Trennscheibe zu untersuchen und bei Rissen, Ausbrüchen, Biegungen, Zahnbrüchen oder sonstigen Beschädigungen ist die Scheibe vor Arbeitsbeginn zu erneuern. Halten Sie die Scheibe an der Klemmöff nung fest und schlagen Sie mit dem Kunststoff -Schraubendrehergriff leicht gegen den Scheiben- körper.
Seite 22
In den Öff nungen in den Ecken des Sägegestells werden mit Schrauben die Gestellfüße und die unteren Teilen der Tischstützen (III). montiert. Stecken Sie die Gummikappen (IV) auf die Maschinenfüße. In der Mitte der Maschinenfüße sind Öff nungen zum Verschrauben der Verstärkungen (V) der Verlängerung.
in die Schiene am Tischrand eingeführt und anschließend neu positioniert werden. Das Absenken des Hebels arretiert die Füh- rungsleiste. Die Schiene am Tischrand ist mit zwei Skalen ausgestattet, die den Abstand zwischen der Führung und dem Säge- blatt in Abhängigkeit von der Einstellung der Führung zum Schneiden von dicken oder dünnen Materialien anzeigen. Einstellen des Längsschnittwinkels (XVI) Schieben Sie die Führungsleiste zur Einstellung des Längswinkels in eine der Schlitzen des Arbeitstisches ein.
