STUHL SR 310/3 Bedienungsanleitung

Bedienungsanleitung

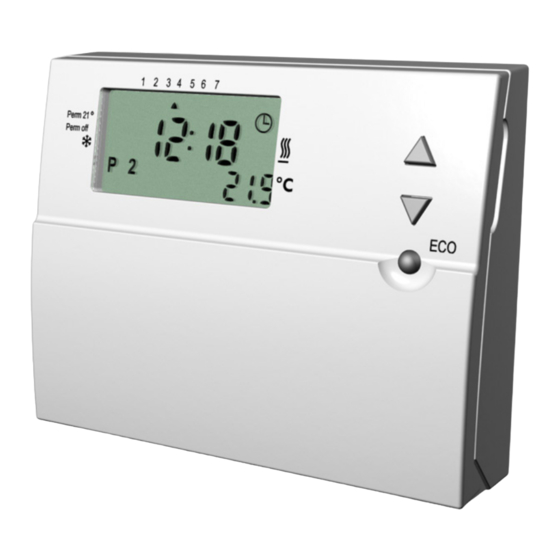

Uhrenthermostat
SR 310/3
1.0 Bestimmungsgemäße Verwendung
Verwendung
Der Uhrenthermostat ist geeignet zur Regelung der Temperatur in Wohn- und Ge-
schäftsräumen, jedoch nicht für Räume mit starker Schmutzentwicklung (Montage-
hallen). So wird beispielsweise während der Bürozeiten auf Normaltemperatur und
bei Büroende auf reduzierte Temperatur (Energiesparprogramm) geregelt. Beginn und
Ende der Normal- und Energiespartemperatur können frei programmiert werden.

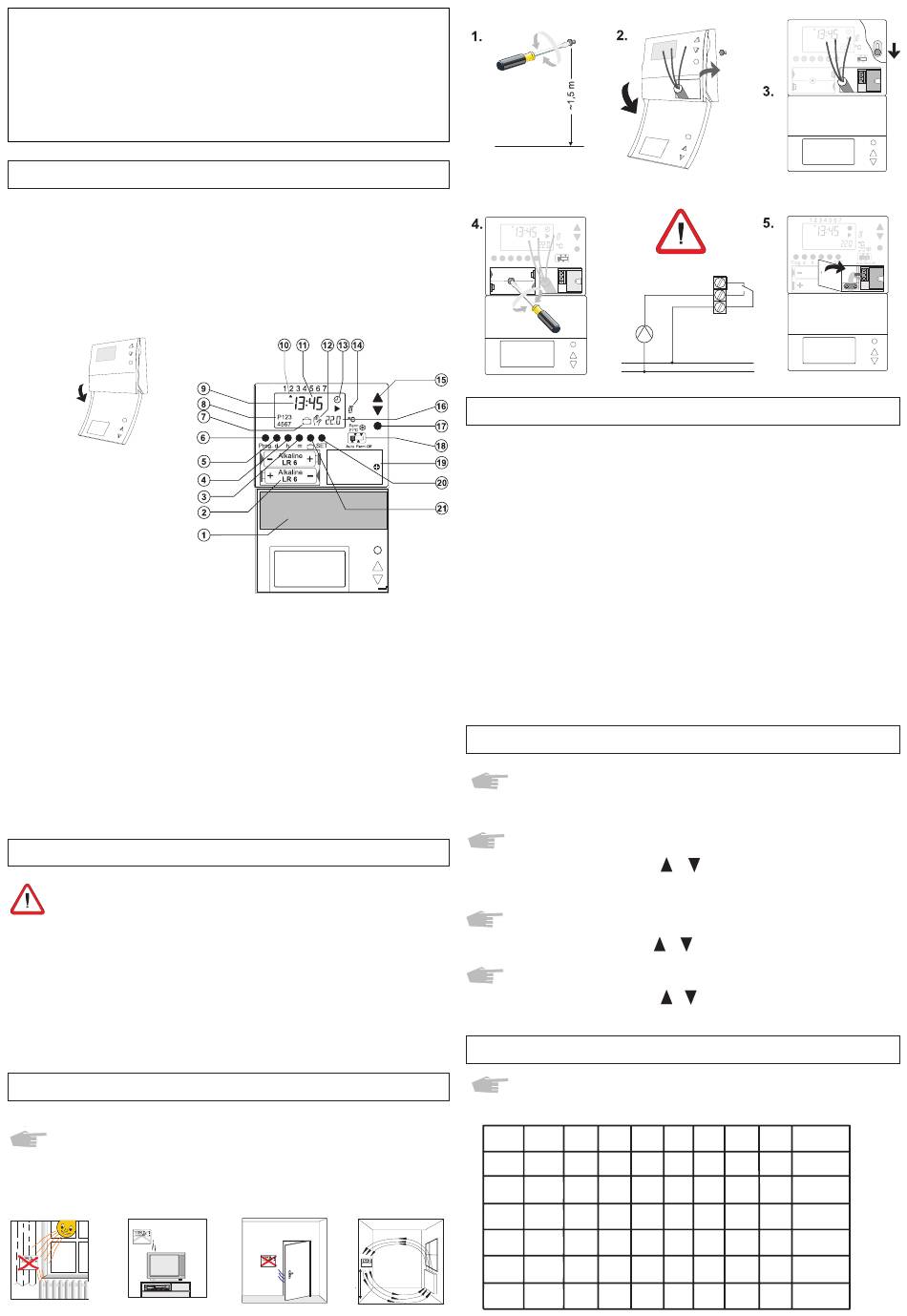

1 Typenschild
2 Batteriefach
3 Minuten einstellen
4 Stunden einstellen
5 Wochentag einstellen
6 Programm abfragen/ ändern
7 Symbol Ferienprogramm aktiv
8 Anzeige Grundprogramm P1 .. P6 aktiv
9 Anzeige aktuelle Uhrzeit (Stunde)
10 Anzeige aktueller Wochentag
11 Anzeige aktuelle Uhrzeit (Minute)
12 Anzeige manuelle Temperaturänderung
13 Anzeige Automatik Betrieb
14 Anzeige Heizung ist EIN
15 Änderungstasten
16 Temperaturanzeige
17 Spartaste ECO
18 Programmwahlschalter
19 Fach für den elektrischen Anschluß
20 Wandabgleich, Regelgenauigkeit, Zykluszeiten einstellen
21 Ferienprogramm aktivieren
2.0 Sicherheit
Achten Sie bei Montage und Demontage des Uhrenthermostaten darauf, daß
die Anschlußleitung spannungsfreigeschalten ist!
Das Gerät darf nicht auf einen leitenden Untergrund montiert werden!
Der Anschluß und die Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Werden Uhrenthermostate mit anderen Geräten in
einer Anlage verwendet, so ist darauf zu achten, daß die gesamte Anlage
keine Funkstörung verursacht. Die nationalen Vorschriften und die jeweiligen
Sicherheitsbestimmungen sind zu beachten. Eingriffe und Veränderungen am
Gerät haben den Verlust des Garantieanspruchs zur Folge.
3.0 Montage
Befestigen Sie den Sockel an der Wand ca. 1,5 m über dem Fußboden,
möglichst an einer Innenwand, an der die Luft ungehindert zirkulieren kann
Schließen Sie den Sockel entsprechend dem Anschlußbild an.
4.0 Batterie einlegen/wechseln (Typ Alkaline LR 6)
Batterien einlegen: 1. Öffnen Sie den Frontdeckel des Uhrenthermostaten.
Empfehlung:
Batterien wechseln: Das Programm bleibt ohne Batterien für einige Minuten
Verhalten mit leeren Batterien:
Die Anzeige blinkt noch einige Tage. Danach bleibt die Uhr stehen. Der letzte Relais-
zustand bleibt erhalten. Die Heizung wird nicht mehr geregelt.
5.0 Erstinbetriebnahme
Entfernen Sie den Isolierstreifen im Batteriefach.
Drücken Sie danach die Taste RES.
Aktueller Wochentag einstellen:
Halten Sie die Taste d fest.
Stellen Sie mit den Tasten
Aktuelle Uhrzeit einstellen:
Halten Sie die Taste h fest.
Stellen Sie mit den Tasten
Halten Sie die Taste m fest.
Stellen Sie mit den Tasten
Lassen Sie die Tasten los.
6.0 Grundprogramm abfragen
Drücken Sie mehrfach die Taste Prog.
Es werden nacheinander die 6 wählbare Grundprogramme angezeigt.
Zeit Mo
Prog 1 6.00
o
Prog 2
22.00 o
Prog 3
6.00 o
OK
o
Prog 4
22.00
Prog 5
8.00
Prog 6 23.30
OFF
ON
L
N
2. Beachten Sie die Polung und legen Sie neue typengleiche
Batterien ein.
3. Schließen Sie den Frontdeckel des Uhrenthermostaten.
Überprüfen Sie von Zeit zu Zeit die Batterien; auslaufende
Batterien beschädigen Ihr Gerät .
erhalten.
1. Entnehmen Sie die verbrauchten Batterien.
2. Entsorgen Sie die verbrauchten Batterien umweltgerecht.
3. Verwenden Sie nur neue, typengleiche Alkaline LR6 Zellen.
4. Beachten Sie die Polung und legen Sie die Batterien ein.
/ den aktuellen Wochentag ein.
/ die Stunde der aktuellen Uhrzeit ein.
/ die Minuten der aktuellen Uhrzeit ein.
Di
Mi Do Fr Sa
o o o o o
o o o o o
o o o o
o o o o
o
o
So Temp.
21°C
o
o
18°C
21°C
18°C
o
21°C
o
18°C
