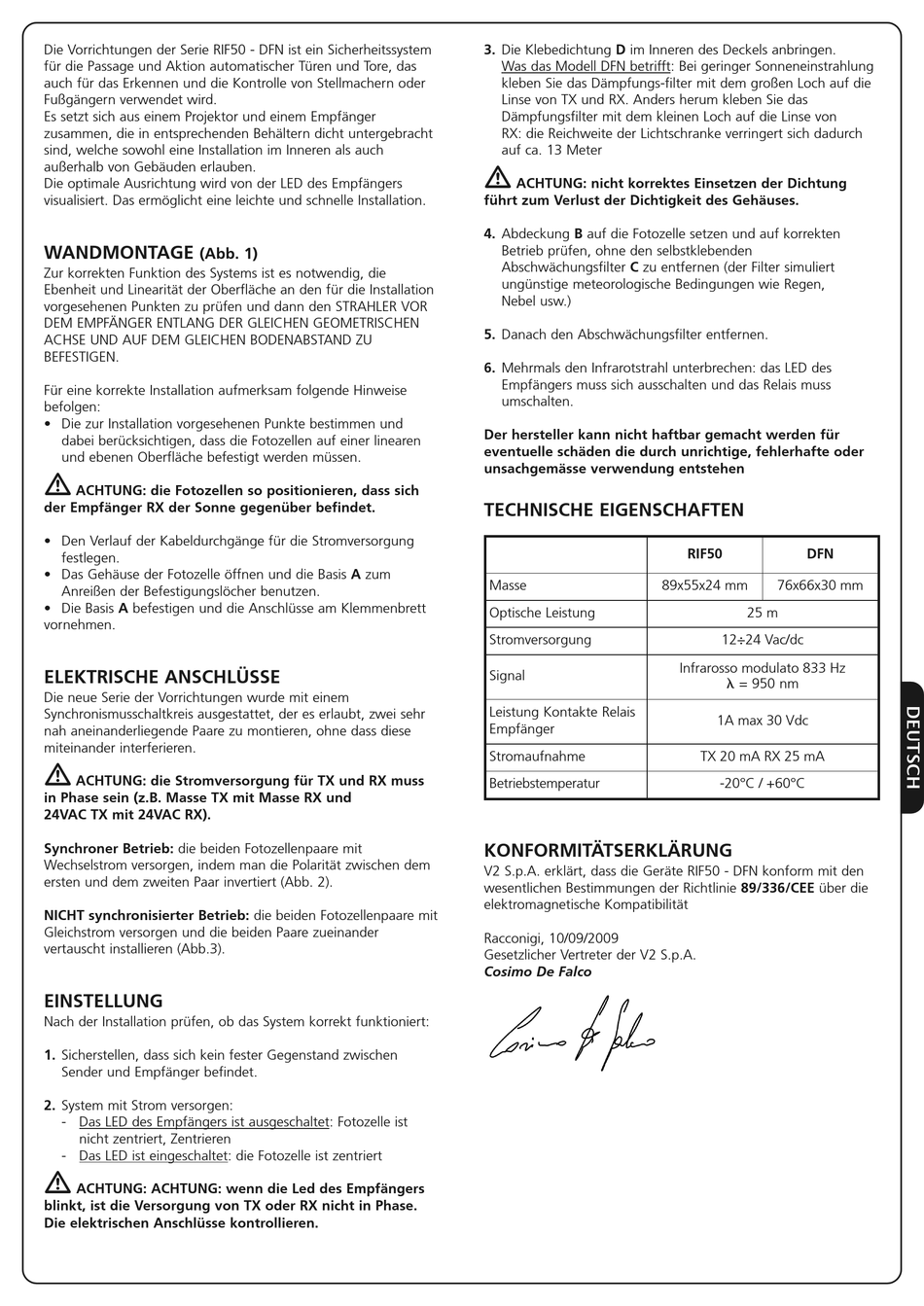

Die Vorrichtungen der Serie RIF50 - DFN ist ein Sicherheitssystem

für die Passage und Aktion automatischer Türen und Tore, das

auch für das Erkennen und die Kontrolle von Stellmachern oder

Fußgängern verwendet wird.

Es setzt sich aus einem Projektor und einem Empfänger

zusammen, die in entsprechenden Behältern dicht untergebracht

sind, welche sowohl eine Installation im Inneren als auch

außerhalb von Gebäuden erlauben.

Die optimale Ausrichtung wird von der LED des Empfängers

visualisiert. Das ermöglicht eine leichte und schnelle Installation.

WANDMONTAGE

(Abb. 1)

Zur korrekten Funktion des Systems ist es notwendig, die

Ebenheit und Linearität der Oberfläche an den für die Installation

vorgesehenen Punkten zu prüfen und dann den STRAHLER VOR

DEM EMPFÄNGER ENTLANG DER GLEICHEN GEOMETRISCHEN

ACHSE UND AUF DEM GLEICHEN BODENABSTAND ZU

BEFESTIGEN.

Für eine korrekte Installation aufmerksam folgende Hinweise

befolgen:

• Die zur Installation vorgesehenen Punkte bestimmen und

dabei berücksichtigen, dass die Fotozellen auf einer linearen

und ebenen Oberfläche befestigt werden müssen.

ACHTUNG: die Fotozellen so positionieren, dass sich

der Empfänger RX der Sonne gegenüber befindet.

• Den Verlauf der Kabeldurchgänge für die Stromversorgung

festlegen.

• Das Gehäuse der Fotozelle öffnen und die Basis A zum

Anreißen der Befestigungslöcher benutzen.

• Die Basis A befestigen und die Anschlüsse am Klemmenbrett

vornehmen.

ELEKTRISCHE ANSCHLÜSSE

Die neue Serie der Vorrichtungen wurde mit einem

Synchronismusschaltkreis ausgestattet, der es erlaubt, zwei sehr

nah aneinanderliegende Paare zu montieren, ohne dass diese

miteinander interferieren.

ACHTUNG: die Stromversorgung für TX und RX muss

in Phase sein (z.B. Masse TX mit Masse RX und

24VAC TX mit 24VAC RX).

Synchroner Betrieb: die beiden Fotozellenpaare mit

Wechselstrom versorgen, indem man die Polarität zwischen dem

ersten und dem zweiten Paar invertiert (Abb. 2).

NICHT synchronisierter Betrieb: die beiden Fotozellenpaare mit

Gleichstrom versorgen und die beiden Paare zueinander

vertauscht installieren (Abb.3).

EINSTELLUNG

Nach der Installation prüfen, ob das System korrekt funktioniert:

1. Sicherstellen, dass sich kein fester Gegenstand zwischen

Sender und Empfänger befindet.

2. System mit Strom versorgen:

- Das LED des Empfängers ist ausgeschaltet: Fotozelle ist

nicht zentriert, Zentrieren

- Das LED ist eingeschaltet: die Fotozelle ist zentriert

ACHTUNG: ACHTUNG: wenn die Led des Empfängers

blinkt, ist die Versorgung von TX oder RX nicht in Phase.

Die elektrischen Anschlüsse kontrollieren.

3. Die Klebedichtung D im Inneren des Deckels anbringen.

Was das Modell DFN betrifft: Bei geringer Sonneneinstrahlung

kleben Sie das Dämpfungs-filter mit dem großen Loch auf die

Linse von TX und RX. Anders herum kleben Sie das

Dämpfungsfilter mit dem kleinen Loch auf die Linse von

RX: die Reichweite der Lichtschranke verringert sich dadurch

auf ca. 13 Meter

ACHTUNG: nicht korrektes Einsetzen der Dichtung

führt zum Verlust der Dichtigkeit des Gehäuses.

4. Abdeckung B auf die Fotozelle setzen und auf korrekten

Betrieb prüfen, ohne den selbstklebenden

Abschwächungsfilter C zu entfernen (der Filter simuliert

ungünstige meteorologische Bedingungen wie Regen,

Nebel usw.)

5. Danach den Abschwächungsfilter entfernen.

6. Mehrmals den Infrarotstrahl unterbrechen: das LED des

Empfängers muss sich ausschalten und das Relais muss

umschalten.

Der hersteller kann nicht haftbar gemacht werden für

eventuelle schäden die durch unrichtige, fehlerhafte oder

unsachgemässe verwendung entstehen
