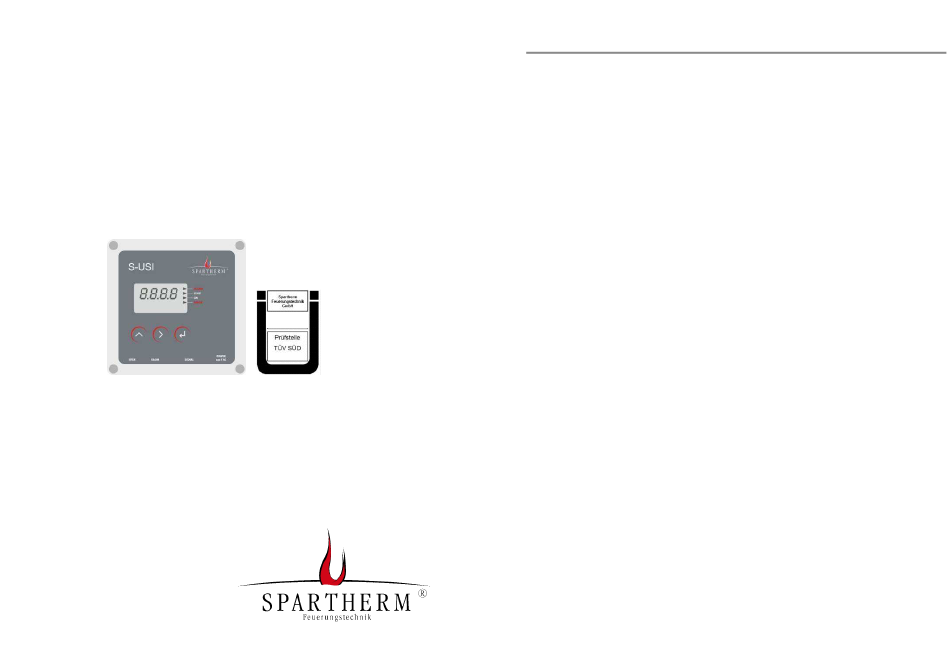

S-USI
Spartherm Unterdruck- Schaltinterface
Montage- und Betriebsanleitung
Hinweis:
Gewährleistungsansprüche entfallen,
soweit die Montage- und
Betriebsanleitung nicht beachtet wird.
-Technische Änderungen
und Irrtümer vorbehalten-
(Stand 05/14)
SPARTHERM
Feuerungstechnik GmbH
Maschweg 38
D - 49324 Melle
Z85.1-12
1. Vorwort / Qualitätsphilosophie
Vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Bitte lesen Sie vor Montage und Inbetriebnahme Ihres Differenzdruck-
Kontrollschalters S-USI unbedingt die Anleitung! Diese enthält wichtige
Hinweise! So vermeiden Sie Schäden, die durch unsachgemäße Montage
oder Bedienung hervorgerufen werden können.
Bitte beachten Sie auch die Anleitungen für Ihren Ofen und Ihre raumlufttech-
nischen Anlagen (Lüftung etc.).
In einer Welt des Überflusses und der Massenproduktion verbinden wir
unseren Namen mit dem Credo unseres Inhabers Herrn Gerhard Manfred
Rokossa:
„Hohe technische Qualität kombiniert mit zeitgerechtem Design und Dienst am
Kunden zu dessen Zufriedenheit und Weiterempfehlung." Wir bieten Ihnen
zusammen mit unseren Fachhandelspartnern erstklassige Produkte, die
emotional berühren und Gefühle wie Geborgenheit und Behaglichkeit
ansprechen. Damit dies auch gelingt, empfehlen wir Ihnen die Betriebsanlei-
tung aufmerksam zu lesen, so dass Sie Ihren Kaminofen schnell und umfas-
send kennen lernen.
Außer den Informationen zur Bedienung enthält diese Anleitung auch wichtige
Wartungs- und Betriebshinweise für Ihre Sicherheit sowie die Werterhaltung
Ihres Spartherm Brennzellen - Zubehör und gibt Ihnen wertvolle Tipps und
Hilfen.
Sollten Sie weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
Allzeit ein schönes Feuer.
Ihr Spartherm Team
G.M. Rokossa
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Spartherm S-USI
Inhaltszusammenfassung für Spartherm S-USI
- Seite 1 Außer den Informationen zur Bedienung enthält diese Anleitung auch wichtige Wartungs- und Betriebshinweise für Ihre Sicherheit sowie die Werterhaltung Ihres Spartherm Brennzellen - Zubehör und gibt Ihnen wertvolle Tipps und Hilfen. Sollten Sie weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
-
Seite 2: Inhaltsverzeichnis
14.5 Garantieausschluss Druckeingänge beim Transport nicht verschließen. 14.6 Mängelbeseitigung / Instandsetzung Eine sichere Funktion des S-USI ist nur dann gegeben, wenn er den 14.7 Verlängerung der Garantiezeit individuellen Gegebenheiten vor Ort entsprechend den Herstelleran- 14.8 Ersatzteile weisungen eingebaut ist. -
Seite 3: Funktions- Und Systembeschreibung
Situation führen“. Soft- und Hardware sind entsprechend der Klasse B Spannungsversorgung des Systems führen zu einem sicheren, definierten nach EN 60730 – 1 Anhang H bzw. VDE 0116 ausgeführt. Der S-USI hat die Zustand, nämlich einer Störabschaltung. notwendige CE-Kennzeichnung nach EMV-, Niederspannungs- und Maschi- nenrichtlinie. -
Seite 4: Einsatzgebiete Und Notwendiges Zubehör
Tipp: Der S-USI eignet sich hervorragend zum Einjustieren einer Lüftungsan- Unterdrucks am Schornsteineintritt erforderlich lage bei gleichzeitigem Betrieb des Ofens: durch Ablesen der Werte am S-USI des Rauchrohrs (notwendig) bekommt man einen Überblick über den Differenzdruck bei verschiedenen Art.-Nr. 1018614 Betriebszuständen der Lüftung (Normalbetrieb, Partybetrieb, Störfall). -
Seite 5: Anschlussbedingungen / Einsatzgrenzen
Für den Differenzdruck-Kontrollschalter S-USI gelten, wie für alle technischen Produkte, für den störungsfreien Betrieb bestimmte Systemanforderungen. Das Gerät darf nur in Verbindung mit den von Spartherm für die Verwendung zugelassenen Feuerstätten eingesetzt werden. Die Feuerstätten müssen an einen geeigneten Schornstein (Ausführung nach DIN V 18160, Bemessung nach DIN EN 13384) angeschlossen sein und gemäß... -
Seite 6: Montage Und Anschluss Des Temperaturmessadapters
Silikonschlauch (Spartherm Art.-Nr. 1018616) mit Nennweite 13229 oder EN 12815. Über diesen TÜV-geprüften und eigensicheren 5 mm mit dem Druckmessrohr verbunden. Falls der S-USI im gleichen Raum Temperaturmessadapter (Dehnstab-Thermostat) am Rauchrohr wird das montiert wird, in dem auch der Ofen steht, bleibt der Druckanschluss „Raum“... -
Seite 7: Montage Der S-Usi Zentraleinheit
Ofens. Dazu kann der S-USI auch einfach innerhalb der Ofenverkleidung in der Nähe des Zuluftgitters abgelegt werden. Falls der S-USI nicht im gleichen Aufstellraum / Luftverbund wie der Ofen montiert werden soll (z.B. im Keller), muss der Druckanschluss „Raum“ min. 105 mm unbedingt über den Spartherm Silikonschlauch mit dem Aufstellraum in... -
Seite 8: Elektrischer Anschluss Des S-Usi
Lüftungsanlage / der Abluftventilator für den Zeitraum der Einschaltver- zögerung abgeschaltet. Hauptsicherung 125 mA (Träge) Bei „Alarm“ über den S-USI muss direkt die gesamte Lüftung oder der Abluftventilator der Lüftungsanlage spannungslos geschaltet werden. Klemme 11+13: Schraubklemmen für Hierzu Klemme 22+23 des S-USI wie dargestellt direkt in die Spannungs- Versorgungsspannung 230 VAC versorgung der Lüftung / des Abluftventilators schalten:... -
Seite 9: Inbetriebnahme Und Bedienung Des S-Usi
Falls die Lüftungsanlage über einen potentialfreien Kontakt angesteuert Der Testmodus kann zur Funktionsüberprüfung und Einregulierung der werden kann, kann dieser Kontakt über die Klemmen 22 + 23 des S-USI Lüftungsanlage verwendet werden. Der Testmodus kann nur aktiviert geschleift werden. Bei Auslösen des S-USI wird dann die Lüftung abgeschal- werden, wenn der Ofen nicht brennt bzw. - Seite 10 Das Schaltrelais fällt ab (Klemme 22 + 23 offen). Der Testmodus ist beendet (Klemme 22+23 offen) - die Lüftung wird abgeschaltet. In (Displayanzeige blinkt nicht mehr) und der S-USI geht dauerhaft in den der unteren Anzeige wird die verbleibende Zeit für die Ein- Alarmzustand (=Regelbetrieb)! Weitere Schritte siehe Regelbetrieb schaltverzögerung in Minuten angezeigt.
-
Seite 11: Regelbetrieb & Alarmzustand
Druckgrenzwert angezeigt. angezeigte Störung beseitigt und der S-USI ist betriebsbereit. a2.) der Ofen ist in Betrieb = Klemme 1+2 am S-USI offen: Nur wenn der e) Unterschreitet der gemessene Druck den eingestellten Grenzwert blinkt das angezeigte Differenzdruck größer als der P min-Wert ist, kann die weitere Zeichen „Tv“. -
Seite 12: Zyklischer Nullpunktabgleich
Bezirksschornsteinfegermeisters (BZSFM) hat der Betreiber ihm der Alarm kann auch zurückgesetzt werden, wenn der angezeigte Differenz- die protokollierten Einstellungen am S-USI vorzulegen. druck kleiner als P min ist. Der S-USI beginnt wieder mit b) und wartet auf ein erneutes Startsignal. Datum... -
Seite 13: Beseitigung Von Störungen
T0-Zeit (2 Minuten) auf „ON“. Sollte der angezeigte Wert größer 1 ansaugen. sein, dann den Druckmessschlauch abziehen. Nach Ablauf der Verzögerungs- Pfeil steht bei ALARM zeit Tv (30 Sekunden) muß der Differenzdruck-Kontrollschalter S-USI in den vorausgegangener Korrekte Versorgungs- Alarmzustand gehen (Testmodus wird verlassen!) und die Lüftungsanlage / Spannungsausfall bzw. -
Seite 14: Technische Daten
Konformitätserklärung aktives Relais heißt „kein Fehler“ Anzeige LC-Display mit 4 großen Ziffern für Anzeige Differenzdruck bis 200 Pa, Schrittweite 0.2 Pa. Temperaturmessadapter für S-USI (Zubehör) 3 kleine Ziffern für Grenzwert oder Einschaltverzögerung und Edelstahlfühler mehrere Sonderzeichen. inklusive Blech-Gehäuse nach EN 14597:2005-12 Elektrischer Anschluss Schraubklemmen für Draht-... -
Seite 15: Maßzeichnung
Deutschland und der Europäischen Union. Die Garantiezeit und Umfang der START BETRIEB STÖRUNG Garantie wird im Rahmen dieser Bedingungen außerhalb der gesetzlichen Gewährleistung, die unberührt bleibt, gewährt. Die Firma Spartherm Feue- rungstechnik GmbH übernimmt eine 5-jährige Garantie für: - Grundkorpus Brennzellen - Grundkorpus Kaminöfen - Grundkorpus Kaminkassetten - Grundkorpus Kamintüren... -
Seite 16: Wirksamkeitserfordernis Für Die Garantie
Materialfehler oder auf einen Herstellerfehler beruhen 14.4 Wirksamkeitserfordernis für die Garantie und die übrigen Bedingungen dieses Garantieversprechens eingehalten sind. Im Rahmen dieses Garantieversprechens behält sich die Firma Spartherm Garantiezeit beginnt Auslieferungsdatum Händ- Feuerungstechnik GmbH vor, entweder den Mangel zu beseitigen oder das ler/Zwischenhändler. -
Seite 17: Für Ihre Notizen
Für Ihre Notizen 15. EG-Konformitätserklärung Hersteller: Spartherm Feuerungstechnik GmbH Maschweg 38 D-49324 Melle Produktbezeichnung: Differenzdruck-Kontrollschalter S-USI Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein: 2004/108/EC: Elektromagnetische Verträglichkeit („EMV- Richtlinie“) 2006/95/EC: Elektrische Betriebsmittel innerhalb bestimmter Spannungsgrenzen („Niederspannungsrichtlinie“) 2006/42/EC: Maschinen („Maschinen-Richtlinie“) -
Seite 18: Kundendienst & Ersatzteile
16. Kundendienst & Ersatzteile Sollten Sie jemals ein Problem mit Ihrem Differenzdruck-Kontrollschalter S-USI haben oder lassen sich Störungen nicht beheben, wenden Sie sich bitte an Ihren autorisierten Fachhändler. Ihr Fachhändler: Spartherm Feuerungstechnik GmbH Maschweg 38 D-49324 Melle Germany Phone: +49 / (0)5422 / 9441- 0...
