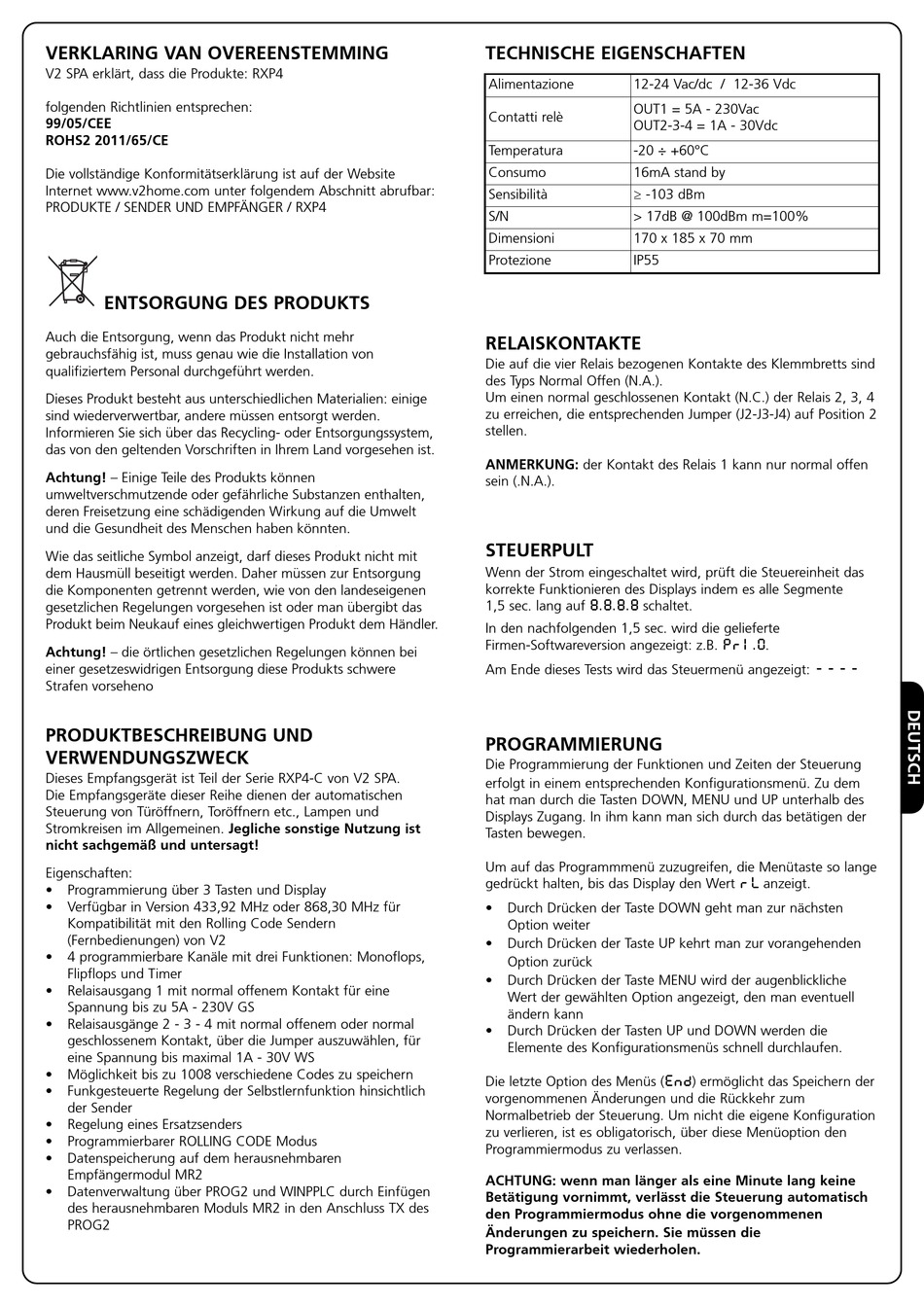

V2 RXP4 Handbuch Seite 19

VERKLARING VAN OVEREENSTEMMING
V2 SPA erklärt, dass die Produkte: RXP4
folgenden Richtlinien entsprechen:
99/05/CEE
ROHS2 2011/65/CE
Die vollständige Konformitätserklärung ist auf der Website
Internet www.v2home.com unter folgendem Abschnitt abrufbar:
PRODUKTE / SENDER UND EMPFÄNGER / RXP4
ENTSORGUNG DES PRODUKTS
Auch die Entsorgung, wenn das Produkt nicht mehr
gebrauchsfähig ist, muss genau wie die Installation von
qualifiziertem Personal durchgefuhrt werden.
Dieses Produkt besteht aus unterschiedlichen Materialien: einige
sind wiederverwertbar, andere mussen entsorgt werden.
Informieren Sie sich uber das Recycling- oder Entsorgungssystem,
das von den geltenden Vorschriften in Ihrem Land vorgesehen ist.
Achtung! – Einige Teile des Produkts können
umweltverschmutzende oder gefährliche Substanzen enthalten,
deren Freisetzung eine schädigenden Wirkung auf die Umwelt
und die Gesundheit des Menschen haben könnten.
Wie das seitliche Symbol anzeigt, darf dieses Produkt nicht mit
dem Hausmull beseitigt werden. Daher mussen zur Entsorgung
die Komponenten getrennt werden, wie von den landeseigenen
gesetzlichen Regelungen vorgesehen ist oder man ubergibt das
Produkt beim Neukauf eines gleichwertigen Produkt dem Händler.
Achtung! – die örtlichen gesetzlichen Regelungen können bei
einer gesetzeswidrigen Entsorgung diese Produkts schwere
Strafen vorseheno
PRODUKTBESCHREIBUNG UND
VERWENDUNGSZWECK
Dieses Empfangsgerät ist Teil der Serie RXP4-C von V2 SPA.
Die Empfangsgeräte dieser Reihe dienen der automatischen
Steuerung von Türöffnern, Toröffnern etc., Lampen und
Stromkreisen im Allgemeinen. Jegliche sonstige Nutzung ist
nicht sachgemäß und untersagt!
Eigenschaften:
• Programmierung über 3 Tasten und Display
• Verfügbar in Version 433,92 MHz oder 868,30 MHz für
Kompatibilität mit den Rolling Code Sendern
(Fernbedienungen) von V2
• 4 programmierbare Kanäle mit drei Funktionen: Monoflops,
Flipflops und Timer
• Relaisausgang 1 mit normal offenem Kontakt für eine
Spannung bis zu 5A - 230V GS
• Relaisausgänge 2 - 3 - 4 mit normal offenem oder normal
geschlossenem Kontakt, über die Jumper auszuwählen, für
eine Spannung bis maximal 1A - 30V WS
• Möglichkeit bis zu 1008 verschiedene Codes zu speichern
• Funkgesteuerte Regelung der Selbstlernfunktion hinsichtlich
der Sender
• Regelung eines Ersatzsenders
• Programmierbarer ROLLING CODE Modus
• Datenspeicherung auf dem herausnehmbaren
Empfängermodul MR2
• Datenverwaltung über PROG2 und WINPPLC durch Einfügen
des herausnehmbaren Moduls MR2 in den Anschluss TX des
PROG2
TECHNISCHE EIGENSCHAFTEN
Alimentazione 12-24 Vac/dc / 12-36 Vdc
OUT1 = 5A - 230Vac
Contatti relè
OUT2-3-4 = 1A - 30Vdc
Temperatura -20 ÷ +60°C
Consumo 16mA stand by
Sensibilità ≥ -103 dBm
S/N > 17dB @ 100dBm m=100%
Dimensioni 170 x 185 x 70 mm
Protezione IP55
RELAISKONTAKTE
Die auf die vier Relais bezogenen Kontakte des Klemmbretts sind
des Typs Normal Offen (N.A.).
Um einen normal geschlossenen Kontakt (N.C.) der Relais 2, 3, 4
zu erreichen, die entsprechenden Jumper (J2-J3-J4) auf Position 2
stellen.
ANMERKUNG: der Kontakt des Relais 1 kann nur normal offen
sein (.N.A.).
STEUERPULT
Wenn der Strom eingeschaltet wird, pru ̈ ft die Steuereinheit das
korrekte Funktionieren des Displays indem es alle Segmente
8.8.8.8
1,5 sec. lang auf schaltet.
In den nachfolgenden 1,5 sec. wird die gelieferte
Firmen-Softwareversion angezeigt: z.B.
Am Ende dieses Tests wird das Steuermenu ̈ angezeigt:
PROGR MMIERUNG
Die Programmierung der Funktionen und Zeiten der Steuerung
erfolgt in einem entsprechenden Konfigurationsmenu ̈ . Zu dem
hat man durch die Tasten DOWN, MENU und UP unterhalb des
Displays Zugang. In ihm kann man sich durch das betätigen der
Tasten bewegen.
Um auf das Programmmenü zuzugreifen, die Menütaste so lange
gedrückt halten, bis das Display den Wert
Durch Dru ̈ cken der Taste DOWN geht man zur nächsten
•
Option weiter
Durch Dru ̈ cken der Taste UP kehrt man zur vorangehenden
•
Option zuru ̈ ck
Durch Dru ̈ cken der Taste MENU wird der augenblickliche
•
Wert der gewählten Option angezeigt, den man eventuell
ändern kann
• Durch Drücken der Tasten UP und DOWN werden die
Elemente des Konfigurationsmenüs schnell durchlaufen.
Die letzte Option des Menu ̈ s (
vorgenommenen Änderungen und die Ru ̈ ckkehr zum
Normalbetrieb der Steuerung. Um nicht die eigene Konfiguration
zu verlieren, ist es obligatorisch, u ̈ ber diese Menu ̈ option den
Programmiermodus zu verlassen.
ACHTUNG: wenn man länger als eine Minute lang keine
Betätigung vornimmt, verlässt die Steuerung automatisch
den Programmiermodus ohne die vorgenommenen
Änderungen zu speichern. Sie mu ̈ssen die
Programmierarbeit wiederholen.
Pr 1 .0 .
- - - -
r L
anzeigt.
End
) ermöglicht das Speichern der
