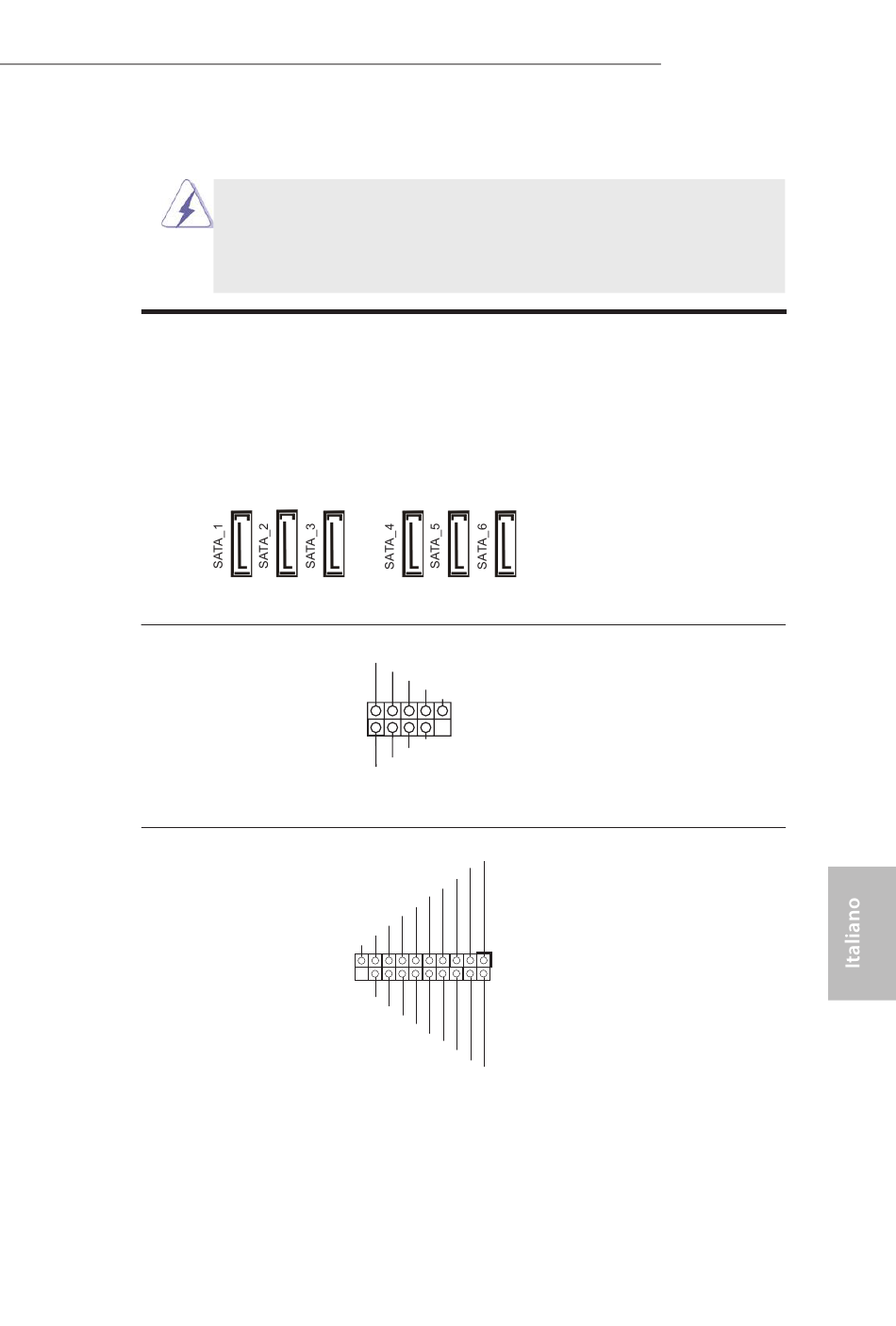

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L'installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA3
(SATA_1: vedi p.2 Nr. 14)
(SATA_2: vedi p.2 Nr. 13)
(SATA_3: vedi p.2 Nr. 12)
(SATA_4: vedi p.2 Nr. 11)
(SATA_5: vedi p.2 Nr. 10)
(SATA_6: vedi p.2 Nr. 9)
Collettore USB 2.0
(9-pin USB_6_7)
(vedi p.2 Nr. 16)
(9-pin USB_8_9)
(vedi p.2 Nr. 17)
Collettore USB 3.0
(19-pin USB_10_11)
(vedi p.2 Nr. 18)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
FM2A78M Pro3+
Questi sei connettori Serial
ATA3 (SATA3) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L'interfaccia SATA3
attuale permette velocità di
trasferimento dati fino a
6.0 Gb/s.
Oltre alle quattro porte USB 2.0
predefinite nel pannello I/O, la
scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
Oltre alle due porte USB 3.0
standard del pannello I/O,
questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
