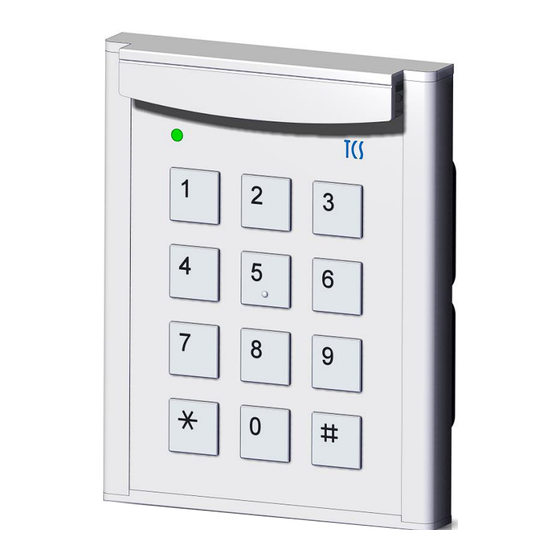

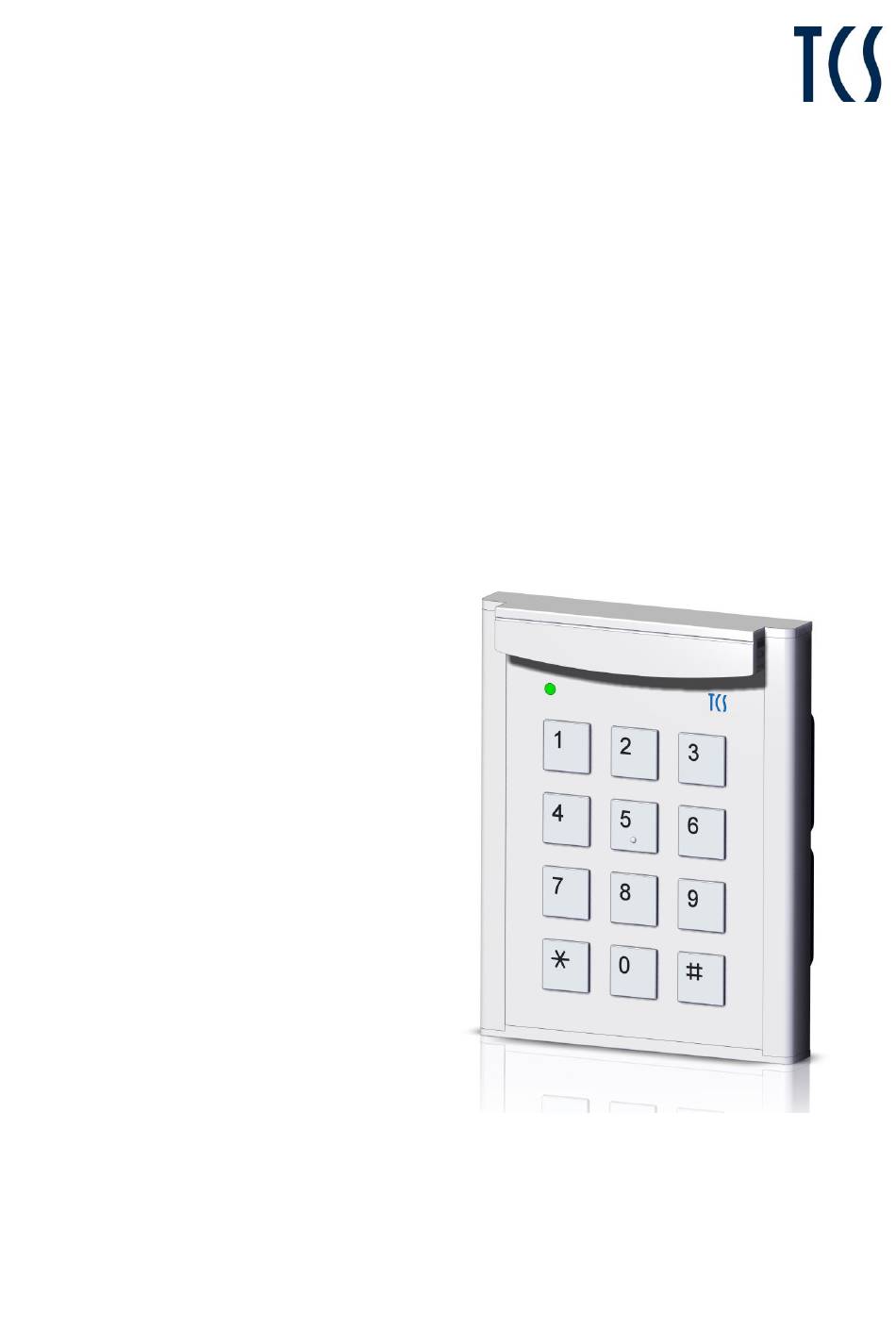

- Seite 1 Produktinformation codelock12 Codeschloss zur Aufputzmontage AZF50000-0010 für bis zu 10 Codes...
-
Seite 2: Inhaltsverzeichnis
Maximale Anzahl AZF50000-0010 ..........................6 Montage und Installation ....................6 Montage ..................................6 Leitungen anschließen ..............................7 Schaltungsbeispiel: 3 AZF50000-0010 im TCS:BUS ....................8 Schaltungsbeispiel: Stand-Alone-Betrieb mit BVS20-SG ..................... 9 Türöffner in gemischten Anlagen ..........................9 Schleifenwiderstand anpassen (Leitungslängen) ......................9 Inbetriebnahme...................... -
Seite 3: Lieferumfang
Lieferumfang 1 x AZF50000-0010 1 x Schraubendreher Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist. -
Seite 4: Blitzschutzmaßnahmen
Bestimmungsgemäßer Gebrauch Das AZF50000-0010 ist ein Codeschloss. Mit einer Code-Eingabe (bis zu 10 Codes) können verschie- dene Aktionen ausgelöst werden. Es ist für den Einsatz in TCS:BUS-Anlagen geeignet, z. B. zum Öffnen von Türen und zur Ansteuerung verschiedener Aktoren. Das AZF50000-0010 kann auch unabhängig von kompletten TCS:BUS-Anlagen betrieben werden. So- mit kann es auch zum Ansteuern von Aktoren im Haustechnikbereich genutzt werden. -
Seite 5: Technische Daten
Senden einer allgemeinen Steuerfunktion Senden einer codegebundenen Steuerfunktion Öffnen mehrerer Türen von einem Codeschloss aus und Öffnen einer Tür von mehreren Codeschlössern aus möglich. durch Betätigen der # -Taste ohne Codeeingabe, deaktivierbar Licht schalten max. 6-stellig Codes ... -
Seite 6: Geräteübersicht
Anschlussklemme (a, b, R und P) Frontblende Typenschild Tastatur mit 12 Tasten Kabeldurchführung Zweifarb-LED Befestigungsbohrung Tastenbeleuchtung (unter der Blende) Maximale Anzahl AZF50000-0010 Bei Verwendung von Versorgungs- und Steuergerät BVS20-SG VBVS05-SG Keine weiteren Geräte angeschlossen. I(P) = 60 mA I(P) = 600 mA Gleichzeitigkeitsfaktor 30%... -
Seite 7: Leitungen Anschließen
Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt. Der Innenwiderstand des Türöffners darf 6 Ohm nicht unterschreiten, wenn ein TCS- Versorgungs- und Steuergerät zur Spannungsversorgung verwendet wird. -
Seite 8: Schaltungsbeispiel: 3 Azf50000-0010 Im Tcs:bus
R und P (von links nach rechts). ACHTUNG! Beschädigung des Gerätes. Verwenden Sie einen kleinen Schraubendreher zum Anschließen der Leitungen, um das Gerät nicht zu beschädigen. Abb. 4: Leitungen anschließen Schaltungsbeispiel: 3 AZF50000-0010 im TCS:BUS Abb. 5: Schaltungsbeispiel... -
Seite 9: Schaltungsbeispiel: Stand-Alone-Betrieb Mit Bvs20-Sg
Schaltungsbeispiel: Stand-Alone-Betrieb mit BVS20-SG Abb. 6: Schaltungsbeispiel Hinweis zur Verwendung eines Netzteils 24 V DC zur Stromversorgung des AZF50000-0010 Die b-Klemme an „–“ und die P-Klemme an „+“ anschließen. Der FAA1100 ist separat zu versorgen, siehe auch Produktinformation FAA1100. -
Seite 10: Inbetriebnahme
Inbetriebnahme ► Installieren Sie die Geräte der Anlage vollständig. ► Prüfen Sie alle Adern gegeneinander auf Kurzschluss. ► Schalten Sie die Netzspannung ein. Begriffe Grundmodus Anlage befindet sich im Normalbetrieb im Grundmodus. Sollen Änderungen vorge- nommen werden, ist das Gerät in den Programmiermodus zu versetzen. Programmiermodus Betriebszustand, in dem Eingabe und Änderung der Zugangscodes, des Master- codes und weiterer Grundeinstellungen möglich sind (am Gerät direkt). -
Seite 11: Programmieren
Ein negativer Quittungston ertönt beim Unbekannter Mastercode Drücken der #-Taste. Unbekannter Mastercode Nach dreimaliger Eingabe eines falschen Codes: Sperrung des Pro- grammiermodus für 2 min. Nach 2 min beendet das AZF50000-0010 Keine Eingabe automatisch den Programmiermodus, die LED geht AUS. - Seite 12 Programmierung einleiten Nur bei Programmie- rung der Funktion 2f, Option 4: Am Versorgungs- und Steuergerät: ► Drücken Sie kurz die RUN/PROG-Taste. Programmiermodus der Anlage einschalten LED blinkt. Die Programmierung ist für 5 min möglich. wieder ausschalten ► Drücken Sie kurz die RUN/PROG-Taste. LED leuchtet.
- Seite 13 Die Werkseinstellung für die Option 4 ist für den Stand-Alone-Betrieb geeignet. Wählen Sie für den Betrieb im TCS:BUS Option 4, Wert 1, um die Sicherheit zu erhöhen. Die Programmierung ist damit nur mit Zugang zum Versorgungs- und Steuergerät möglich.
- Seite 14 ► Eingabe: * 10 # Mastercode # Befehl eingeben … Mastercode = max. 6-stellige Zahl Die Programmiersperre kann nicht manuell, sondern nur kostenpflichtig durch TCS-Fachpersonal oder mit configo deaktiviert werden! Mastercode ändern ► Eingabe: * 98 # Alter Mastercode #...
-
Seite 15: Bedienung
Werkseinstellung laden ► Eingabe: * 99 # Mastercode # Mastercode # Befehl eingeben … Mastercode = max. 6-stellige Zahl Eingerichtete Zugangscodes werden gelöscht. Programmiermodus ausschalten Programmiermodus verlassen ► Eingabe: * 9 # Befehl eingeben … LED geht AUS. Bedienung Tür öffnen Grundmodus LED ist AUS. -
Seite 16: Reinigung
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
