RÜCKSEITIGE ANSCHLÜSSE

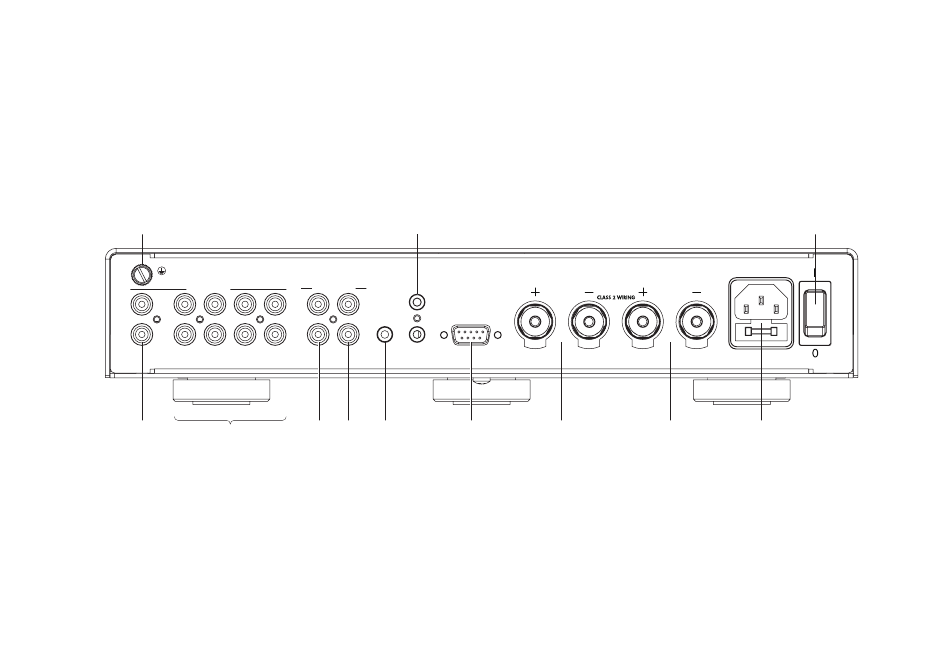

Das folgende Diagramm erläutert die Funktion der Anschlüsse auf
der Rückseite:
Phono-Masse
GND
ANAL OG IN
A1/PHONO A2 A3
A1 Analog- oder Analoge Line-Eingänge
Phonoeingang
8
IR-Eingang/-Ausgang
ANAL OG OUT IR I N
TRIG
A4 A5 LINE PRE OUT IR OUT
Festst- Variabler Trigger-
ehender Ausgang Ausgang
Ausgang
RS232 RIGHT SPEAKE R
RS232 Rechter Lautsprecher
Ein/Aus
LEFT SPEAKE R
Linker Netzanschluss und Sicherung
Lautsprecher
I15 Analoger Vollverstärker Bedienungsanleitung
