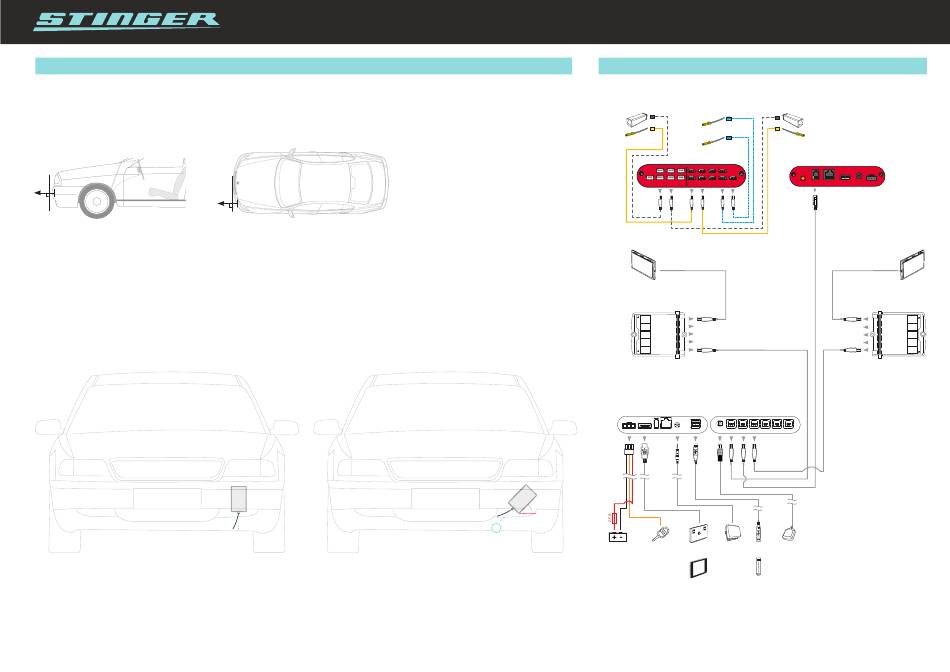

Stinger VIP Installationsanleitung Seite 2

HD Antenne - Installation
Die HD-Antenne wurde entwickelt zum vertikalen oder horizontalen Einbau. Zur optimierten Erfassung der Multaradar CD kann die Antenne gekippt angebracht
werden, gemäß der Abbildung. Sinnvoll ist das zur Zeit für die Niederlande. Bitte beachten Sie die Online-Serviceseiten für aktualisierte Informationen.
o
90
Die Antenne muss nach
vorn zeigen und waagerecht
ausgerichtet sein.
Standardinstallation (z. B. D/A/CH)
Beachten Sie die Vorderseite für Anweisungen. Optimal ist die
Installation hinter solidem Kunststoff oder dünnen Gittern. Tiefe
Zierstreben sind ungünstig. Nie hinter Metall oder Chromteilen!
INSTALLATION HD-ANTENNE
90 o
Multaradar CD-optimiert (Niederlande)
1. Diagonal hinter dem Stoßfänger oder Spoiler montieren
2. Aus Fahrersicht ist das Kabel rechts unten ausgeführt.
Achtung: Wenn das Kabel unten links oder oben rechts abgeht,
ist der Empfang der Multaradar CD stark beeinträchtigt!
FRONT
R1 R2
EXT R4 R5
RECEIVERS
HD ANTENNA
EXTENSION BOX #1
Power Display C1 C2 Speaker
45°
2
CONTINUOUS SWITCHED
POWER SUPPLY (IGNITION ON)
POWER SUPPLY
13.8 V (+30)
13.8 V (+15)
VERKABELUNGSDIAGRAMM
SIDE REAR
R3 T1 T2 T3 T4
R6 T5 T6 T7 Side 1 Side 2
GPS C1 C2 USB Speaker Power
TRANSMITTERS
FRONT REAR
COMPUTER CENTER
USB GPS P1 P2 P3 P4 P5 P6
VIP DISPLAY SPEAKER GPS
TO THE
USB STICK
HOLDER
HD ANTENNA
EXTENSION BOX #2
