Für maximale Leistung ist es wichtig, diese Anleitung
vor der Installation sorgfältig zu lesen.
Bei allen Fragen wenden Sie sich an den technischen Support:
+49 (0) 5232 987001.
Bitte beachten Sie auch die immer
aktualisierten Serviceseiten: www.stingerservice.de mit
zusätzlichen Informationen, Software und
Updates.
Bitte besprechen Sie mit dem Kunden zuerst die gewünschte
Position der Card. Wir empfehlen, die Halterung der Card im
Sichtbereich zu installieren, so dass alle Informationen gut
EINBAUSCHEMA
Einbauposition der Module
M
N
G
L
C
H
E
J K
D
B
F
A
A HD-Antenne
B Laser Fiber (Vorne&Hinten)
Kühlergrill/Stoßfänger
Laserempfänger quad. (V&H)
Lasersender quad. (V&H)
A
B
C Extention Box (V&H)
D Lasercenter
E Verbindungskabel
F Lautsprecher
G USB-Kabel für den Stick
H Computer Center
Im Motorraum
J Spannungsversorgung
L GPS-Antenne
C
M VIP Displayhalter
N VIP Display
Verkabelungsanleitung auf der Rückseite
Unter der Armaturentafel
D
F
H
J
P2
P4
P5
E
G
Power
C1
Nach oben
In der Armaturentafel
M
L
N
1. VIP Computer Center
Das Computer Center muss an einem geschützten Ort
montiert werder, beispielsweise unter dem Armaturenbrett.•
Befestigen Sie das Computer Center mit Klebeband oder
P2
P4
P5
Schrauben
• Hinweis: Verbinden Sie das USB Kabel mit dem Computer
Center und verlegen Sie das andere Ende an einen gut
erreichbaren Platz, z. B. im Handschuhfach.
Power
C1
2. Extension Box EB-12/EB-13
Platzieren Sie die Extension Box horizontal an einem
weitgehend trockenen Platz im Motorraum.
• Verbinden Sie den linken Port der Box mit Buchse P1 - P6 des
VIP Computers. Schließen Sie jetzt noch nicht den Deckel der
Extension Box.
3. HD-Antenne
B
Platzieren Sie die Antenne an der Front des Fahrzeugs, hinter
C
A
dem Stoßfänger oder Spoiler. Bevorzugt hinter Plastikblenden
und auf keinen Fall hinter Metallteilen.
• Die glatte, unbedruckte Frontseite muss geradeaus in
Fahrtrichtung zeigen, das Kabel zeigt nach oben oder unten
wie abgebildet.
• Verbinden Sie das Kabel mit der Buchse 1, 2, 3 oder 4 der
Extension Box. Die Antenne darf nie mit der Laser Analyzer
Box verbunden werden: das kann einen Kurzschluss auslösen.
Für eine maximale Leistung ist es erforderlich, dass die
Standardposition:
Vertikal/Portrait
Antenne ausreichend Kühlluft erhält.
• Bitte beachten Sie die Rückseite zur Positionierung.
4. Laser
Die Lasermodule benötigen freie "Sicht" und dürfen nicht
Senders muss unten plaziert sein.
Laserempfänger quadratisch
Um eine optimale Laser Funktionalität zu gewährleisten,
Lasersender quad. u. Fiber
beachten
Installationsanleitung.
Zum Download verfügbar unter:
www.stingerservice.de
SCHRITT-FÜR-SCHRITT ANWEISUNGEN
verdeckt oder lackiert sein. Verbinden Sie die
Lasermodule mit dem Lasercenter: Sender
an einen "Transmitter"-Port, Empfänger an
einen "Receiver"-Port.
Achtung: Das "Horizont"-Symbol des
Sie
bitte
die
Hinweise
in
der
Laser-
Installationsanleitung
5. Lasercenter
Plazieren Sie das Laser Center unter dem Armaturenbrett.
• Stecken Sie das Verbindungskabel in eine der Buchsen P1 - P6
des Computer Centers. Das andere Ende stecken Sie in die
Buchse C1 des Laser Centers. Eine Verbindung zur Extension
Box (s. 3.) ist auch möglich.
6. Lautsprecher
Platzieren Sie den Lautsprecher unter der Armaturentafel.
Verbinden Sie diesen mit der Lautsprecherbuchse (
des Computers.
7. GPS Antenne
Bringen Sie die Antenne auf dem Armaturenbrett an. Wenn
das Fahrzeug mit einer hitzereflektierenden Frontscheibe
ausgerüstet ist, ist der Empfang außerhalb des Innenraums
besser. In der nähe des Innenspiegels gibt es oft unbeschichtete
Felder.
• Verbinden Sie das Kabel mit dem Computer Center

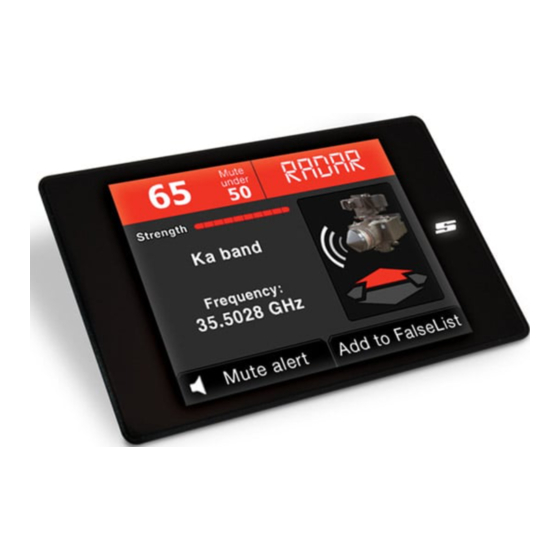

8. VIP Display & VIP Display Halterung
Platzieren Sie die Halterung an einer für den Fahrer
komfortablen Position.
Verbinden Sie das Modul mit der DISPLAY Buchse des
VIP Computercenters.
Bringen Sie das VIP Display auf der Halterung an.
9. 3-polige Spannungsversorgung
Verbinden Sie das rote Kabel mit 13,8 V Dauerstrom
(Klemme 30).
Verbinden Sie das orange Kabel mit geschalteter
13.8 V Spannung (Klemme 15).
Verbinden Sie das schwarze Kabel mit "Masse".
Gummi
10. Verschließen der Extension Box
Nachdem alle Kabel angeschlossen sind, ist es wichtig, die Box
Kabel
wasserdicht zu verschließen. Schieben Sie die Kabel in die
Ausschnitt
gegenüberliegenden Dichtung wie beschrieben. Danach die
Gummidi-
chtung
Dichtung mit den Kabeln in den Gehäuseschlitz einstecken.
Vergewissern Sie sich, dass die Kabel fest in den Schlitzen
klemmen. Silikonöl erleichtert die Montage. Danach den Deckel
aufsetzen und fest andrücken.
