NUCLEAR-SERIES

SPL SUBWOOFER

Anleitung / Owner´s manual

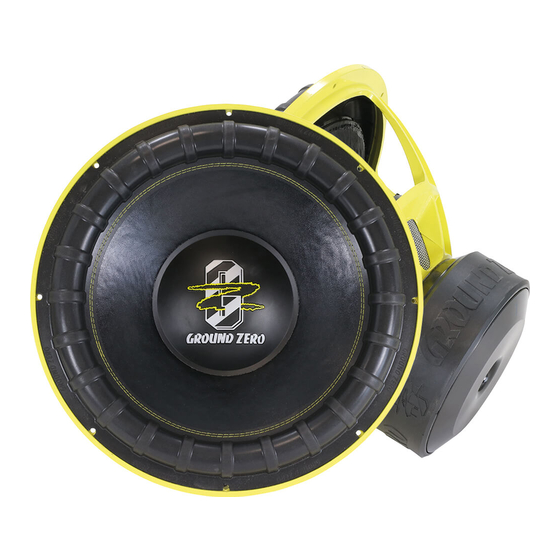

GZNW 18SPL-Xflex

Ausstattungsmerkmale / Features

• Hochbelastbarer 46 cm Subwoofer

• Klippel® optimiert

• Verstärkte Papiermembrane

• 75 mm CCA Runddraht-Schwingspule

• Stabilisierte Xflex Sicke

• Progressive 5-lagige Zentrierung

• Push Terminal

• Massiver Aluminium-Gusskorb

o High-power 18" subwoofer

o Klippel® optimized

o Reinforced paper cone

o 3" round wire CCA voice coil

o Stabilized Xflex surround

o Progressive 5-layer spider

o Push terminal

o Massive aluminum cast basket

Seite 1 NUCLEAR-SERIES SPL SUBWOOFER Anleitung / Owner´s manual GZNW 18SPL-Xflex Ausstattungsmerkmale / Features • Hochbelastbarer 46 cm Subwoofer • Klippel® optimiert • Verstärkte Papiermembrane • 75 mm CCA Runddraht-Schwingspule • Stabilisierte Xflex Sicke • Progressive 5-lagige Zentrierung • Push Terminal • Massiver Aluminium-Gusskorb o High-power 18”...
Seite 2 Technische Daten / Specifications GZNW 18SPL-Xflex Voice Coil Diameter mm / inch 75 / 3" Impedance Ohm 2 x 1 Re (Ohm) FS (Hz) 5.582 0.582 0.527 Vas Liter / cu.ft. 159.2 / 5.622 Le mH 0.69 MMS gr 404.4 Xmax mm / inch 70 / 2.76"...
Seite 3 Gehäuseempfehlung / Enclosure recommendation Vented - large 200 Liter netto / 7.063 ft³ net (Rot / red) 80 x 250 mm / 3.15 x 9.84” Port 13 cm / 5.12” Portlänge / Length* 28 Hz Vented - medium 120 Liter netto / 4.238 ft³ net (Orange / amber) 80 x 250 mm / 3.15 x 9.84”...
Seite 4 Kunden darüber zu informieren. Terms of warranty The limited warranty for this product is covered by Ground Zero´s local distribution partners and their terms and conditions. For further information contact your local retailer or distributor. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel.
