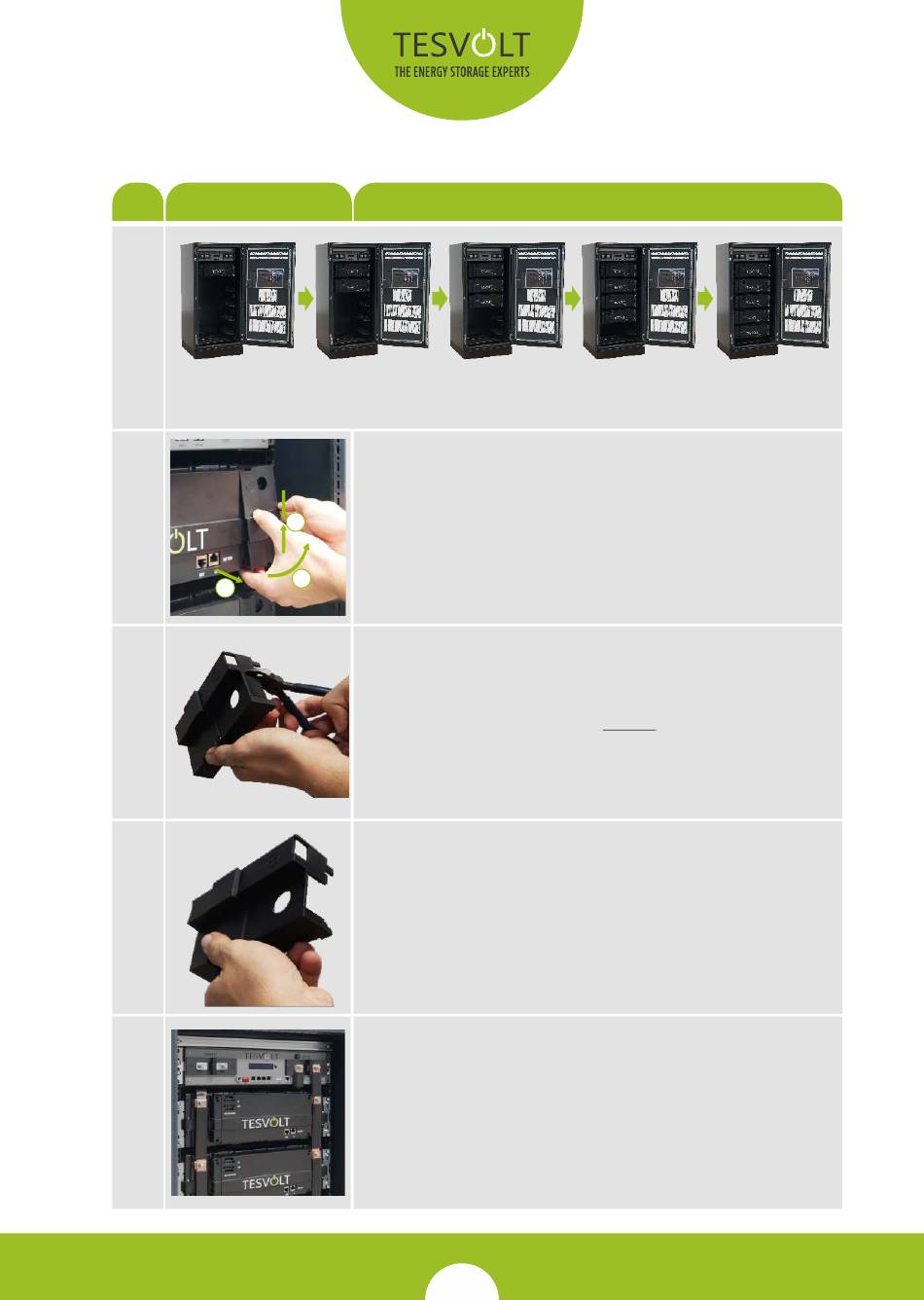

TESVOLT TS25 Installationsanleitung Seite 14

Schritt Ansicht
5
Batteriemodule in die vorgesehenen Gleitschienen einsetzen. Die mitgelieferten Käfigmuttern im 19" Montagerahmen
anordnen, dass mittels 4 Schrauben die Batteriemodule befestigt werden können. Angefangen von oben nach unten.
6
2
7
8
9
E.IA. .DEU- TS B.11
Seitliche Abdeckungen der ABO am Batteriemodul wie folgt entfernen:
1
1 = Klammer lösen
2 = unten leicht nach vorn ziehen
3 = Abdeckung zur Schrankaußenwand hindrehen
3
An der Oberseite der Abdeckung (+) die vorgesehenen
Sollbruchbereiche für die Kupferschienen vorsichtig herausbrechen.
Eine Kombizange kann zur Hilfe genutzt werden.
Nach freigelegtem Durchlass für die zu montierenden Kupferschienen
ist die Abdeckung für eine Re-Montage vorbereitet.
Anschluss der DC Kupferschienen, stets unter Berücksichtigung, dass bei
der 48 V Variante +Pol auf +Pol und –Pol auf –Pol kontaktiert wird.
Die 13er Schrauben mit 12 Nm Drehmoment befestigen.
12
