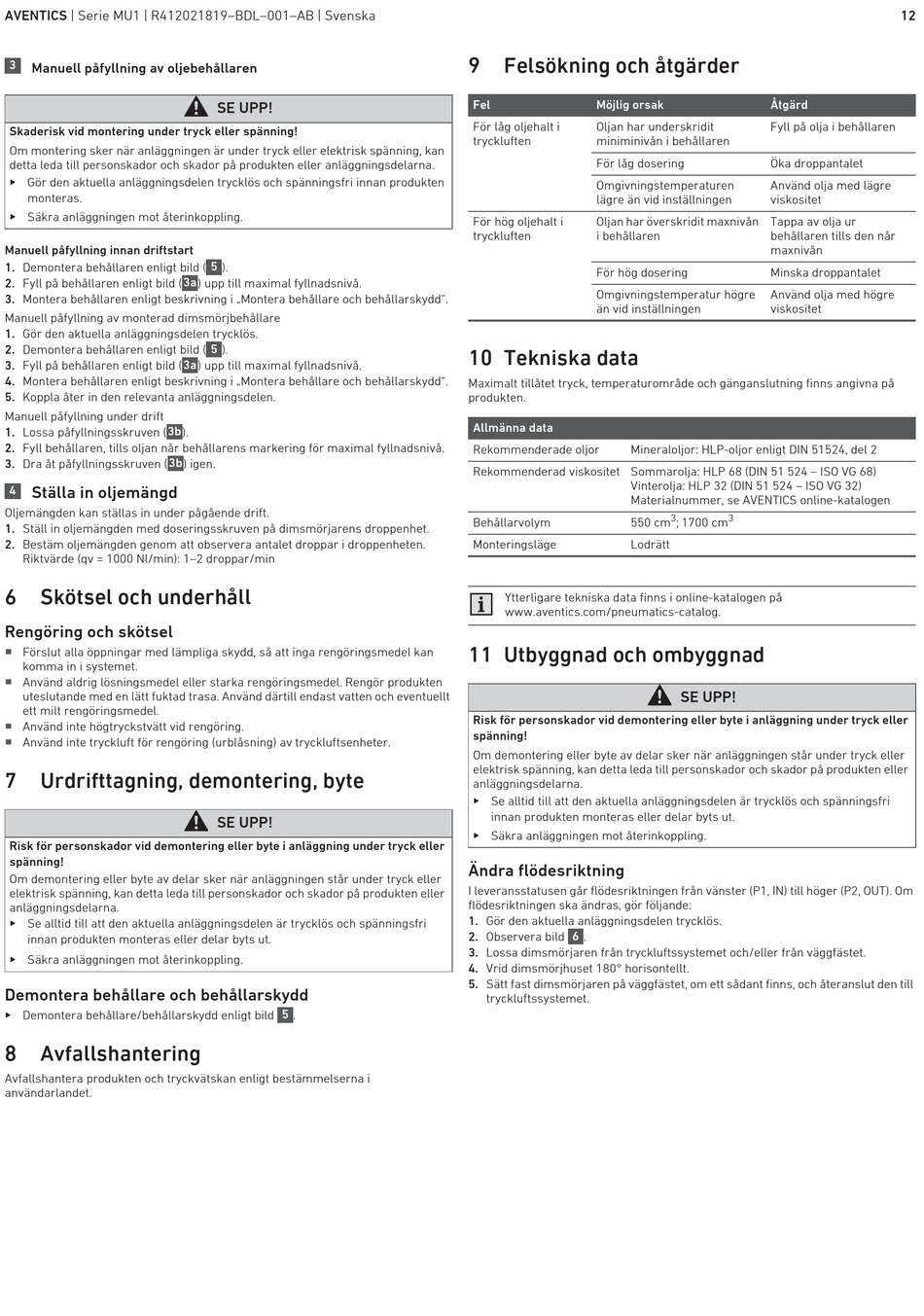

AVENTICS | Serie MU1 | R412021819–BDL–001–AB | Svenska
3
Manuell påfyllning av oljebehållaren
Skaderisk vid montering under tryck eller spänning!
Om montering sker när anläggningen är under tryck eller elektrisk spänning, kan
detta leda till personskador och skador på produkten eller anläggningsdelarna.
O Gör den aktuella anläggningsdelen trycklös och spänningsfri innan produkten
monteras.
O Säkra anläggningen mot återinkoppling.
Manuell påfyllning innan driftstart
1. Demontera behållaren enligt bild (
2. Fyll på behållaren enligt bild (
3. Montera behållaren enligt beskrivning i „Montera behållare och behållarskydd".
Manuell påfyllning av monterad dimsmörjbehållare
1. Gör den aktuella anläggningsdelen trycklös.
2. Demontera behållaren enligt bild (
3. Fyll på behållaren enligt bild (
4. Montera behållaren enligt beskrivning i „Montera behållare och behållarskydd".
5. Koppla åter in den relevanta anläggningsdelen.
Manuell påfyllning under drift
3b
1. Lossa påfyllningsskruven (
2. Fyll behållaren, tills oljan når behållarens markering för maximal fyllnadsnivå.
3b
3. Dra åt påfyllningsskruven (
4 Ställa in oljemängd
Oljemängden kan ställas in under pågående drift.
1. Ställ in oljemängden med doseringsskruven på dimsmörjarens droppenhet.
2. Bestäm oljemängden genom att observera antalet droppar i droppenheten.
Riktvärde (qv = 1000 Nl/min): 1–2 droppar/min
6 Skötsel och underhåll
Rengöring och skötsel
W
Förslut alla öppningar med lämpliga skydd, så att inga rengöringsmedel kan
komma in i systemet.
W
Använd aldrig lösningsmedel eller starka rengöringsmedel. Rengör produkten
uteslutande med en lätt fuktad trasa. Använd därtill endast vatten och eventuellt
ett milt rengöringsmedel.
W
Använd inte högtryckstvätt vid rengöring.
W
Använd inte tryckluft för rengöring (urblåsning) av tryckluftsenheter.
7 Urdrifttagning, demontering, byte
Risk för personskador vid demontering eller byte i anläggning under tryck eller
spänning!
Om demontering eller byte av delar sker när anläggningen står under tryck eller
elektrisk spänning, kan detta leda till personskador och skador på produkten eller
anläggningsdelarna.
O Se alltid till att den aktuella anläggningsdelen är trycklös och spänningsfri
innan produkten monteras eller delar byts ut.
O Säkra anläggningen mot återinkoppling.
Demontera behållare och behållarskydd
O Demontera behållare/behållarskydd enligt bild
8 Avfallshantering
Avfallshantera produkten och tryckvätskan enligt bestämmelserna i
användarlandet.
SE UPP!
5
).
3a
) upp till maximal fyllnadsnivå.
5
).
3a
) upp till maximal fyllnadsnivå.
).
) igen.
SE UPP!
5
.
9 Felsökning och åtgärder
Fel Möjlig orsak
För låg oljehalt i Oljan har underskridit
tryckluften miniminivån i behållaren
För låg dosering
Omgivningstemperaturen
lägre än vid inställningen
För hög oljehalt i Oljan har överskridit maxnivån
tryckluften i behållaren
För hög dosering
Omgivningstemperatur högre
än vid inställningen
10 Tekniska data
Maximalt tillåtet tryck, temperaturområde och gänganslutning finns angivna på
produkten.
Allmänna data
Rekommenderade oljor Mineraloljor: HLP-oljor enligt DIN 51524, del 2
Rekommenderad viskositet Sommarolja: HLP 68 (DIN 51 524 – ISO VG 68)
Vinterolja: HLP 32 (DIN 51 524 – ISO VG 32)
Materialnummer, se AVENTICS online-katalogen
Behållarvolym 550 cm
Monteringsläge Lodrätt
Ytterligare tekniska data finns i online-katalogen på
www.aventics.com/pneumatics-catalog.
11 Utbyggnad och ombyggnad
Risk för personskador vid demontering eller byte i anläggning under tryck eller
spänning!
Om demontering eller byte av delar sker när anläggningen står under tryck eller
elektrisk spänning, kan detta leda till personskador och skador på produkten eller
anläggningsdelarna.
O Se alltid till att den aktuella anläggningsdelen är trycklös och spänningsfri
innan produkten monteras eller delar byts ut.
O Säkra anläggningen mot återinkoppling.
Ändra flödesriktning
I leveransstatusen går flödesriktningen från vänster (P1, IN) till höger (P2, OUT). Om
flödesriktningen ska ändras, gör följande:
1. Gör den aktuella anläggningsdelen trycklös.
6
2. Observera bild .
3. Lossa dimsmörjaren från tryckluftssystemet och/eller från väggfästet.
4. Vrid dimsmörjhuset 180° horisontellt.
5. Sätt fast dimsmörjaren på väggfästet, om ett sådant finns, och återanslut den till
tryckluftssystemet.
Åtgärd
Fyll på olja i behållaren
Öka droppantalet
Använd olja med lägre
viskositet
Tappa av olja ur
behållaren tills den når
maxnivån
Minska droppantalet
Använd olja med högre
viskositet
3 3
; 1700 cm
SE UPP!
