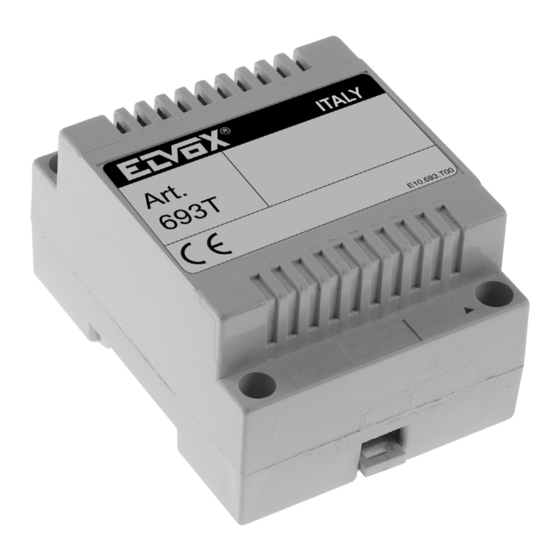

Vimar ELVOX 693T Technisches Handbuch
Vorschau ausblenden
Andere Handbücher für ELVOX 693T:
- Technisches handbuch (8 Seiten) ,
- Technisches handbuch (12 Seiten)
Werbung
Quicklinks
Manuale installatore - Installer guide - Manuel installateur
Technisches Handbuch - Instrucciones instalador - Manual do instalador
Εγχειρίδιο οδηγιών
693T
Interfaccia per telecamera tipo TVCC
CCTV-type camera interface
Interface caméra type CCTV
Schnittstelle für Überwachungskamera
Interfaz para cámara tipo CCTV
Interface para telecâmara tipo CCTV
Werbung
Verwandte Anleitungen für Vimar ELVOX 693T
Inhaltszusammenfassung für Vimar ELVOX 693T
- Seite 1 Manuale installatore - Installer guide - Manuel installateur Technisches Handbuch - Instrucciones instalador - Manual do instalador Εγχειρίδιο οδηγιών 693T Interfaccia per telecamera tipo TVCC CCTV-type camera interface Interface caméra type CCTV Schnittstelle für Überwachungskamera Interfaz para cámara tipo CCTV Interface para telecâmara tipo CCTV...
-
Seite 2: General Features
693T Il manuale istruzioni è scaricabile dal sito www.vimar.com The instruction manual is downloadable from the site www.vimar.com GENERAL FEATURES GENERALITÀ Type 693T is used to “interface” a CCTV type camera in speech unit DUE L’Art. 693T permette di interfacciare una telecamera tipo TVCC, al FILI ELVOX (two wire Elvox) type 6931 to carry out a video intercom posto esterno DUE FILI ELVOX art. -
Seite 3: Gemeinsame Eigenschaften
693T Télécharger le manuel d’instructions sur le site www.vimar.com Die Bedienungsanleitung ist auf der Website www.vimar.com zum Download verfügbar CARACTÉRISQUES GÉNÉRALES GEMEINSAME EIGENSCHAFTEN L’Art. 693T sert pour “interfacer” une camera type TVCC sur le poste Art. 693T wird verwendet um eine externe Videokamera mit der DUE externe DUE FILI ELVOX (Deux Fils Elvox) Art. -
Seite 4: Características Generales
693T El manual de instrucciones se puede descargar en la página web www. É possível descarregar o manual de instruções no site www.vimar. vimar.com CARACTERÍSTICAS GERAIS CARACTERÍSTICAS GENERALES O Art. 693T serve para “interfacear” uma telecâmara tipo TVCC no posto El Art. - Seite 5 693T Fig. 1 Morsettiera CN2 Terminal Block CN2 Bornier CN2 M V - 12 Klemmenbrett CN2 Regleta de conexiones CN2 Régua de ligação CN2 CN3 terminazione video DUE FILI ELVOX CN3 video termination TWO WIRE ELVOX CN3 terminaison vidéo DEUX FILS ELVOX CN3 Videoendverschluß...
- Seite 6 693T C3 - TARGA AUDIO SERIE 8000 (1200, 8100, 3300, PATAVIUM, CASELLARIO POSTALE, 2550) C3.0- POSTO ESTERNO AUDIO ART. 6931 C3.2- PULSANTE DI CHIAMATA C3.4- PULSANTE DI CHIAMATA C3.6- LED ILLUMINAZIONE CARTELLINO PORTANOME C3.7- ALIMENTAZIONE LED INTERNA C3.8- MODULO SUPPLEMENTARE SERIE 8051, 8052, 8053, 8054 ALIMENTATORE SUPPLEMENTARE Art.
- Seite 7 693T IMPIANTO VIDEOCITOFONICO SEMPLICE CON POSTO ESTERNO ART. 6931 E TELECAMERA SEPARATA MEDIANTE INTERFACCIA ART. 693T. G - Art. 6923 CAVO SIMPLE VIDEO ENTRANCE PANEL SYSTEM WITH SPEECH UNIT TYPE CABLE 6931 AND SEPARATE CAMERA BY MEANS OF INTERFACE TYPE 693T. CÂBLE INSTALLATION DE PORTIER VIDÉO SIMPLE AVEC POSTE EXTERNE KABEL...
- Seite 8 693T Variante di collegamento interfaccia Art. 693T con alimentatore art. 6583/12 per telecamera con assorbimento superiore 250mA (RIF. Si560). Variant for connecting interface Art. 693T with power supply unit art. 6583/12 for video camera with power input greater than 250mA (REF.
- Seite 9 693T Variante di collegamento interfaccia Art. 693T con telecamera alimentata direttamente dall’ interfaccia Art. 693T, solo per telecamera con assorbimento inferiore a 150mA (RIF. Si560). Variant for connecting interface Art. 693T with video camera supplied directly from the interface Art. 693T, only for video camera with power input less than 150mA (REF.
- Seite 10 693T TERMINAZIONE BUS BUS TERMINATION TERMINAISON BUS Questa nota si applica a tutti i dispositivi della tecnologia This note applies to all devices with Due Fili Plus technol- Cette remarque concerne tous les dispositifs de la tech- Due Fili Plus dotati del “connettore o dip-switch di termi- ogy equipped with “BUS termination connector or dip- nologie Due Fili Plus dotés du «...
- Seite 11 693T Il manuale istruzioni è scaricabile dal sito www.vimar. The instruction manual is downloadable from the site Télécharger le manuel d’instructions sur le site www. www.vimar.com vimar.com Regole di installazione Règles d’installation Installation rules L’installazione deve essere effettuata da personale L’installation doit etre confiee a des personnel qualifies...
- Seite 12 Viale Vicenza 14 36063 Marostica VI - Italy www.vimar.com S6I.693.T00 11 1904...
