3. Parametri tecnici
Parametri
Tensione nominale
Corrente nominale
Protezione da sovraccarica
Tensione di riattivazione della carica
Disattivazione
Scarica eccessiva
Riattivazione
Disattivazione
Sovratensione
Riattivazione
Tra ingresso e batterie
Caduta di tensione
Tra batterie e carico
Assorbimento di corrente senza carico
Temperatura ambiente
Altitudine
Dimensioni (LxPxH in mm)
Peso (kg)
Fattore di compensazione termica
4. Connessioni

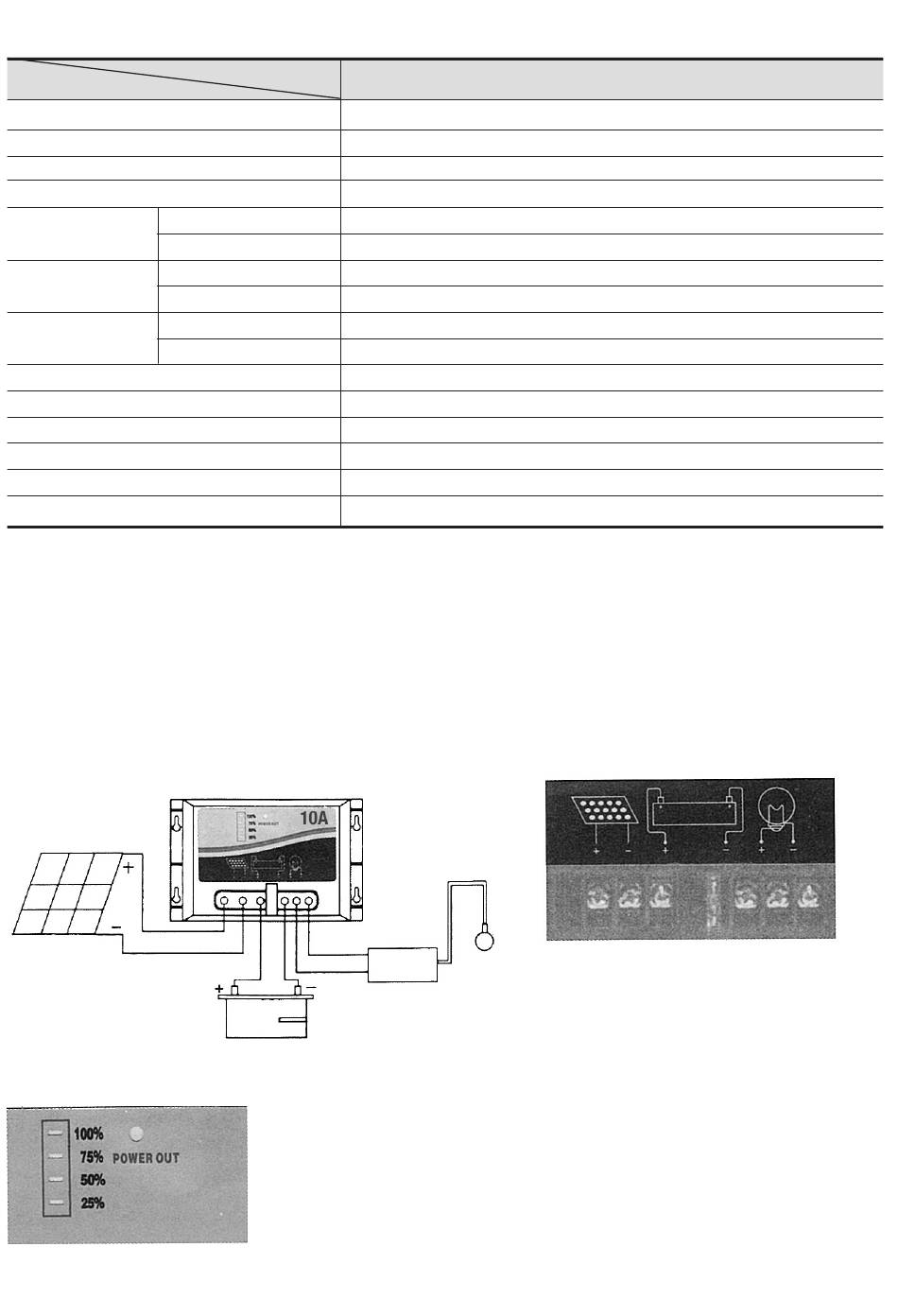

1) Collegare correttamente tutti i componenti in base al disegno seguente per garantire che la polarità sia corretta.
La sequenza è la seguente:
Attenzione:
a) Per il collegamento, collegare al regolatore prima la batteria, quindi il pannello solare e infine il carico.
b) Per lo scollegamento, scollegare dal regolatore prima il carico, poi il pannello solare e infine le batterie
c) Quando si collegano i cavi, accertarsi di non invertire i poli "+" e "-".
d) Non collegare il cavo della batteria al terminale del pannello solare.
e) Non collegare nessun alimentatore stabilizzato o caricatore al terminale del pannello solare.
5. Indicazione di stato
Modello n°
INVERTER
SENSORE DI TEMPERATURA
BATTERIA
5.1 Se i collegamenti sono stati eseguiti correttamente, il numero dei LED verdi
indica la capacità corretta della batteria e l'indicatore della tensione in uscita
(POWER OUT nell'immagine a sinistra) si accende.
5.2 Durante la carica i LED si accendono ciclicamente (25%~100%).
5.3 Quando la batteria è completamente carica, tutti i LED restano accesi fissi.
5.4 In caso di batteria eccessivamente scarica, il LED (25%) lampeggia rapidamente
per avvertire l'utente di sostituirla quanto prima.
5.5 L'indicatore della tensione in uscita si accende o si spegne per indicare se
quest'ultima è attiva o meno.
SPC 10/1
12V
10A
14,4 ± 0,3 Vdc
13,3 ± 0,3 Vdc
11 ± 0,3Vdc
12 ± 0,3 Vdc
17 Vdc
15,0 Vdc
0,5 Vdc
0,2 Vdc
< 5mA
-10 ~ +55 °C
5500m
164x100x48
0,39
28 ~ 32 mV/cell. in °C
CARICO
