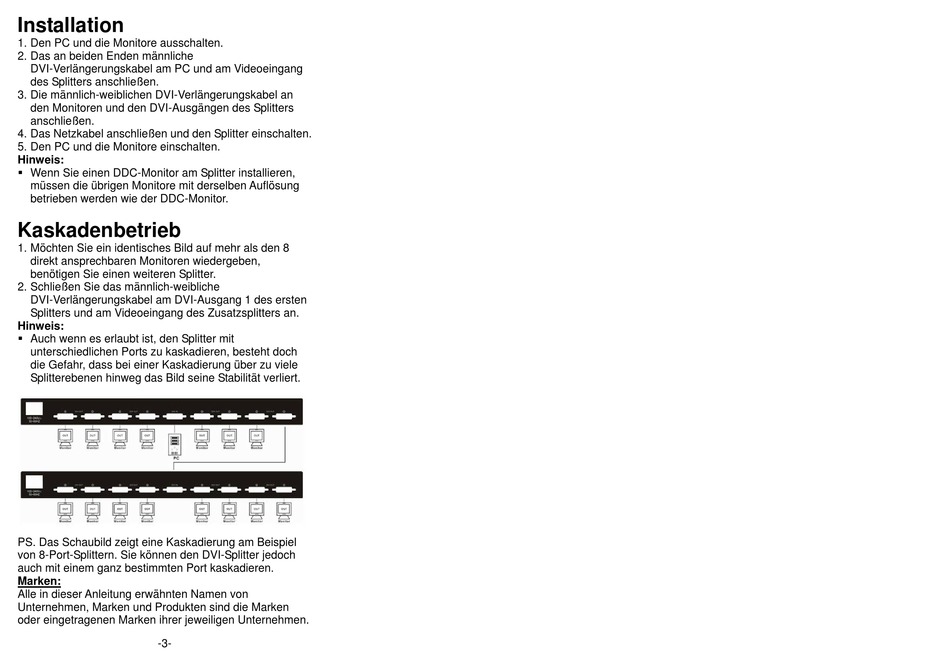

Digitus DS-43200 Bedienungsanleitung Seite 2

Installation
1. Den PC und die Monitore ausschalten.
2. Das an beiden Enden männliche
DVI-Verlängerungskabel am PC und am Videoeingang
des Splitters anschließen.
3. Die männlich-weiblichen DVI-Verlängerungskabel an
den Monitoren und den DVI-Ausgängen des Splitters
anschließen.
4. Das Netzkabel anschließen und den Splitter einschalten.
5. Den PC und die Monitore einschalten.
Hinweis:
 Wenn Sie einen DDC-Monitor am Splitter installieren,
müssen die übrigen Monitore mit derselben Auflösung
betrieben werden wie der DDC-Monitor.
Kaskadenbetrieb
1. Möchten Sie ein identisches Bild auf mehr als den 8
direkt ansprechbaren Monitoren wiedergeben,
benötigen Sie einen weiteren Splitter.
2. Schließen Sie das männlich-weibliche
DVI-Verlängerungskabel am DVI-Ausgang 1 des ersten
Splitters und am Videoeingang des Zusatzsplitters an.
Hinweis:
 Auch wenn es erlaubt ist, den Splitter mit
unterschiedlichen Ports zu kaskadieren, besteht doch
die Gefahr, dass bei einer Kaskadierung über zu viele
Splitterebenen hinweg das Bild seine Stabilität verliert.
PS. Das Schaubild zeigt eine Kaskadierung am Beispiel
von 8-Port-Splittern. Sie können den DVI-Splitter jedoch
auch mit einem ganz bestimmten Port kaskadieren.
Marken:
Alle in dieser Anleitung erwähnten Namen von
Unternehmen, Marken und Produkten sind die Marken
oder eingetragenen Marken ihrer jeweiligen Unternehmen.
-3-
