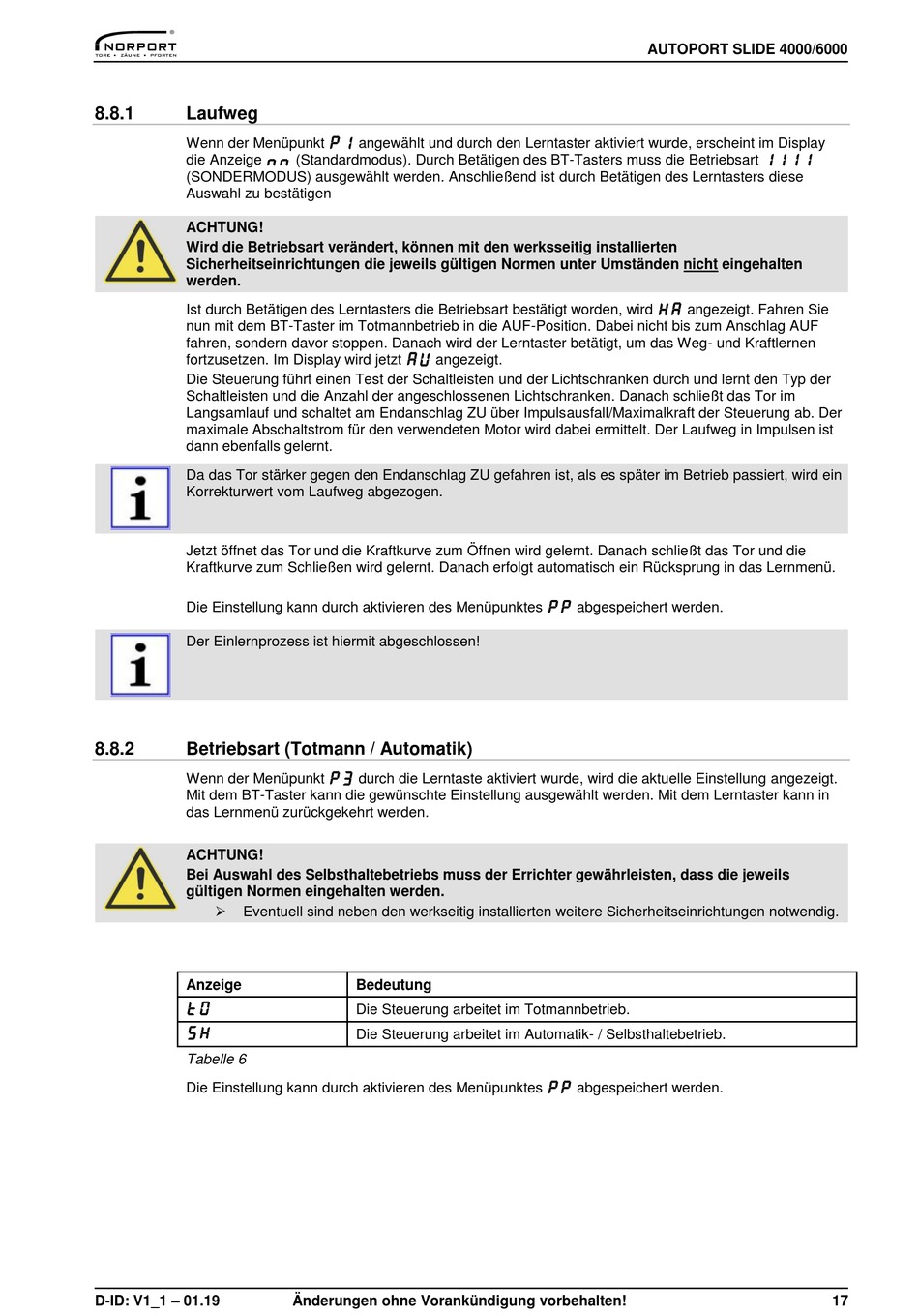

8.8.1
Laufweg
Wenn der Menüpunkt p1 angewählt und durch den Lerntaster aktiviert wurde, erscheint im Display
die Anzeige nn (Standardmodus). Durch Betätigen des BT-Tasters muss die Betriebsart 1111
(SONDERMODUS) ausgewählt werden. Anschließend ist durch Betätigen des Lerntasters diese
Auswahl zu bestätigen
ACHTUNG!
Wird die Betriebsart verändert, können mit den werksseitig installierten
Sicherheitseinrichtungen die jeweils gültigen Normen unter Umständen nicht eingehalten
werden.
Ist durch Betätigen des Lerntasters die Betriebsart bestätigt worden, wird ha angezeigt. Fahren Sie
nun mit dem BT-Taster im Totmannbetrieb in die AUF-Position. Dabei nicht bis zum Anschlag AUF
fahren, sondern davor stoppen. Danach wird der Lerntaster betätigt, um das Weg- und Kraftlernen
fortzusetzen. Im Display wird jetzt au angezeigt.
Die Steuerung führt einen Test der Schaltleisten und der Lichtschranken durch und lernt den Typ der
Schaltleisten und die Anzahl der angeschlossenen Lichtschranken. Danach schließt das Tor im
Langsamlauf und schaltet am Endanschlag ZU über Impulsausfall/Maximalkraft der Steuerung ab. Der
maximale Abschaltstrom für den verwendeten Motor wird dabei ermittelt. Der Laufweg in Impulsen ist
dann ebenfalls gelernt.
Da das Tor stärker gegen den Endanschlag ZU gefahren ist, als es später im Betrieb passiert, wird ein
Korrekturwert vom Laufweg abgezogen.
Jetzt öffnet das Tor und die Kraftkurve zum Öffnen wird gelernt. Danach schließt das Tor und die
Kraftkurve zum Schließen wird gelernt. Danach erfolgt automatisch ein Rücksprung in das Lernmenü.
Die Einstellung kann durch aktivieren des Menüpunktes pp abgespeichert werden.
Der Einlernprozess ist hiermit abgeschlossen!
8.8.2
Betriebsart (Totmann / Automatik)
Wenn der Menüpunkt p3 durch die Lerntaste aktiviert wurde, wird die aktuelle Einstellung angezeigt.
Mit dem BT-Taster kann die gewünschte Einstellung ausgewählt werden. Mit dem Lerntaster kann in
das Lernmenü zurückgekehrt werden.
ACHTUNG!
Bei Auswahl des Selbsthaltebetriebs muss der Errichter gewährleisten, dass die jeweils
gültigen Normen eingehalten werden.
➢
Eventuell sind neben den werkseitig installierten weitere Sicherheitseinrichtungen notwendig.
Anzeige
to
sh
Tabelle 6
Die Einstellung kann durch aktivieren des Menüpunktes pp abgespeichert werden.
D-ID: V1_1 – 01.19
Bedeutung
Die Steuerung arbeitet im Totmannbetrieb.
Die Steuerung arbeitet im Automatik- / Selbsthaltebetrieb.
Änderungen ohne Vorankündigung vorbehalten!
AUTOPORT SLIDE 4000/6000
17
