Montage- und Betriebsanleitung
NORPORT Tore – Zäune – Pforten
GmbH & Co. KG
Am Ziegelhof 5c
25832 Tönning
Deutschland / Germany

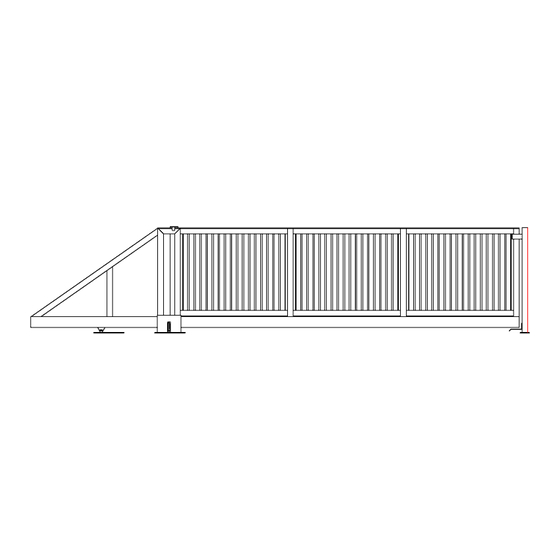

Aluminium Schiebetoranlage
AUTOPORT SLIDE 4000/6000
Originalbetriebsanleitung
D-ID: V1_1 – 01.19
Telefon:
Fax:
E-Mail:
Internet:
+49 (0) 48 61 - 61 7068-0
+49 (0) 48 61 - 61 7068-9
info@norport.de
www.norport.de
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Norport AUTOPORT SLIDE 4000
- Seite 1 Montage- und Betriebsanleitung Aluminium Schiebetoranlage AUTOPORT SLIDE 4000/6000 Originalbetriebsanleitung D-ID: V1_1 – 01.19 NORPORT Tore – Zäune – Pforten GmbH & Co. KG Telefon: +49 (0) 48 61 - 61 7068-0 Am Ziegelhof 5c Fax: +49 (0) 48 61 - 61 7068-9 25832 Tönning...
-
Seite 2: Inhaltsverzeichnis
AUTOPORT SLIDE 4000/6000 Inhaltsverzeichnis Allgemeines ........................2 Symbolerklärung ....................... 2 Urheberschutz ........................3 Sicherheit ........................4 Allgemeine Sicherheitshinweise ..................4 Sicherheitshinweise für den Betrieb ................. 4 Sicherheitshinweise für den Betrieb mit Funkfernsteuerungen ......... 4 Bestimmungsgemäße Verwendung .................. 4 Bestimmungswidrige Verwendung ................... 5 Gefahren, die vom Einsatzort ausgehen können .............. -
Seite 3: Allgemeines
Sachschäden führen. Sollte in der Betriebsanleitung etwas unverständlich bzw. Anweisungen, Vorgehensweisen und Sicherheitshinweise nicht eindeutig nachvollziehbar sein, wenden Sie sich an NORPORT Tore-Zäune-Pforten GmbH & Co. KG, bevor Sie das Gerät in Betrieb nehmen. Dies bezieht sich auch auf alle Rüstarbeiten, Störungsbehebungen im Arbeitsablauf, Entsorgung von Betriebs- und Hilfsstoffen sowie die Pflege, Wartung, Inspektion und Instandsetzung der Geräte. -
Seite 4: Urheberschutz
AUTOPORT SLIDE 4000/6000 HINWEIS! Wichtiger Hinweis für die Montage oder Funktion. Urheberschutz Die Betriebsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und sonstige Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet. -
Seite 5: Sicherheit
AUTOPORT SLIDE 4000/6000 Sicherheit Allgemeine Sicherheitshinweise Es sind die gültigen Richtlinien und Normen bei der Montage und dem Betrieb zu beachten, wie z.B. DIN EN 13241, DIN EN 12453, DIN EN 12635 etc. Es sind nur Originalersatzteile des Herstellers zu verwenden. -
Seite 6: Bestimmungswidrige Verwendung
AUTOPORT SLIDE 4000/6000 WARNUNG! Gefahr durch bestimmungswidrige Verwendung! Jede bestimmungswidrige Verwendung kann zu gefährlichen Situationen führen. ➢ Jede andere Verwendung, als die ausdrücklich beschriebene bestimmungsgemäße Verwendung, ist untersagt. Bestimmungswidrige Verwendung Keine Verwendung in Überschwemmungsgebieten! Keine Verwendung im explosionsgefährdeten Bereich! WARNUNG! Gefahr durch bestimmungswidrige Verwendung! Jede bestimmungswidrige Verwendung kann zu gefährlichen Situationen führen. -
Seite 7: Transport Und Lagerung
Schäden sind Art und Umfang des Schadens auf der Annahmequittung zu vermerken oder die Annahme zu verweigern. Im Schadensfall ist die Firma NORPORT Tore-Zäune-Pforten GmbH & Co. KG sofort zu informieren. Bei Nichtbeachtung der obigen Punkte kann eine Ersatzleistung aus versicherungstechnischen Gründen nicht erfolgen. -
Seite 8: Konformitätserklärung
AUTOPORT SLIDE 4000/6000 Konformitätserklärung Abbildung 1 Konformitätserklärung - Gesamtanlage Nach der Montage muss der für den Einbau Verantwortliche gemäß der EG-Maschinenrichtlinie 2006/42/EG eine EG-Konformitätserklärung für die Gesamtanlage ausstellen. Typenschild Das Typenschild für die AUTOPORT SLIDE Toranlage ist auf dem unteren Holm des Torflügels angebracht. -
Seite 9: Lieferumfang
AUTOPORT SLIDE 4000/6000 Lieferumfang Draufsicht der Toranlage AUTOPORT SLIDE 4000/6000: Abbildung 2 Lieferumfang AUTOPORT SLIDE 4000/6000: 1 – Torflügel mit internen Anschlägen im unteren Torprofil 2 – Passives Sicherheitskontaktprofil an der Hauptschließkante 3 – Torführungspfosten mit Laufrollen für die seitliche Führung 4 –... -
Seite 10: Anwendungsbereich
AUTOPORT SLIDE 4000/6000 Anwendungsbereich AUTOPORT SLIDE Toranlagen dienen der Absicherung von privaten und gewerblichen Grundstückseinfahrten gegen unbefugtes Befahren oder Betreten. Durch lineares Verfahren des Torflügels wird die Durchfahrt freigegeben bzw. versperrt. Die Motorsteuerung des Antriebes bietet grundsätzlich die Möglichkeit die Toranlage über eine Funkfernbedienung oder sonstige externe Bedienelemente anzusteuern. -
Seite 11: Technische Daten
Schutzart Antrieb NOVA 800: IP44 Gewicht (ca.) Antrieb NOVA 800: 17kg Torflügel AUTOPORT SLIDE 4000: max. 220kg Torflügel AUTOPORT SLIDE 6000: max. 310kg Tabelle 2 Zugelassene Windlastklassen in Abhängigkeit von der Lichten Weite (A) und der Torhöhe (E). Lichte Weite A Torhöhe E... -
Seite 12: Montage
AUTOPORT SLIDE 4000/6000 Montage Maße der Toranlage Abbildung 3 Parameter Beschreibung Lichte Weite / Durchfahrtsbreite Überstand Abstand: Mitte Führungspfosten – Mitte Einlaufpfosten Abstand: Mitte Rollenbock – Mitte Rollenbock Höhe: Boden – Oberkante Torflügel Tabelle 4 Maßangaben sind dem Fundament- und Bewährungsplan zu entnehmen. Dieser wird immer auftragsbezogen erstellt. -
Seite 13: Sicherheitsabstände Zur Umgebung
AUTOPORT SLIDE 4000/6000 Sicherheitsabstände zur Umgebung Die Angaben zu den Sicherheitsabständen gemäß DIN EN 12453 sind von dem Errichter auf Aktualität zu prüfen und können daher nur als Empfehlung angesehen werden. Vor der Montage der Toranlage muss der Errichter sicherstellen, dass die Sicherheitsabstände gemäß... -
Seite 14: Montage Der Toranlage
AUTOPORT SLIDE 4000/6000 Montage der Toranlage Vor Beginn der Montagetätigkeiten muss das Fundament fertiggestellt und abgebunden sein. Es sind die Abmessungen sowie die Ebenheit zu überprüfen. Des Weiteren ist das Fundament von Staub und Schmutz zu befreien. Die Montage der Toranlage muss von sachkundigem Fachpersonal durchgeführt werden! Es muss sichergestellt werden, dass für die Toranlage die sicherheitstechnischen Auflagen gemäß... -
Seite 15: Sicherheitseinrichtungen
AUTOPORT SLIDE 4000/6000 Sicherheitseinrichtungen Vor der Inbetriebnahme müssen alle erforderlichen Sicherheitsmaßnahmen getroffen werden. Sicherheitskontaktprofile Die werkseitig montierten Sicherheitskontaktprofile an der Hauptschließkante und den Nebenschließkanten (Torführung) sind auf richtigen und festen Sitz zu kontrollieren. Darüber hinaus liegt es in der Verantwortung des Errichters sicherzustellen, dass keine weiteren Quetsch- und Scherkanten an der Toranlage entstehen. - Seite 16 AUTOPORT SLIDE 4000/6000 Die Netztrenneinrichtung (1. + 2.) muss mit einer Vorrichtung versehen sein, die 2-polig trennt, sowie in der AUS-(Trenn-)Stellung abschließbar ist. Der werkseitig verbaute Wippschalter ersetzt nicht die allpolige Netztrenneinrichtung. Abbildung 6 D-ID: V1_1 – 01.19 Änderungen ohne Vorankündigung vorbehalten!
-
Seite 17: Verdrahtungspläne
AUTOPORT SLIDE 4000/6000 Verdrahtungspläne Bis auf die Lichtschranke sind die Bedien- und Sicherheitseinrichtungen werkseitig verdrahtet. Vorsicht! Lassen sie den Hauptschalter in Pos. "OFF"! Die Lichtschranke ist gemäß Verdrahtungsplan anzuschließen. Für den Anschluss von weiteren zusätzlich installierten Sicherheitseinrichtungen oder Bedienelementen sind die Hinweise in der beiliegenden Montage- und Betriebsanleitung des Schiebetorantriebes NOVA 800 zu berücksichtigen. -
Seite 18: Laufweg
AUTOPORT SLIDE 4000/6000 8.8.1 Laufweg Wenn der Menüpunkt p1 angewählt und durch den Lerntaster aktiviert wurde, erscheint im Display die Anzeige nn (Standardmodus). Durch Betätigen des BT-Tasters muss die Betriebsart 1111 (SONDERMODUS) ausgewählt werden. Anschließend ist durch Betätigen des Lerntasters diese Auswahl zu bestätigen... -
Seite 19: Erweiterte Einstellmöglichkeiten
AUTOPORT SLIDE 4000/6000 8.8.3 Erweiterte Einstellmöglichkeiten ACHTUNG! Bei Veränderung weiterer Parameter muss gewährleisten sein, dass die jeweils gültigen Normen eingehalten werden. Bei Bedarf können weitere Einstellungen an der Motorsteuerung vorgenommen werden. Dazu sind die Hinweise der beiliegenden Montage- und Betriebsanleitung des Schiebetorantriebs NOVA 800 zu berücksichtigen. -
Seite 20: Außerbetriebnahme
Das Produkt muss nach den jeweiligen länderspezifischen Vorschriften entsorgt werden. Entsorgung Bei Fragen für eine fachgerechte Entsorgung von elektrischen und elektronischen Bauteilen NORPORT oder einen kompetenten Fachhändler kontaktieren. HINWEIS! Gefahr für die Umwelt durch die unsachgemäße Entsorgung des Produktes (oder Teilen davon)! Bei unsachgemäßer Entsorgung können Schäden für die Umwelt entstehen. -
Seite 21: Prüfung, Wartung Und Instandsetzung
AUTOPORT SLIDE 4000/6000 Prüfung, Wartung und Instandsetzung 10.1 Prüfung Kraftbetätigte Türen und Tore müssen vor der ersten Inbetriebnahme und mindestens einmal jährlich von einem Sachkundigen auf ihren sicheren Zustand hin geprüft werden. Als Grundlage für die Prüfung sowie für die Dokumentation ist das mitgelieferte Prüfbuch zu verwenden. -
Seite 22: Pflege
AUTOPORT SLIDE 4000/6000 10.3 Pflege 10.3.1 Allgemeine Pflege GEFAHR! Lebensgefahr durch elektrische Spannung! Bei Berührung von spannungsführenden Teilen besteht unmittelbare Lebensgefahr. ➢ Vor entsprechenden Arbeiten Spannungsversorgung abschalten und gegen Wiedereinschalten sichern. ➢ Spannungsfreiheit prüfen! WARNUNG! Rotierende und/oder linear bewegliche Bauteile können schwere Verletzungen verursachen.
