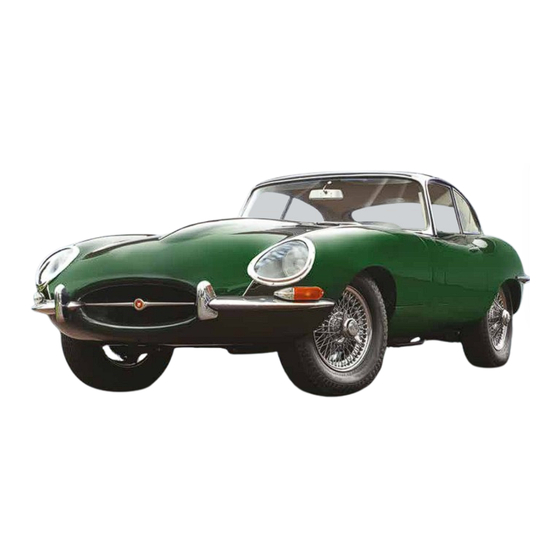

ModelSpace JAGUAR E-TYPE Bauanleitung
Verwandte Anleitungen für ModelSpace JAGUAR E-TYPE
Inhaltszusammenfassung für ModelSpace JAGUAR E-TYPE
- Seite 1 BAU DEN JAGUAR E-TYPE...
-
Seite 2: Innenverkleidung Der Fahrertür
BAU DEN JAGUAR E-TYPE INNENVERKLEIDUNG DER FAHRERTÜR In der achten Bauphase widmen Sie sich der Komplettierung der Fahrertür. ÜBERSICHT IHRE BAUTEILE Rahmen der Türinnenverkleidung Türinnenverkleidung Türgriff JD01 Fensterkurbel Chrom-Zierleiste, oben Chrom-Zierleiste, unten Armlehne JD01 4 Fixierschrauben (inkl. Ersatz) JP04 JP04 4 Fixierschrauben (inkl. - Seite 3 Bauphase 8 Legen Sie die Bauteile dieser Montagesitzung sowie die Zuerst wird der Rahmen der Türinnenverkleidung Fahrertür der Bauphase 7 bereit. montiert. Obiges Foto zeigt die Einbaurichtung. Drücken Sie den Rahmen innen gegen die Tür; Sie fixieren den Rahmen mit vier JD01-Schrauben die Pfeile weisen auf Bohrungen, die deckungsgleich an der Tür.
- Seite 4 BAU DEN JAGUAR E-TYPE Anschließend montieren Sie den Türgriff in der Eine von der Rückseite eingedrehte JP04-Schraube hält hinteren der noch freien Bohrungen; die Einbaurichtung den Türgriff an seinem Platz. ist vorgegeben. Auf die gleiche Weise wird die Fensterkurbel ... wird mittels einer JP04-Schraube gehalten.
- Seite 5 Sie setzen die Innenverkleidung mit den Laschen voran Die längere der beiden Chrom-Zierleisten findet ihren behutsam in den Rahmen. Platz in der Rille unterhalb von Kurbel, Griff und Armlehne. Die Laschen der Leiste passen in die drei Schlitze Die obere Chrom-Zierleiste wird auf die gleiche Weise in der Rille.
-
Seite 6: Der Fahrersitz
BAU DEN JAGUAR E-TYPE DER FAHRERSITZ In der neunten Bauphase setzen Sie den Fahrersitz zusammen. ÜBERSICHT IHRE BAUTEILE Sitzschale Rückenlehne... - Seite 7 Bauphase 9 Sie legen das Ledersitzpolster der Bauphase 2 sowie die Zunächst gilt es, die Sitzschale mit der Sitzschale und Rückenlehne dieser Bauphase bereit. Rückenlehne auszustatten. Beim Einsetzen achten Sie darauf, dass die unteren Vergewissern Sie sich, dass Sie das Sitzpolster richtig Ecken der Lehne hörbar einklicken (siehe Pfeile).
- Seite 8 BAU DEN JAGUAR E-TYPE VERGASERBAUGRUPPE (TEIL 1) Die Bauteile dieser Bauphase umfassen Gasgestänge, Vergaser und obere Hälfte des Lufteinlassgehäuses. ÜBERSICHT 10-1 10-2 10-3 10-4 IHRE BAUTEILE 10-1 Lufteinlassgehäuse 10-1 10-2 10-4 (Oberteil) 10-2 Gasgestänge (A) 10-3 Gasgestänge (B) 10-4 3 x Vergaser...
- Seite 9 ... durch die zweite (siehe Pfeil). Als Nächstes wird die Gasgestänge-Baugruppe in gezeigter Ausrichtung mit dem Oberteil des Lufteinlassgehäuses verbunden. Die drei Pins am Gasgestänge passen exakt in die Sie drehen die Baugruppe um und befestigen das drei Bohrungen des Lufteinlassgehäuses (siehe Gasgestänge zunächst mit einer JP02-Schraube, Pfeile).
- Seite 10 BAU DEN JAGUAR E-TYPE VERGASERBAUGRUPPE (TEIL 2) Mit Bauteilen dieser Bauphase komplettieren Sie die Vergaserbaugruppe. ÜBERSICHT 11-1 11-2 11-3 11-4 IHRE BAUTEILE 11-1 11-1 Lufteinlassgehäuse 11-4 (Unterteil) 11-2 Kraftstoffleitung 11-3 11-3 Ausgleichsrohr 11-4 Luftfilter JP02 6 Fixierschrauben (inkl. Ersatz) JP03 2 Fixierschrauben (inkl.
- Seite 11 ...mit zwei JP03-Schrauben an der Unterseite fixieren. Sie benötigen einen der Vergaser der Bauphase 10. Die Pfeile markieren, wo er montiert wird, die Einbaurichtung ist mittels einer Lasche vorgegeben. Sie setzen den Vergaser an seinen Platz und ..fixieren ihn an der Unterseite mittels einer JP02- Schraube.
- Seite 12 BAU DEN JAGUAR E-TYPE Die Bohrung am angewinkelten Ende ..fest auf den gezeigten Pin am unteren Kraftstofffiltergehäuse drücken. Mithilfe einer Pinzette verfahren Sie am mittleren ... am dritten ebenso. Kraftstofffiltergehäuse sowie ... Im nächsten Schritt wird das Ausgleichsrohr montiert;...
- Seite 13 Die drei Pins am Ausgleichsrohr passen exakt zu den An der Unterseite wird das Rohr mit drei JP02- drei Bohrungen an der Vergaserbaugruppe. Schrauben fixiert, zunächst mit einer (siehe Foto), dann An der Unterseite des Lufteinlassgehäuses fehlt noch der Luftfilter. Die Befestigung erfolgt mittels Pins in zwei ...
