Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter

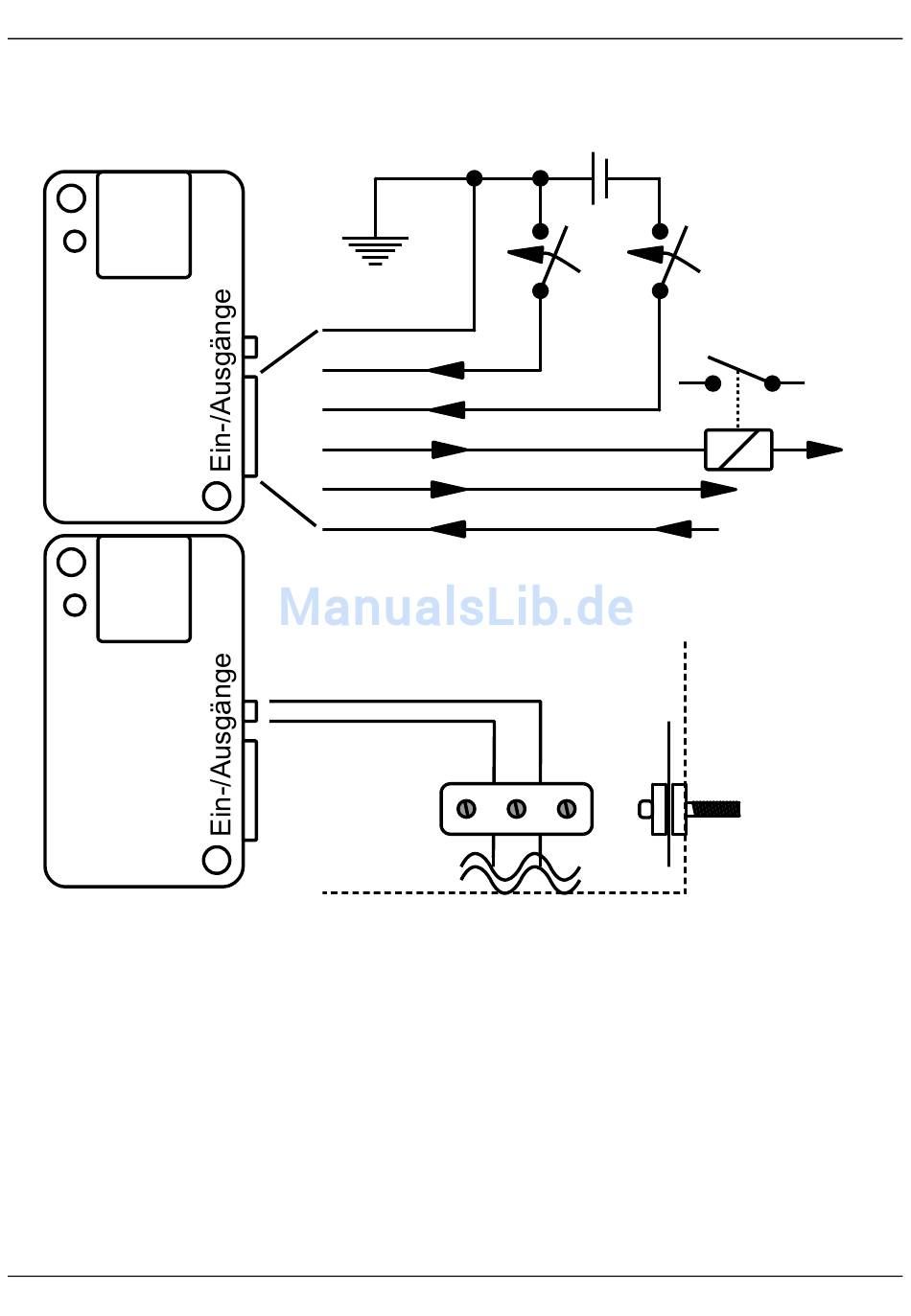

12 Anschlussplan der Ein-/Ausgänge
Die in Abb. 1 gezeigte Schnittstelle der Ein-/Ausgänge kann so beschaltet
werden, dass beispielsweise eine Standheizung in Fahrzeugen oder
Verbraucher jeder Art im Haushalt per SMS gesteuert werden. Der
hochempfindliche Eingang (Blaue Leitung) kann zur Detektion von Wasser
verwendet werden. Sollten Sie die Leitungen blau und schwarz zur
Wasserdetektion verlängern, nutzen Sie ausschließlich ein abgeschirmtes
Kabel mit blau als Signalleitung (Innenleiter) und schwarz als Abschirmung.
Die Abbildung weiter oben fasst die möglichen Beschaltungsoptionen
zusammen.
Seite 19
Masse
schwarz
gelb
grün
braun
orange
rot
blau
schwarz
Wasser
Überwachung | Benachrichtigung | Steuerung per Handy
_
+
Alarm
geschaltete Masse geschaltete Masse
geschaltete +12V
Boden
Alarm
+12V
+12V
Wand
