Seite 2 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Allgemeine Hinweise Der Autor behält sich das Recht vor, die in diesem Dokument enthaltenen Angaben ohne vorangehende Ankündigung zu verändern, zu löschen oder zu ergänzen. Es besteht kein Anspruch auf Vollständigkeit der gemachten Angaben.
Seite 3 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Einführung Vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. MicroGuard-USB ist eine Neuentwicklung im Bereich der Überwachung, Steuerung und Benachrichtigung mit Hilfe der Mobilfunktechnik. Mit dem kleinen Mobilfunkwächter können Sie sich bei Störung einer Funktion eines Gerätes, bei Einbruchalarm oder durch Temperaturmessung...
Seite 4: Besondere Merkmale
Anleitung: MicroGuard – Der kleine Mobilfunkwächter Besondere Merkmale Das Modul weist folgende Eigenschaften auf: • bis zu zwei kurzschlussfeste Ausgänge, gesteuert durch Anruf/SMS • ein Ausgang zum Schalten von Masse, Schaltstrom 0.9A • ein Ausgang zum Schalten einer positiven Spannung, Schaltstrom 0.9A...

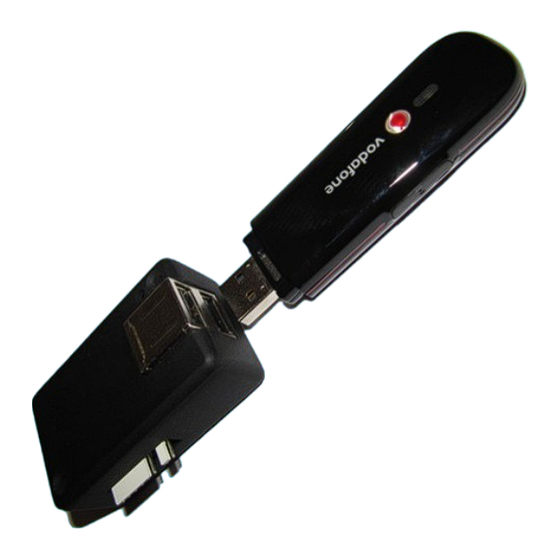

Seite 5 PORT1 USB-Port 35mm Abbildung 1: Aufbau und Abmessungen des MicroGuard-USB Moduls Aufbau und Schnittstellen Der Aufbau von MicroGuard ist in Abb. 1 dargestellt. Folgende Schnittstellen sind verfügbar: • Micro-USB: Anschluss des USB-Ladekabel des Handys oder eines Zubehörladekabel bei USB-Stick (Stromversorgung) •...
Seite 6 überschrieben oder gelöscht werden. Empfohlen (aber notwendig) wird das Löschen des vollständigen Telefonbuchs vor der ersten Inbetriebnahme. Schließen Sie das MicroGuard-USB Modul an die Stromversorgung an. Die LED leuchtet mit kurzen Unterbrechungen im Sekundentakt und zeigt damit an, dass das Modul auf den Anschluss der USB- und anderer Systemkomponenten wartet.
Seite 7 Telefonbuch nur dann übernommen werden, wenn das Handy kurz vom Modul getrennt und wieder angeschlossen wird. 7. Legen bzw. montieren Sie MicroGuard an der vorgesehene Stelle, die für die Überwachung verwendet wird und prüfen Sie, ob das Handy an dieser Stelle den erforderlichen Empfang hat.
Seite 8 SMS, siehe dazu Anschnitt 7 4.2 Inbetriebnahme mit neuer SIM-Karte und einem Surf-Stick Wenn Sie einen Surf-Stick für den Betrieb mit MicroGuard-USB nutzen, wird die Initialisierung mit dem Erstanruf oder einer SMS an das System initialisiert. Bitte gehen Sie wie folgt vor: Vergewissern Sie sich, dass Sie mit Ihrem Surf-Stick und Ihrer SIM-Karte auch telefonieren können.
Seite 9: Wiederherstellen Der Grundeinstellungen
Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Klingelzeichen abgelehnt. Legen Sie selbst nicht auf. Sollte das nicht passieren, schicken Sie eine SMS mit beliebigem Text. Das ist insbesondere bei Sticks notwendig, die nicht zum telefonieren freigeschaltet sind. Sollte eine Ansage „Anrufer vorübergehend nicht erreichbar“...
Seite 10: Änderung Der Systemkonfiguration
Start eingelesen. Alternativ lassen sich diese Einträge und somit das Systemverhalten auch durch SMS-Befehle unmittelbar verändern. Der Vorgabewert wird jeweils bei der ersten Inbetriebnahme von MicroGuard wirksam, der Eintrag im Telefonbuch der SIM-Karte wird dabei neu erzeugt. Die Zusammenfassung der Telefonbucheinträge, der Funktionen und der zugehörigen SMS-Befehle ist Tab.
Seite 11 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Bedeutung der LED Signale Bei Systemstart oder während des Betriebes kann die Leuchtdiode Signale an den Nutzer übermitteln, die Hinweise über das Verhalten des Moduls geben. Die Tabelle weiter unten fasst die Bedeutung dieser Signale zusammen.
Seite 12 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Telefonbuch SMS-Befehl Funktion MG SIMInit nicht möglich Systemeintrag: Eintrag Löschen für Werkeinstellung. MG SOFT nicht möglich Systemeintrag: Hardware (xxx...) und Softwareversion (...xxx) MG CTRL1...5 Plätze für Kontrollnummern Kontrollnummer zur Liste hinzufügen Kontrollnummer aus Liste löschen...
Seite 13: Aktivierung Und Deaktivierung Der Überwachung
Einträge werden mit Inhalt „0“ bei der ersten Inbetriebnahme erzeugt. Beim Betrieb von MicroGuard mit einem Handy können diese Einträge dann manuell geändert werden. Sie sind unter MG CTRL01 bis MG CTRL05 im Telefonbuch der SIM-Karte zu finden. Beachten Sie bitte beim Eintragen das internationale Format mit einem „+“...
Seite 14: Sms-Befehle
Rolle. Die Befehle aus Tab. 3 sollen am Ende der SMS platziert werden. SMS-Befehl Funktionsbeschreibung STATUS sendet den aktuellen Status von MicroGuard per SMS an die Kontrollnummer, von der die Anforderung kam, siehe Abschnitt 10.1 MGCONFIG sendet die aktuellen Einstellungen von MicroGuard per SMS an die Kontrollnummer, von der die Anforderung kam, siehe Abschnitt 10.3...
Seite 15: Warnung Bei Entladener Handy-Batterie
Temperatur eingeschlossen. 10.2 Warnung bei entladener Handy-Batterie Sinkt der Batteriekapazität des angeschlossenen Handys unter 20% so wird die SMS-Nachricht mit dem Inhalt „MicroGuard Alert: Low Battery! High risk of power down. Check power supply“ an die Kontrollnummer verschickt.
Seite 16 Anleitung: MicroGuard – Der kleine Mobilfunkwächter 10.3 Konfigurationsabfrage Nach dem Empfang einer SMS mit dem Befehl 'MGCONFIG' wird an die Kontrollnummer eine SMS mit dem folgenden Inhalt verschickt: SMS Text Kommentar Config Part /I/: <PROD> SOFT xxxxxxProduktabkürzung und Softwareversion Arm By Call ON/OFF Funktion des Anrufes (De-/ Aktivierung oder Schalten) Trace: 0 bis 99 min Zeit nach Alarm für Rückruf und Raumüberwachung...
Seite 17: Abfrage Der Temperatursensoren
Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter 10.4 Abfrage der Temperatursensoren Bei der Option Temperaturüberwachung können bis zu 4 externe Temperatursensoren verwendet werden. Für jeden dieser Sensoren wird ein Satz von Parametern definiert, siehe Tabelle 3. Den aktuellen Stand dieser Einstellungen können Sie mit Hilfe des SMS-Befehls „THERMSTATUS“...
Seite 18 Raumüberwachung (nur im Handy-Betrieb) Unmittelbar nach einer Benachrichtigung kann die Umgebung von MicroGuard mit Hilfe des Handy-Mikrofons abgehört werden. Hierzu muss innerhalb der im Eintrag 'MG TraceT' spezifizierten Zeit nach Alarm ein Anruf zu MicroGuard aufgebaut werden. Sollte der Abhörvorgang unabhängig von einer Alarmauslösung erfolgen, so muss eine fiktive...
Seite 19 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Anschlussplan der Ein-/Ausgänge Masse Alarm Alarm schwarz gelb grün +12V braun geschaltete Masse geschaltete Masse orange geschaltete +12V +12V blau schwarz Wand Wasser Boden Die in Abb. 1 gezeigte Schnittstelle der Ein-/Ausgänge kann so beschaltet werden, dass beispielsweise eine Standheizung in Fahrzeugen oder Verbraucher jeder Art im Haushalt per SMS gesteuert werden.
Seite 20 Das System wird in der Regel mit einer Alarmverzögerung von 0 Sek. ausgeliefert. Wenn Sie den Wert modifizieren wollen, senden Sie eine SMS an die SIM-Karte von MicroGuard mit dem Text: ALDELAY=<Alarmverzögerung in Sekunden> Sie können den Erfolg der Änderung mit MGCONFIG abfragen, vorzugsweise in der gleichen SMS, mit der ALDELAY verändert...
Seite 21 Das System wird in der Regel ohne Alarmverzögerung ausgeliefert. Wenn Sie eine Alarmverzögerung für Temperaturalarm einstellen wollen, senden Sie eine SMS an die SIM-Karte von MicroGuard mit dem Text (beachten Sie das „T“ in TALDELAY): TALDELAY=<Alarmverzögerung in Minuten> Sie können den Erfolg der Änderung mit MGCONFIG abfragen, vorzugsweise in der gleichen SMS, mit der TALDELAY verändert...
Seite 22 Um den Zeitpunkt der periodischen Benachrichtigung zu bestimmen, senden Sie zu dem gegebenen Zeitpunkt eine SMS mit dem Inhalt aus Tabelle 4 an das MicroGuard-USB Modul. Beispiel: AlSMS=13 Von da an wir eine Statusmeldung zu der gleichen Zeit täglich bzw.
Seite 23 +12V Ausgang +12V Abbildung 2: Beschaltung von MicroGuard-USB für die Tasterfunktion (Taster zwischen gelb und schwarz). Beispiel für Tasterbeleuchtung gesteuert durch +12V. Bei der Auslieferung ist die Tasterfunktion inaktiv (außer Fernbedienung für Standheizung mit W-BUS) und der gelbe Eingang dient als Alarmeingang.
Seite 24 MG YACTHI YACT=0 Aktivierung der des Aktivpegels „Masse“ (Voreinstellung) Tabelle 5: Einstellungen für Tasterfunktion an MicroGuard-USB Die SMS-Nachricht für die Aktivierung der Tasterfunktion setzt sich aus den Einzelbefehlen der Übersicht in Tab. 5 zusammen. Beispiele: • Tasterfunktion mit Tasterbeleuchtung mit +12V, Modul für W-BUS:...
Seite 25 Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Aktive Rückmeldung zum Schaltvorgang* * ab Software-Version 1.43 Das MicroGuard-USB System quittiert einen Schaltvorgang per Anruf mit einem Abweisen der ankommenden Verbindung. Die Anzahl der Klingelzeichen bis zum Abweisen der Verbindung ist beim Einschalten und Ausschalten der Ausgänge unterschiedlich:...
Seite 26 Die geschaltete +12V Spannung wird einfach an die grüne Leitung verbunden. Taster Masse schwarz gelb grün orange +12V Ausgang +12V Abbildung 3: Beschaltung von MicroGuard-USB für die Rückmeldefunktion (grüne Leitung an orange) und einen Ein-/Aus-Taster http://www.microguard.de V2.3 Seite 26...
Seite 27 Dieser Link führt zur Anzeige auf unseren Firmensitz in der Fichtenstr. 6 in Dresden. Abbildung 4: Beispiel eines USB GPS-Empfängers zur Verwendung mit MicroGuard-USB. Ein Verzeichnis der unterstützten GPS-Empfänger finden Sie auf unserer Webseite. Die GPS-Option ist Bestandteil der Software für jedes unserer Produkte ab Version V1.45 (Beispiel in Config-Antwort: 066045).
Seite 28 Anleitung: MicroGuard – Der kleine Mobilfunkwächter 18.1 24h Timer / Vorwahl der Einschaltzeit* * ab Software-Version 1.46, nur mit einem externen GPS-Empfänger GPS-Empfang (mit GPS USB-Stick oder GPS-Maus) bietet neben der aktuellen Position auch die Möglichkeit, das USB-Modul mit einer 24h Timer-Funktion auszustatten. Die Systemzeit wird mit Hilfe des GPS-Signals im Minutentakt nachjustiert und bleibt somit immer genau.
Seite 29 Statusmeldung Vorwahl der mit Temperatur** Einschaltzeit* Abbildung 5: Abbildung 2: Funktionen der Eberspächer App EasyStart GSM mit MicroGuard-USB * Nur bei angeschlossenem GPS-Empfänger und gültigem GPS-Empfang ** Temperaturangabe nur wenn Temperatursensor im/am Modul verfügbar. Seite 29 Überwachung | Benachrichtigung | Steuerung per Handy...
Seite 30: Unterstützte Handy-Modelle
Heizung ausgerichtet ist. Vermeiden Sie Ausrichtung auf Flächen, die direkt der Sonneneinstrahlung ausgesetzt sind. ● Stellen Sie MicroGuard nicht in der Nähe von elektromagne- tischen Strahlungsquellen, wie Transformatoren, Radio- und Fernsehempfängern oder Funktelefonen (anderen Handys) auf. 19.2 Unterstützte Handy-Modelle MicroGuard-USB kann mit diversen Handys und Surf-Sticks verschiedener Hersteller arbeiten.
Seite 31: Konformitätserklärung
Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter Technische Daten Gewicht 30 g Abmessungen L 60 x B 35 x H 24 mm Betriebsspannung 5 V, universeller USB Anschluss Stromaufnahme Produktabhängig, siehe indiv. Produktanleitung Betriebstemperatur -20°C bis 85°C Konformitätserklärung MicroGuard-USB erfüllt folgende EU-Richtlinien: ●...
