1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
@1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Asta det cambio
Graffa a U
Setettore di marcia
Manubrio
Dado e buttone di fermo
Base det manubrio
Fessura
Scatola
Fermo det manubrio
Rondetla
Leva det fermo
Buttone snodato
Schaketstang
Sptitpen
Schakelhendetindicator
Hendeleenheid
Slotschroef en borgmoer
Hendetbasis
Steuf
Schakelkast
Hendetvergrendeting
Sluitring
11. Hendetvergrendeting
hefboom
12. Zwenkbout

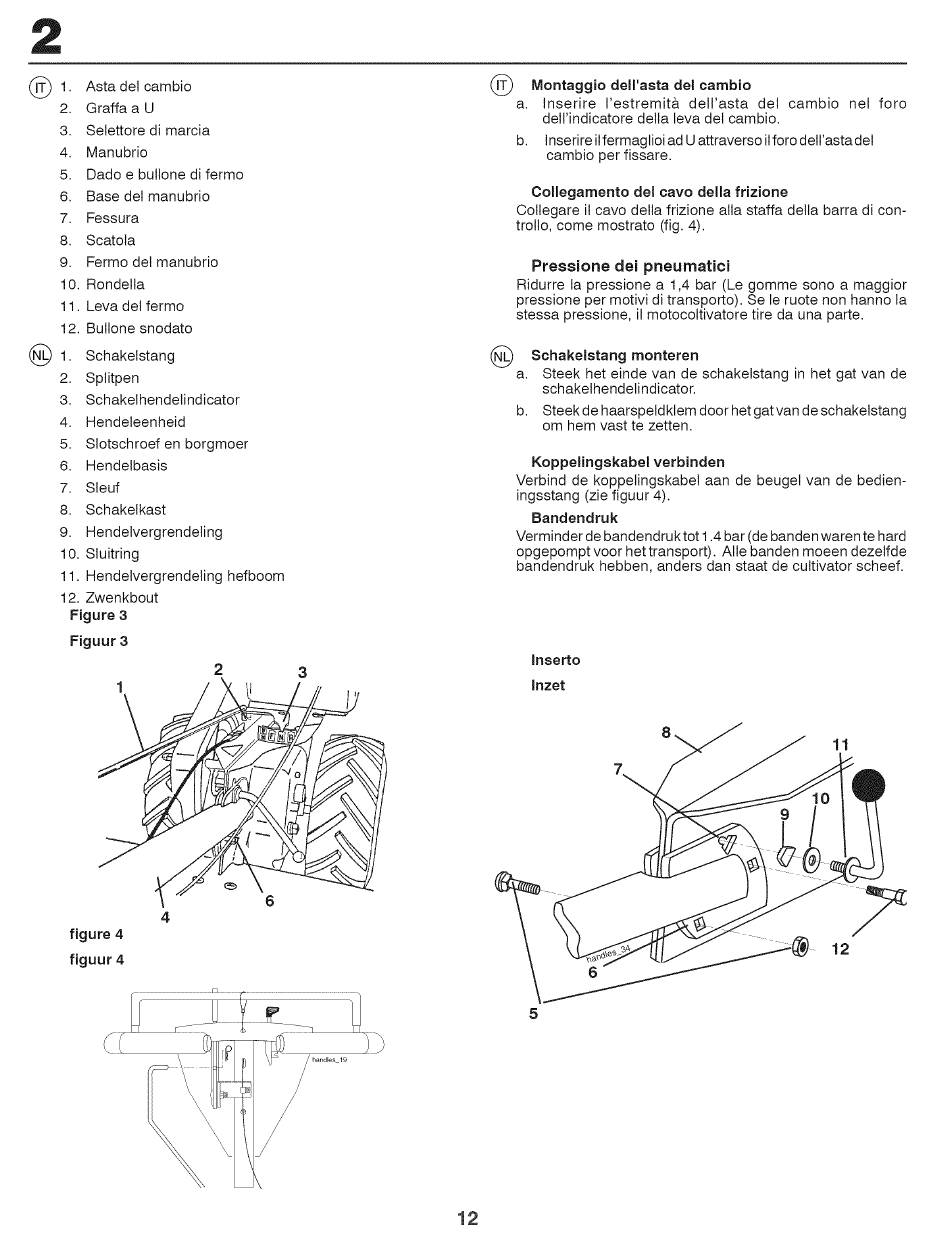

Figure 3
Figuur 3
3
b.
Montaggio dell'asta
del cambio
Inserire
restremit&
dell'asta
del cambio
net foro
dell'indicatore della leva del cambio.
Inserire il fermaglioi ad U attraverso ilforo dell'asta det
cambio per fissare.
Collegamento
del cavo della frizione
Cotlegare il cavo della frizione alia staffa della barra di con-
trollo, come mostrato (fig. 4).
Pressione
dei pneumatici
Ridurre ta pressione a 1,4 bar (Le gomme sono a maggior
pressione per motivi di transporto). Se le ruote non hanno la
stessa pressione, il motocoltivatore
tire da una parte.
b.
Schakelstang
monteren
Steek het einde van de schaketstang
in het gat van de
schakethendetindicator.
Steek de haarspeldklem door het gat van de schaketstang
om hem vast te zetten.
Koppelingskabel
verbinden
Verbind de koppelingskabet
aan de beuget van de bedien-
ingsstang (zie figuur 4).
Bandendruk
Verminder de bandendruk tot 1.4 bar (de banden waren te hard
opgepompt voor het transport).
Alle banden moeen dezetfde
bandendruk hebben, anders dan staat de cultivator scheef.
Ineerto
Inzet
11
figure 4
figuur
4
4
12
5
12
