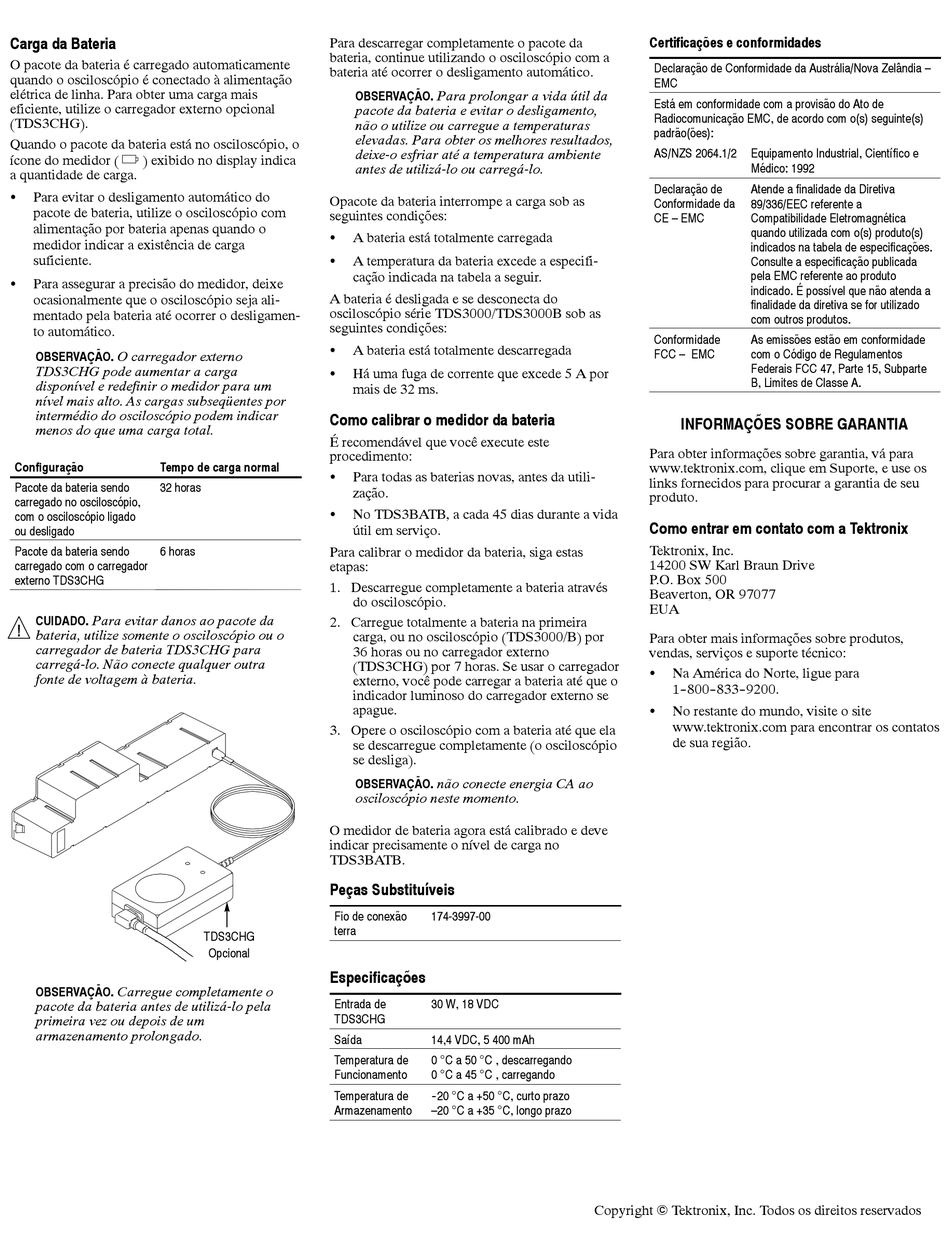

Tektronix TDS3BATB Betriebsanleitung Seite 14

Carga da Bateria
O pacote da bateria é carregado automaticamente
quando o osciloscópio é conectado à alimentação
elétrica de linha. Para obter uma carga mais
eficiente, utilize o carregador externo opcional
(TDS3CHG).
Quando o pacote da bateria está no osciloscópio, o
ícone do medidor ( ) exibido no display indica
a quantidade de carga.
Para evitar o desligamento automático do
S
pacote de bateria, utilize o osciloscópio com
alimentação por bateria apenas quando o
medidor indicar a existência de carga
suficiente.
Para assegurar a precisão do medidor, deixe
S
ocasionalmente que o osciloscópio seja ali-
mentado pela bateria até ocorrer o desligamen-
to automático.
O carregador externo
OBSERVAÇÃO.
TDS3CHG pode aumentar a carga
disponível e redefinir o medidor para um
nível mais alto. As cargas subseqüentes por
intermédio do osciloscópio podem indicar
menos do que uma carga total.
Configuração Tempo de carga normal
Pacote da bateria sendo 32 horas
carregado no osciloscópio,
com o osciloscópio ligado
ou desligado
Pacote da bateria sendo 6 horas
carregado com o carregador
externo TDS3CHG
CUIDADO. Para evitar danos ao pacote da
bateria, utilize somente o osciloscópio ou o
carregador de bateria TDS3CHG para
carregá-lo. Não conecte qualquer outra
fonte de voltagem à bateria.
Carregue completamente o
OBSERVAÇÃO.
pacote da bateria antes de utilizá-lo pela
primeira vez ou depois de um
armazenamento prolongado.
Para descarregar completamente o pacote da
bateria, continue utilizando o osciloscópio com a
bateria até ocorrer o desligamento automático.
OBSERVAÇÃO.
pacote da bateria e evitar o desligamento,
não o utilize ou carregue a temperaturas
elevadas. Para obter os melhores resultados,
deixe-o esfriar até a temperatura ambiente
antes de utilizá-lo ou carregá-lo.
Opacote da bateria interrompe a carga sob as
seguintes condições:
A bateria está totalmente carregada
S
A temperatura da bateria excede a especifi-
S
cação indicada na tabela a seguir.
A bateria é desligada e se desconecta do
osciloscópio série TDS3000/TDS3000B sob as
seguintes condições:
A bateria está totalmente descarregada
S
Há uma fuga de corrente que excede 5 A por
S
mais de 32 ms.
Como calibrar o medidor da bateria
É recomendável que você execute este
procedimento:
Para todas as baterias novas, antes da utili-
S
zação.
No TDS3BATB, a cada 45 dias durante a vida
S
útil em serviço.
Para calibrar o medidor da bateria, siga estas
etapas:
1. Descarregue completamente a bateria através
do osciloscópio.
2. Carregue totalmente a bateria na primeira
carga, ou no osciloscópio (TDS3000/B) por
36 horas ou no carregador externo
(TDS3CHG) por 7 horas. Se usar o carregador
externo, você pode carregar a bateria até que o
indicador luminoso do carregador externo se
apague.
3. Opere o osciloscópio com a bateria até que ela
se descarregue completamente (o osciloscópio
se desliga).
OBSERVAÇÃO.
osciloscópio neste momento.
O medidor de bateria agora está calibrado e deve
indicar precisamente o nível de carga no
TDS3BATB.
Peças Substituíveis
Fio de conexão
terra
TDS3CHG
Opcional
Especificações
Entrada de
TDS3CHG
Saída
Temperatura de
Funcionamento
Temperatura de
Armazenamento
Para prolongar a vida útil da
não conecte energia CA ao
174-3997-00
30 W, 18 VDC
14,4 VDC, 5 400 mAh
0 °C a 50 °C , descarregando
0 °C a 45 °C , carregando
- - 20 °C a +50 °C, curto prazo
–20 °C a +35 °C, longo prazo
Copyright © Tektronix, Inc. Todos os direitos reservados
Certificações e conformidades
Declaração de Conformidade da Austrália/Nova Zelândia –
EMC
Está em conformidade com a provisão do Ato de
Radiocomunicação EMC, de acordo com o(s) seguinte(s)
padrão(ões):
AS/NZS 2064.1/2 Equipamento Industrial, Científico e
Médico: 1992
Declaração de Atende a finalidade da Diretiva
Conformidade da 89/336/EEC referente a
CE – EMC Compatibilidade Eletromagnética
quando utilizada com o(s) produto(s)
indicados na tabela de especificações.
Consulte a especificação publicada
pela EMC referente ao produto
indicado. É possível que não atenda a
finalidade da diretiva se for utilizado
com outros produtos.
Conformidade As emissões estão em conformidade
FCC – EMC com o Código de Regulamentos
Federais FCC 47, Parte 15, Subparte
B, Limites de Classe A.
INFORMAÇÕES SOBRE GARANTIA
Para obter informações sobre garantia, vá para
www.tektronix.com, clique em Suporte, e use os
links fornecidos para procurar a garantia de seu
produto.
Como entrar em contato com a Tektronix
Tektronix, Inc.
14200 SW Karl Braun Drive
P.O. Box 500
Beaverton, OR 97077
EUA
Para obter mais informações sobre produtos,
vendas, serviços e suporte técnico:
Na América do Norte, ligue para
S
1- -800- -833- -9200.
No restante do mundo, visite o site
S
www.tektronix.com para encontrar os contatos
de sua região.
