C500 Style (Vor 2019)
C600 Style
C500 Style
Montage des Steuerkastens
Stecker und Steuerkasten werden durch die
herausgeschlagene Öffnung an der Rückseite des Kaminofens
nach außen geführt. Den Steuerkasten an der Wand in
geeigneter Höhe montieren. Den Stecker erst anschließen,
wenn der Ventilator komplett montiert wurde.
Handhabung
Den Stecker an eine Netzsteckdose anschließen.
Der Steuerkasten des Ventilators hat acht Positionen.
Position (0) = Der Ventilator ist vollständig ausgeschaltet.
Position (1-4 Auto) = Der Ventilator startet und stoppt
automatisch mit vier verschiedenen Drehzahlen, wenn der
Kaminofen warm oder kalt wird.
Position (1-3 Man) = Der Ventilator wird manuell mit drei
verschiedenen Drehzahlen gesteuert.

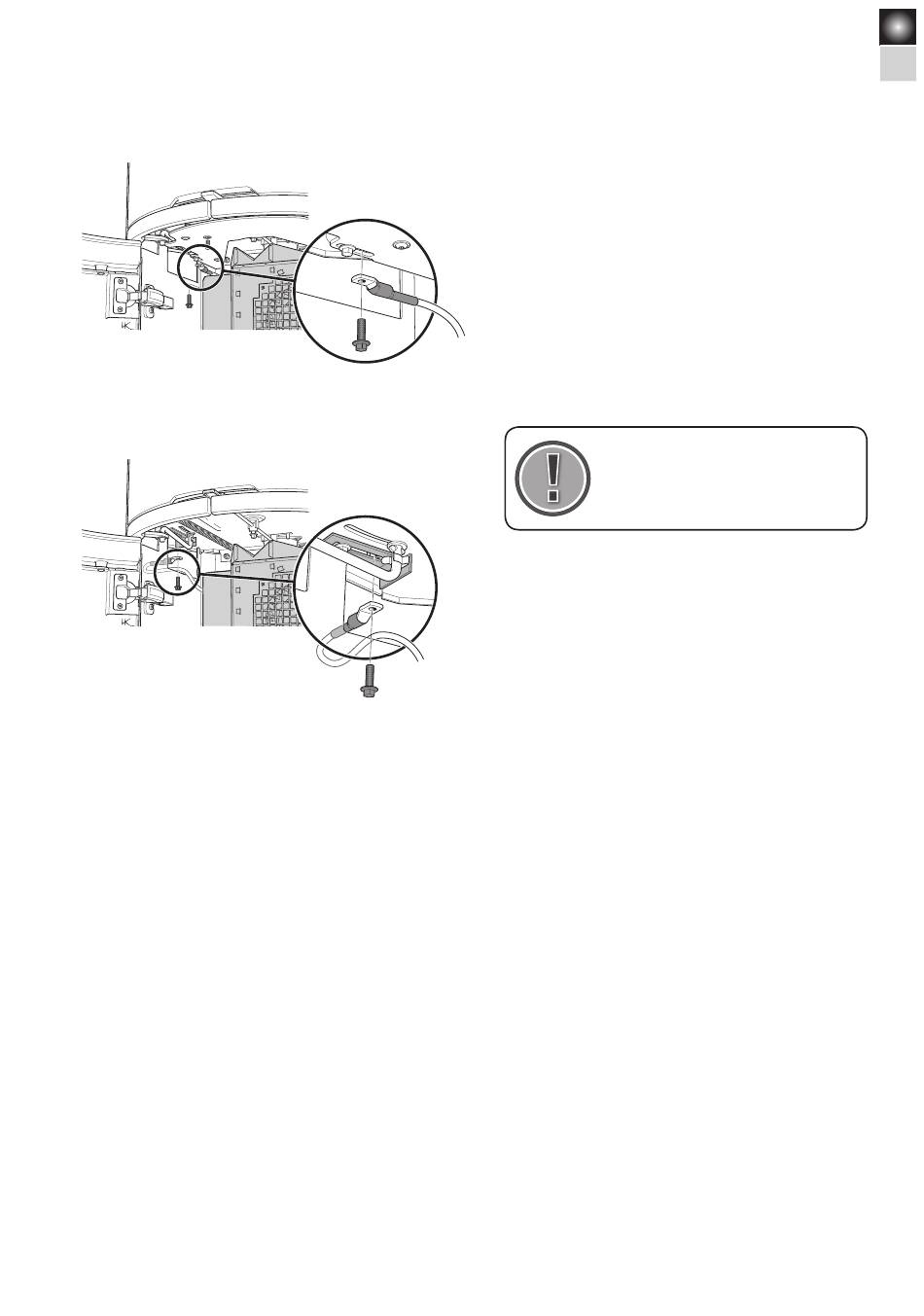

Entfernen Sie die innere Schraube des Rüttelrost-
beschlages und befestigen Sie den Temperaturfühler in
der entsprechenden Öffnung mit der beigefügten M6X20
Schraube.
!
Der Temperatursensor darf nur mit
dem Kabelschuh angeschlossen werden.
Beschädigungen des Kabels sind mit
Lebensgefahr verbunden.
Automatik
Der Ventilator wird durch eine Steuereinheit automatisch
gestartet und gestoppt. Dies funktioniert folgendermaßen:
Der Ventilator startet ungefähr dann, wenn nach cirka 25
Minuten nach dem Anzünden des Kaminofens das erste Mal Holz
nachgelegt werden muss (siehe Befeuerungsanleitung). Wenn
kein Holz mehr nachgelegt wird, stoppt der Ventilator etwa zwei
Stunden nachdem der Kaminofen in die Glühphase eingetreten
ist. Der Ventilator verteilt die vom Kaminofen abstrahlte Wärme
effektiv im Raum. Daher kann es passieren, dass der Ventilator
einige Male stoppt und wieder startet, bevor er ausgeschaltet
wird. Wenn der Kaminofen bereits warm ist und man den
Drehschalter auf „auto" stellt, dauert es einige Minuten, bevor
der Ventilator die Temperatur des Kaminofens erkennt und dann
startet. Die Zeiten sind abhängig von der Holzmenge und der
Holzsorte. So startet der Ventilator beispielsweise bei trockenem
Brennholz schneller, und eine große glühende Holzmenge
verlängert die Abkühlungsdauer.
Bei einer eventuellen Betriebsstörung kann die Steuereinheit
zurückgestellt werden. Hierzu zieht man den Netzstecker aus der
Steckdose und schließt ihn nach etwa 15 Minuten wieder an.
Technische Daten
Stromversorgung: 230 V 50 Hz Leistungsaufnahme: 40 W
DE
7
