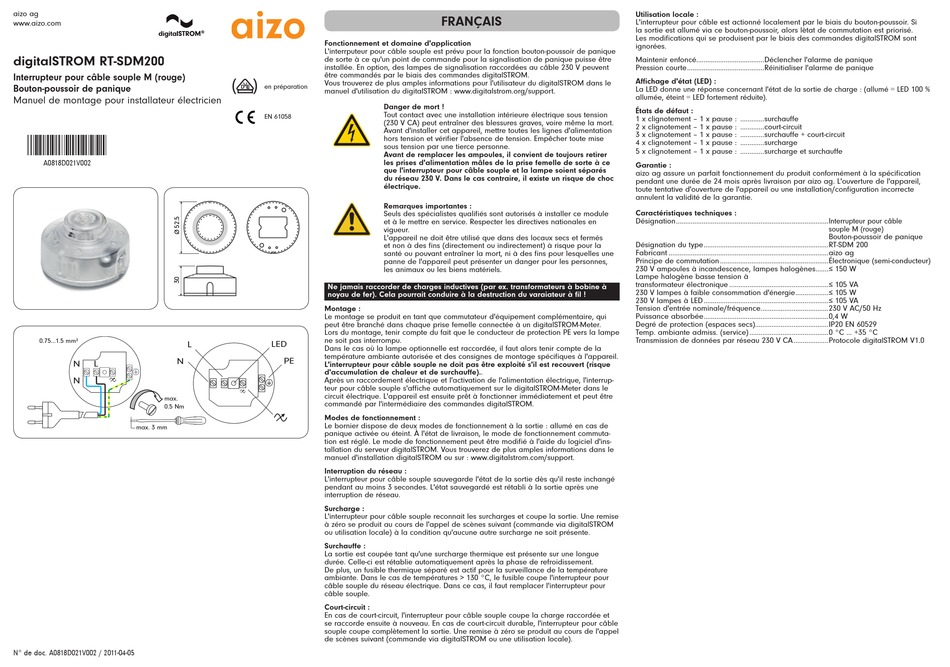

digitalSTROM RT-SDM200
Interrupteur pour câble souple M (rouge)
Bouton-poussoir de panique
Manuel de montage pour installateur électricien
A0818D021V002
A0818D021V002
0.75...1.5 mm²
L
N
N L
N
max.
0.5 Nm
max. 3 mm
N° de doc. A0818D021V002 / 2011-04-05
Fonctionnement et domaine d'application
L'interrputeur pour câble souple est prévu pour la fonction bouton-poussoir de panique
de sorte à ce qu'un point de commande pour la signalisation de panique puisse être
installée. En option, des lampes de signalisation raccordées au câble 230 V peuvent
être commandés par le biais des commandes digitalSTROM.
( )
Vous trouverez de plus amples informations pour l'utilisateur du digitalSTROM dans le
V
D E en préparation
manuel d'utilisation du digitalSTROM : www.digitalstrom.org/support.
Danger de mort !
Tout contact avec une installation intérieure électrique sous tension
EN 61058
(230 V CA) peut entraîner des blessures graves, voire même la mort.
Avant d'installer cet appareil, mettre toutes les lignes d'alimentation
hors tension et vérifier l'absence de tension. Empêcher toute mise
sous tension par une tierce personne.
Avant de remplacer les ampoules, il convient de toujours retirer
les prises d'alimentation mâles de la prise femelle de sorte à ce
que l'interrupteur pour câble souple et la lampe soient séparés
du réseau 230 V. Dans le cas contraire, il existe un risque de choc
électrique.
Remarques importantes :
Seuls des spécialistes qualifiés sont autorisés à installer ce module
et à le mettre en service. Respecter les directives nationales en
vigueur.
L'appareil ne doit être utilisé que dans des locaux secs et fermés
et non à des fins (directement ou indirectement) à risque pour la
santé ou pouvant entraîner la mort, ni à des fins pour lesquelles une
panne de l'appareil peut présenter un danger pour les personnes,
les animaux ou les biens matériels.
Ne jamais raccorder de charges inductives (par ex. transformateurs à bobine à
noyau de fer). Cela pourrait conduire à la destruction du varaiateur à fil !
Montage :
Le montage se produit en tant que commutateur d'équipement complémentaire, qui
peut être branché dans chaque prise femelle connectée à un digitalSTROM-Meter.
Lors du montage, tenir compte du fait que le conducteur de protection PE vers la lampe
ne soit pas interrompu.
LED
Dans le cas où la lampe optionnelle est raccordée, il faut alors tenir compte de la
température ambiante autorisée et des consignes de montage spécifiques à l'appareil.
PE
L'interrupteur pour câble souple ne doit pas être exploité s'il est recouvert (risque
d'accumulation de chaleur et de surchauffe)..
Après un raccordement électrique et l'activation de l'alimentation électrique, l'interrup-
teur pour câble souple s'affiche automatiquement sur le digitalSTROM-Meter dans le
circuit électrique. L'appareil est ensuite prêt à fonctionner immédiatement et peut être
commandé par l'intermédiaire des commandes digitalSTROM.
Modes de fonctionnement :
Le bornier dispose de deux modes de fonctionnement à la sortie : allumé en cas de
panique activée ou éteint. À l'état de livraison, le mode de fonctionnement commuta-
tion est réglé. Le mode de fonctionnement peut être modifié à l'aide du logiciel d'ins-
tallation du serveur digitalSTROM. Vous trouverez de plus amples informations dans le
manuel d'installation digitalSTROM ou sur : www.digitalstrom.com/support.
Interruption du réseau :
L'interrupteur pour câble souple sauvegarde l'état de la sortie dès qu'il reste inchangé
pendant au moins 3 secondes. L'état sauvegardé est rétabli à la sortie après une
interruption de réseau.
Surcharge :
L'interrupteur pour câble souple reconnait les surcharges et coupe la sortie. Une remise
à zéro se produit au cours de l'appel de scènes suivant (commande via digitalSTROM
ou utilisation locale) à la condition qu'aucune autre surcharge ne soit présente.
Surchauffe :
La sortie est coupée tant qu'une surcharge thermique est présente sur une longue
durée. Celle-ci est rétablie automatiquement après la phase de refroidissement.
De plus, un fusible thermique séparé est actif pour la surveillance de la température
ambiante. Dans le cas de températures > 130 °C, le fusible coupe l'interrupteur pour
câble souple du réseau électrique. Dans ce cas, il faut remplacer l'interrupteur pour
câble souple.
Court-circuit :
En cas de court-circuit, l'interrupteur pour câble souple coupe la charge raccordée et
se raccorde ensuite à nouveau. En cas de court-circuit durable, l'interrupteur pour câble
souple coupe complètement la sortie. Une remise à zéro se produit au cours de l'appel
de scènes suivant (commande via digitalSTROM ou une utilisation locale).
FRANÇAIS
Utilisation locale :
L'interrupteur pour câble est actionné localement par le biais du bouton-poussoir. Si
la sortie est allumé via ce bouton-poussoir, alors lètat de commutation est priorisé.
Les modifications qui se produisent par le biais des commandes digitalSTROM sont
ignorées.
Maintenir enfoncé.....................................Déclencher l'alarme de panique
Pression courte ..........................................Réinitialiser l'alarme de panique
Affichage d'état (LED) :
La LED donne une réponse concernant l'état de la sortie de charge : (allumé = LED 100 %
allumée, éteint = LED fortement réduite).
États de défaut :
1 x clignotement – 1 x pause : .............surchauffe
2 x clignotement – 1 x pause : .............court-circuit
3 x clignotement – 1 x pause : .............surchauffe + court-circuit
4 x clignotement – 1 x pause : .............surcharge
5 x clignotement – 1 x pause : .............surcharge et surchauffe
Garantie :
aizo ag assure un parfait fonctionnement du produit conformément à la spécification
pendant une durée de 24 mois après livraison par aizo ag. L'ouverture de l'appareil,
toute tentative d'ouverture de l'appareil ou une installation/configuration incorrecte
annulent la validité de la garantie.
Caractéristiques techniques :
Désignation ...................................................................................Interrupteur pour câble
Désignation du type ....................................................................RT-SDM 200
Fabricant .......................................................................................aizo ag
Principe de commutation ...........................................................Électronique (semi-conducteur)
230 V ampoules à incandescence, lampes halogènes .......≤ 150 W
Lampe halogène basse tension à
transformateur électronique ......................................................≤ 105 VA
230 V lampes à faible consommation d'énergie ..................≤ 105 W
230 V lampes à LED ....................................................................≤ 105 VA
Tension d'entrée nominale/fréquence .....................................230 V AC/50 Hz
Puissance absorbée ....................................................................0,4 W
Degré de protection (espaces secs)........................................IP20 EN 60529
Temp. ambiante admiss. (service) ...........................................0 °C ... +35 °C
Transmission de données par réseau 230 V CA ...................Protocole digitalSTROM V1.0
souple M (rouge)
Bouton-poussoir de panique
