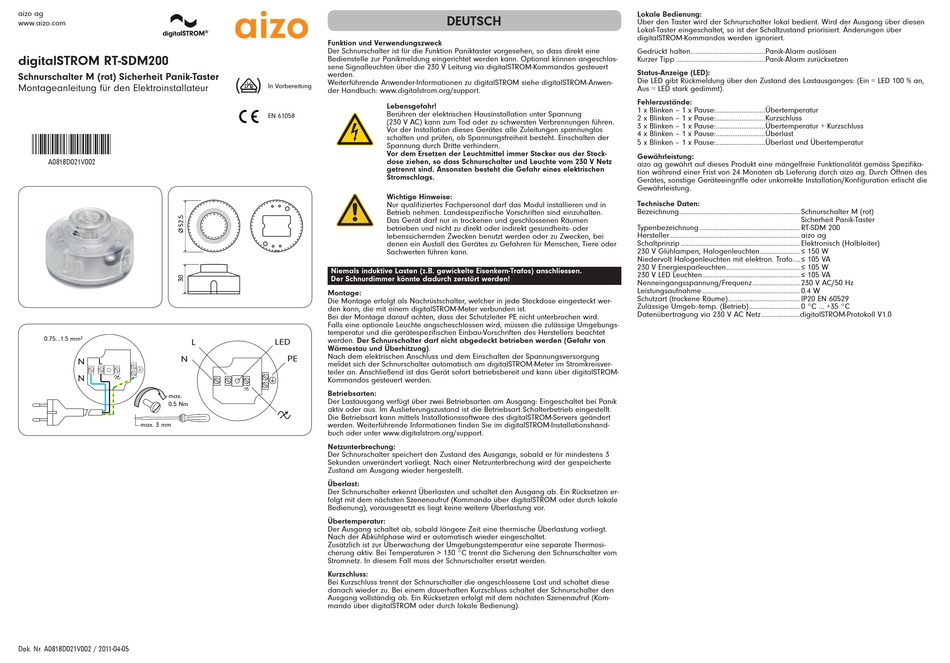

aizo digitalSTROM RT-SDM200 Montageanleitung Für Den Elektroinstallateur

aizo ag
www.aizo.com
digitalSTROM RT-SDM200
Schnurschalter M (rot) Sicherheit Panik-Taster
Montageanleitung für den Elektroinstallateur
A0818D021V002
A0818D021V002
0.75...1.5 mm²
L
N
N L
N
max.
0.5 Nm
max. 3 mm
Dok. Nr. A0818D021V002 / 2011-04-05
Funktion und Verwendungszweck
Der Schnurschalter ist für die Funktion Paniktaster vorgesehen, so dass direkt eine
Bedienstelle zur Panikmeldung eingerichtet werden kann. Optional können angeschlos-
sene Signalleuchten über die 230 V Leitung via digitalSTROM-Kommandos gesteuert
werden.
( )
Weiterführende Anwender-Informationen zu digitalSTROM siehe digitalSTROM-Anwen-
V
D E In Vorbereitung
der Handbuch: www.digitalstrom.org/support.
Lebensgefahr!
Berühren der elektrischen Hausinstallation unter Spannung
EN 61058
(230 V AC) kann zum Tod oder zu schwersten Verbrennungen führen.
Vor der Installation dieses Gerätes alle Zuleitungen spannunglos
schalten und prüfen, ob Spannungsfreiheit besteht. Einschalten der
Spannung durch Dritte verhindern.
Vor dem Ersetzen der Leuchtmittel immer Stecker aus der Steck-
dose ziehen, so dass Schnurschalter und Leuchte vom 230 V Netz
getrennt sind. Ansonsten besteht die Gefahr eines elektrischen
Stromschlags.
Wichtige Hinweise:
Nur qualifiziertes Fachpersonal darf das Modul installieren und in
Betrieb nehmen. Landesspezifische Vorschriften sind einzuhalten.
Das Gerät darf nur in trockenen und geschlossenen Räumen
betrieben und nicht zu direkt oder indirekt gesundheits- oder
lebenssichernden Zwecken benutzt werden oder zu Zwecken, bei
denen ein Ausfall des Gerätes zu Gefahren für Menschen, Tiere oder
Sachwerten führen kann.
Niemals induktive Lasten (z.B. gewickelte Eisenkern-Trafos) anschliessen.
Der Schnurdimmer könnte dadurch zerstört werden!
Montage:
Die Montage erfolgt als Nachrüstschalter, welcher in jede Steckdose eingesteckt wer-
den kann, die mit einem digitalSTROM-Meter verbunden ist.
Bei der Montage darauf achten, dass der Schutzleiter PE nicht unterbrochen wird.
Falls eine optionale Leuchte angscheschlossen wird, müssen die zulässige Umgebungs-
temperatur und die gerätespezifischen Einbau-Vorschriften des Herstellers beachtet
werden. Der Schnurschalter darf nicht abgedeckt betrieben werden (Gefahr von
LED
Wärmestau und Überhitzung).
Nach dem elektrischen Anschluss und dem Einschalten der Spannungsversorgung
PE
meldet sich der Schnurschalter automatisch am digitalSTROM-Meter im Stromkreisver-
teiler an. Anschließend ist das Gerät sofort betriebsbereit und kann über digitalSTROM-
Kommandos gesteuert werden.
Betriebsarten:
Der Lastausgang verfügt über zwei Betriebsarten am Ausgang: Eingeschaltet bei Panik
aktiv oder aus. Im Auslieferungszustand ist die Betriebsart Schalterbetrieb eingestellt.
Die Betriebsart kann mittels Installationssoftware des digitalSTROM-Servers geändert
werden. Weiterführende Informationen finden Sie im digitalSTROM-Installationshand-
buch oder unter www.digitalstrom.org/support.
Netzunterbrechung:
Der Schnurschalter speichert den Zustand des Ausgangs, sobald er für mindestens 3
Sekunden unverändert vorliegt. Nach einer Netzunterbrechung wird der gespeicherte
Zustand am Ausgang wieder hergestellt.
Überlast:
Der Schnurschalter erkennt Überlasten und schaltet den Ausgang ab. Ein Rücksetzen er-
folgt mit dem nächsten Szenenaufruf (Kommando über digitalSTROM oder durch lokale
Bedienung), vorausgesetzt es liegt keine weitere Überlastung vor.
Übertemperatur:
Der Ausgang schaltet ab, sobald längere Zeit eine thermische Überlastung vorliegt.
Nach der Abkühlphase wird er automatisch wieder eingeschaltet.
Zusätzlich ist zur Überwachung der Umgebungstemperatur eine separate Thermosi-
cherung aktiv. Bei Temperaturen > 130 °C trennt die Sicherung den Schnurschalter vom
Stromnetz. In diesem Fall muss der Schnurschalter ersetzt werden.
Kurzschluss:
Bei Kurzschluss trennt der Schnurschalter die angeschlossene Last und schaltet diese
danach wieder zu. Bei einem dauerhaften Kurzschluss schaltet der Schnurschalter den
Ausgang vollständig ab. Ein Rücksetzen erfolgt mit dem nächsten Szenenaufruf (Kom-
mando über digitalSTROM oder durch lokale Bedienung).
DEUTSCH
Lokale Bedienung:
Über den Taster wird der Schnurschalter lokal bedient. Wird der Ausgang über diesen
Lokal-Taster eingeschaltet, so ist der Schaltzustand priorisiert. Änderungen über
digitalSTROM-Kommandos werden ignoriert.
Gedrückt halten.........................................Panik-Alarm auslösen
Kurzer Tipp .................................................Panik-Alarm zurücksetzen
Status-Anzeige (LED):
Die LED gibt Rückmeldung über den Zustand des Lastausganges: (Ein = LED 100 % an,
Aus = LED stark gedimmt).
Fehlerzustände:
1 x Blinken – 1 x Pause:...........................Übertemperatur
2 x Blinken – 1 x Pause:...........................Kurzschluss
3 x Blinken – 1 x Pause:...........................Übertemperatur + Kurzschluss
4 x Blinken – 1 x Pause:...........................Überlast
5 x Blinken – 1 x Pause:...........................Überlast und Übertemperatur
Gewährleistung:
aizo ag gewährt auf dieses Produkt eine mängelfreie Funktionalität gemäss Spezifika-
tion während einer Frist von 24 Monaten ab Lieferung durch aizo ag. Durch Öffnen des
Gerätes, sonstige Geräteeingriffe oder unkorrekte Installation/Konfiguration erlischt die
Gewährleistung.
Technische Daten:
Bezeichnung .................................................................. Schnurschalter M (rot)
Sicherheit Panik-Taster
Typenbezeichnung ....................................................... RT-SDM 200
Hersteller ....................................................................... aizo ag
Schaltprinzip ................................................................. Elektronisch (Halbleiter)
230 V Glühlampen, Halogenleuchten ...................... ≤ 150 W
Niedervolt Halogenleuchten mit elektron. Trafo .... ≤ 105 VA
230 V Energiesparleuchten ........................................ ≤ 105 W
230 V LED Leuchten ..................................................... ≤ 105 VA
Nenneingangsspannung/Frequenz .......................... 230 V AC/50 Hz
Leistungsaufnahme ...................................................... 0.4 W
Schutzart (trockene Räume) ....................................... IP20 EN 60529
Zulässige Umgeb.-temp. (Betrieb) ............................ 0 °C ... +35 °C
Datenübertragung via 230 V AC Netz .....................digitalSTROM-Protokoll V1.0
