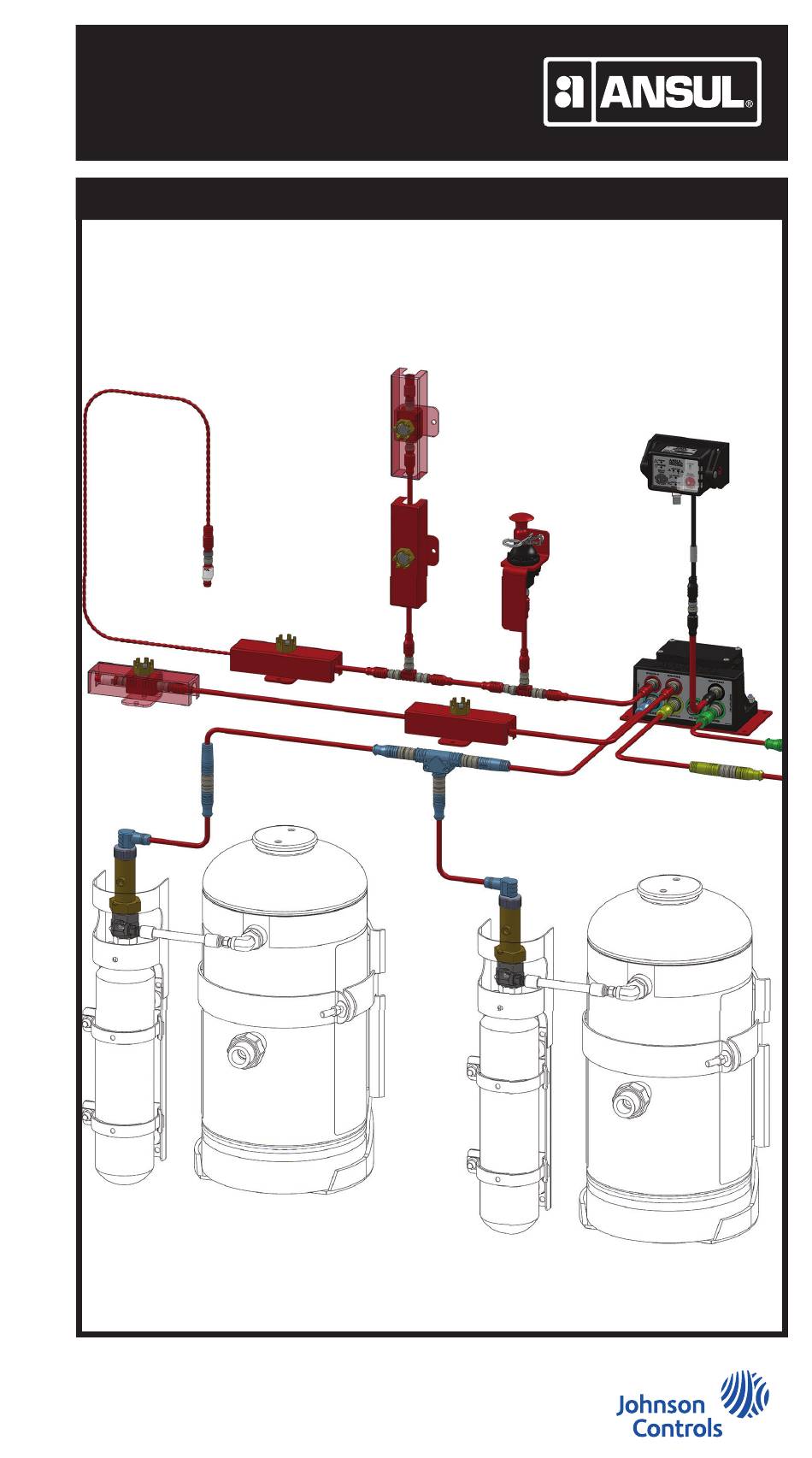

CHECKFIRE 210
DETECTION AND
ACTUATION SYSTEM
OWNERS' GUIDE
(Brazilian Portuguese, Chinese, English, French, German, Italian,
Latin American Spanish, Mongolian, Russian, and Swedish)
© 2017 Johnson Controls. All rights reserved.
All specifications and other information shown were
current as of document revision date and are subject to
change without notice.
|
Part No. 442045-01
Verwandte Anleitungen für ANSUL Checkfrire 210
Inhaltszusammenfassung für ANSUL Checkfrire 210
- Seite 35 BRANDERKENNUNGS- UND AUSLÖSESYSTEM CHECKFIRE 210 BETRIEBSHANDBUCH Hinweis: Die englischsprachige Version dieses Dokuments ist die offizielle Version. Wird dieses Dokument in eine andere Sprache übersetzt und eine Abweichung zwischen der englischen Version und der Übersetzung festgestellt, so hat die englische Version Vorrang. ©...
- Seite 37 A-101- oder LVS-Löschanlage angeschlossen, welche ® einen ununterbrochenen Brandschutz gewährleistet. Der Bediener muss von einem autorisierten ANSUL-Servicepartner oder durch einen vom Servicepartner geschulten Mitarbeiter in Funktion und Bedienung der Anlage praktisch eingewiesen werden. Dieses Handbuch dient dem schnellen Nachschlagen der wichtigsten Funktionen des CHECKFIRE 210-Systems.
- Seite 38 IM BRANDFALL: Manuelle Auslösung SCHUTZAB- DECKUNG AUFKLAPPEN 009343 ROTE TASTE DRÜCKEN FÜR SOFORTIGE AUSLÖSUNG 1) Fahrzeug/Gerät vorsichtig vollständig anhalten, Bremse einlegen und Motor ausschalten. 2) Versiegelung aufbrechen und Schutzabdeckung aufklappen. 3) Die Taste „PUSH To Activate/Alarm When Lit“ drücken (Zum Aktivieren drücken/Leuchtet bei Alarm).
- Seite 39 IM BRANDFALL: Automatischer Systembetrieb 1) Die Brandmelder registrieren eine Alarmbedingung im Gefahrenbereich und initialisieren die Verzögerungsmeldung auf dem Anzeigemodul. 2) Die LEDs „PUSH To Activate/Alarm When Lit“ (Zum Aktivieren drücken/Leuchtet bei Alarm) sowie „DETECTION 1“ und/oder „DETECTION 2“ (Erkennung 1/2) plus akustisches Signal: a.
- Seite 40 2) Alle anderen LEDs a. Aus = normal b. Gelbes oder rotes Blinken plus akustisches Signal: Autorisierten ANSUL-Servicepartner hinzuziehen. ACHTUNG Jede angezeigte Störung kann die Funktionsweise des Branderkennungs- und Auslösesystems beeinträchtigen. Lassen Sie daher sofort einen autorisierten ANSUL- Servicepartner kommen. SEITE 4...
- Seite 41 ANZEIGEMUSTER (Forts.) SCHRITT 2 (Fortsetzung) 009290 c. Bedeutung gelber oder roter LEDs Gelb: Schaltkreis RELEASE (Auslösen) gestört: blinkt alle 10 Sek. Rot: Schaltkreis DETECTION (Erkennung) mit Alarmbedingung: blinkt alle 10 Sek. Schaltkreis DETECTION (Erkennung) gestört: Gelb: blinkt gelb alle 10 Sek. Rot*: DISCHARGE (Löschsystem ausgelöst) durch aktivierten Druckschalter;...
- Seite 42 ANZEIGEMUSTER (Forts.) 3) Rote LED „PUSH To Activate/Alarm When Lit“ (Zum Aktivieren drücken/Leuchtet bei Alarm) – akustisches Signal im Blinkrhythmus a. 1-mal pro Sekunde = zeigt Voralarmstufe („Pre-Alarm Condition“) an, den Programmiermodus „Alarm Only“ (nur Alarm) oder „Isolate“ (Isolieren) b. 2-mal pro Sekunde = Alarmbedingung liegt vor und TD1 (Zeitverzögerung 1) setzt ein (in den letzten 5 Sekunden 4-mal pro Sekunde).
