Alphatron JLR-21 Kurzbedienungsanleitung
Verwandte Anleitungen für Alphatron JLR-21
Inhaltszusammenfassung für Alphatron JLR-21
- Seite 1 JLR-21/31 GPS COMPASS Kurzbedienungs- Anleitung ALPHATRON MARINE DEUTSCHLAND GmbH Nienhöfener Straße 29-37 25421 Pinneberg Deutschland Tel: +49 (0)4101 3771 - 0 Fax: +49 (0)4101 3771 - 11 Web: www.alphatron.de Mail: service@alphatron.de...
-
Seite 2: Nwz-4701 Anzeige Einheit

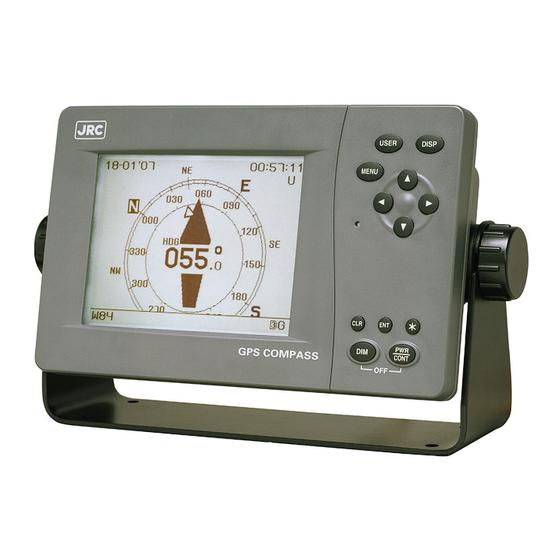

Kurzedienungsanleitung JLR-21/31 GPS-Kompass 1.1 NWZ-4701 ANZEIGE EINHEIT G Vorderseite Anzeige Der Bediener kann die Informationen, die der GPS Kompass Sensor empfängt und deren Einstellungen ablesen Siehe" Anlesen der Anzeige"für Details A: Bedienfeld User Taste Display Taste Zeigt die Satelliten- und weitere Wechselt zwischen den verschiedenen Anzeigen. - Seite 3 Kurzedienungsanleitung JLR-21/31 GPS-Kompass G Ablesen der Anzeige Die Informationen werden wie folgt dargestellt. Tochteranzeige Das “S” wird angezeigt, wenn das Gerät als Tochteranzeige konfiguriert ist. Zeit Anzeige Die Zeit wird im Format –Stunden:Minuten:Sekunden- dargestellt Im 12 h Modus wird oder angezeigt.
-
Seite 4: Wesentliche Bedienung
Kurzedienungsanleitung JLR-21/31 GPS-Kompass 2.1 Wesentliche Bedienung 2.1.1 Einschalten Zum Einschalten Taste drücken, das Gerät beginnt sich zu initialisieren. Nach dem Initialisieren, läuft eine Eigendiagnose ab und wenn der Zustand des Gerätes geprüft wurde, dann erscheint die Standard Anzeige. Achtung Sollte das Gerät sich nicht einschalten lassen, bitte Versorgungsspannung und Anschlüsse überprüfen. -
Seite 5: Einschalten (Fehler-1)
Kurzedienungsanleitung JLR-21/31 GPS-Kompass 2.1.3 Einschalten (Fehler-1) Sollte irgendein Eigendiagnose Ergebnis nicht erfolgreich sein, so wird „NG“ angezeigt. Das Gerät wechselt nicht zur Standard Anzeige bevor . gedrückt wurde. Achtung Sollten Fehler (NG) festgestellt worden sein, führen Sie eine Diagnose im Wartungs Menu durch, Details sind im Handbuch Kapitel 5.4.3 Eigendiagnose (DIAGNOSIS) beschrieben... -
Seite 6: Einschalten (Fehler-3)
Kurzedienungsanleitung JLR-21/31 GPS-Kompass 2.1.5 Einschalten (Fehler-3) Sollte die nachfolgende Meldung nach dem Einschalten erscheinen, drücken Sie gleichzeitig um das Gerät auszuschalten. Achtung Kontaktieren Sie JRC oder einen JRC-Partner. 2.1.6 Ausschalten Wenn Sie gleichzeitig gedrückt halten, schaltet sich das Gerät aus. -
Seite 7: Einstellung Der Beleuchtung
Kurzedienungsanleitung JLR-21/31 GPS-Kompass 2.1.7 Einstellung der Beleuchtung Die Beleuchtung der Anzeige kann in vier Stufen eingestellt werden. Die Beleuchtung ist Mittel wenn das Gerät eingeschaltet wurde. Jedesmal wenn gedrückt wird, ändert sich die Beleuchtung folgend: Hell (MAXIMUM) Mittel (TYPICAL) Dunkel (MINIMUM) - Seite 8 Kurzedienungsanleitung JLR-21/31 GPS-Kompass 2.1.9 Satelliten Informations Anzeige Jedesmal wenn die Taste gedrückt wird, ändert sich die Anzeige. SATINFO2: Die Position der GPS Satelliten. SATINFO1: Die Siganlstärke der einzelnen Satelliten. Satelliten SBAS Satellite Position (Entsprechend zu MSAS/WAAS/EGNOS) Satelliten Nummer Kein Rand: nicht benutzt...
- Seite 9 Kurzedienungsanleitung JLR-21/31 GPS-Kompass 2.2.0 Alarm Verlauf Anzeige Jedesmal wenn die gedrückt wird, ändert sich die Anzeige. Wenn eine Alarminformation auftritt, erscheint das Symbol in der Statuszeile. Neuer Message number A: Alarm Alarm Verlauf Anzeigefeld Date, time Message Contents Älter Alarm Information Symbol Memo •...
-
Seite 10: Wechseln Der Anzeige
Kurzedienungsanleitung JLR-21/31 GPS-Kompass 2.2.1 Alarmsummer stumm schalten Durch drücken der Taste wird der Alarmsummer stumm geschaltet. Der Summer wird bei folgenden Anlässen aktiviert. • Positionsberechnung ist unterbrochen • Vorauslinienberechnung ist unterbrochen • Ein Fehler ist aufgetreten 2.2.2 Wechseln der Anzeige Jedesmal wenn die Taste gedrückt wird wechselt die Anzeige. - Seite 11 Kurzedienungsanleitung JLR-21/31 GPS-Kompass 3.1 Anzeigefeld Durch drücken der Taste wechselt die Anzeige . Nach dem Einschalten zeigt das Gerät den Kompass an. Es gibt verschiedene Kompass-, Navigatios- und Drehgeschwindigkeitsanzeigen, die mittels Taste und Taste angewählt werden können Kompass Anzeige Die Vorauslinie wird angezeigt.
- Seite 12 Kurzedienungsanleitung JLR-21/31 GPS-Kompass 3.1.1 Kompass Anzeige Die Vorauslinie wird grafisch dargestellt. 4 verschiedene Anzeigen (A, B, C, and D) können mittels Tasten gewählt werden. Vorauslinie Kompass Zeit (U: UTC, L: Lokal) Anzeige A Date COG: Kurs über Grund wird mittels...
- Seite 13 Kurzedienungsanleitung JLR-21/31 GPS-Kompass Kompass Anzeige D Seegang (HVE) wird angezeigt. Rollen und Stampfen werden mittels angezeigt Der Bereich der Rollen und Stampfen Grafik kan eingestellt werden. (Siehe im Handbuch "5.3.6 System Settings") Die Skala (HVE) kann eingestellt werden Kompass Anzeige E...
- Seite 14 Nienhöfener Straße 29 – 37 18119 Rostock 25421 Pinneberg Tel.: +49 381 5196 – 400 Tel.: +49 4101 3771 – 0 Fax: +49 381 5196 – 403 Fax: +49 4101 3771 – 11 Web: www.alphatron.de E-Mail: info@alphatron.de © ALPHATRON MARINE DEUTSCHLAND GmbH...
